Компания Баджер

Тел (812) 320 5565

2

WWW.BADGER.RU

Порядок сборки

1. Следует зачистить все контакты и провода, предназначенные для пайки. Длина

зачищенных концов проводов должна соответствовать размерам контактов, к которым
провода будут паяться. Если к разъему уже припаяны отрезки проводов, можно подпаяться
и к этом проводам, не забывая о необходимости изоляции всех паяных контактов.

2. На стр.3 4 показана разводка проводов для подключения навигатора GPS к разъему.
3. Припаять жилу DATA OUT (см. схему на стр.3) кабеля питания/данных к штырьку №2

приема данных (RxD) на разъеме DB9 (или №3 на разъеме DB25).

4. Припаять жилу DATA IN (см. схему на стр.3) кабеля питания/данных к штырьку №3

передачи данных (TxD) на разъеме DB9 (или №2 на разъеме DB25).

5. Оплетку кабеля питания/данных припаять к штырьку №5 заземления сигнала (SG) на

разъеме DB9 (или №7 на разъеме DB25).

Если навигатор GPS запитывается от внешнего источника электротока, потребуется
разделить оплетку (кабеля питания данных навигатора и подсоединить оплетку и к
заземлению (экрану) компьютера, и к минусу источника тока. «Земля» и для
электропитания, и для данных – общая. Одновременно плюсовую жилу кабеля питания/
данных навигатора следует подсоединить к плюсу источника тока. Значения
напряжения питания навигатора и тип используемого предохранителя –указаны в
Руководстве пользователя навигатора.

После окончания пайки

Подключить кабель питания/данных к навигатору GPS и подсоединить к разъему СОМ порта
компьютера на его задней стенке. Теперь кабель готов передавать данные от навигатора к
компьютеру и обратно.

Если связь не устанавливается, проверьте следующее:

· Все кабели должны быть подключены крепко.
· Все контакты на разъемах не оборваны (используйте мультиметр)
· Последовательный порт компьютера работоспособен и свободен (не используется другим

устройством). За консультацией следует обращаться к изготовителю компьютера.

· Правильно установлены параметры интерфейса (протокол обмена данными) в настройках

системы навигатора GPS. Подробности – в Руководстве пользователя.

· Если проблемы не разрешаются, обратитесь в службу обслуживания пользователей

корпорации GARMIN.

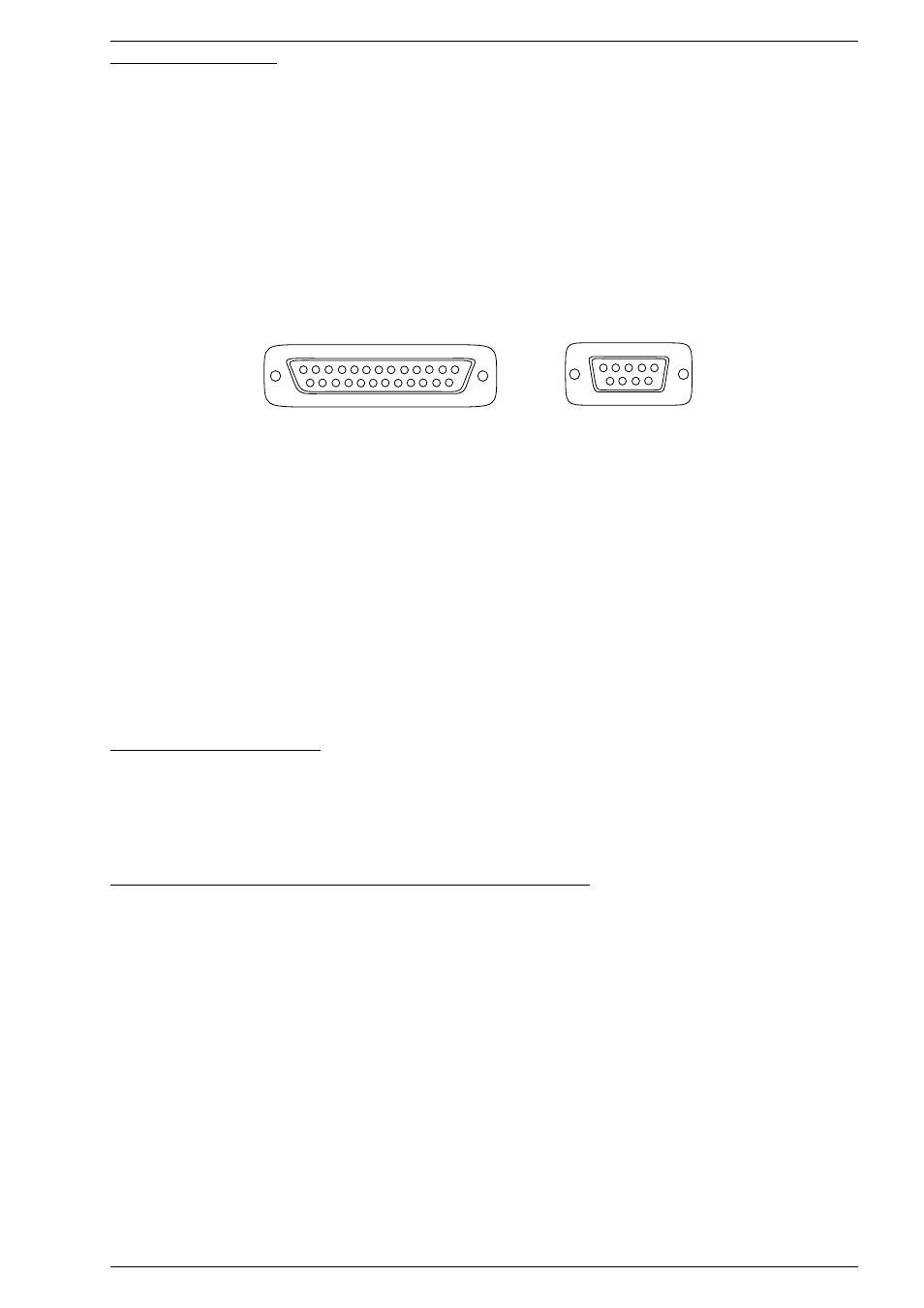

Разъем DB25 типа «мама»: вид от кабеля

Разъем DB9 типа «мама»: вид от кабеля

1

2

3

7

13

25

14

3

2

1

4

5

6

7

8

9
