УСТАНОВКА ИЗЛУЧАТЕЛЯ
Излучатель эхолота «LC 8»
создан с расчетом его монтажа
на
транце лодки. Форма
установленного надлежащим
способом излучателя позволяет
вести надежные измерения при
любой скорости движения
судна.

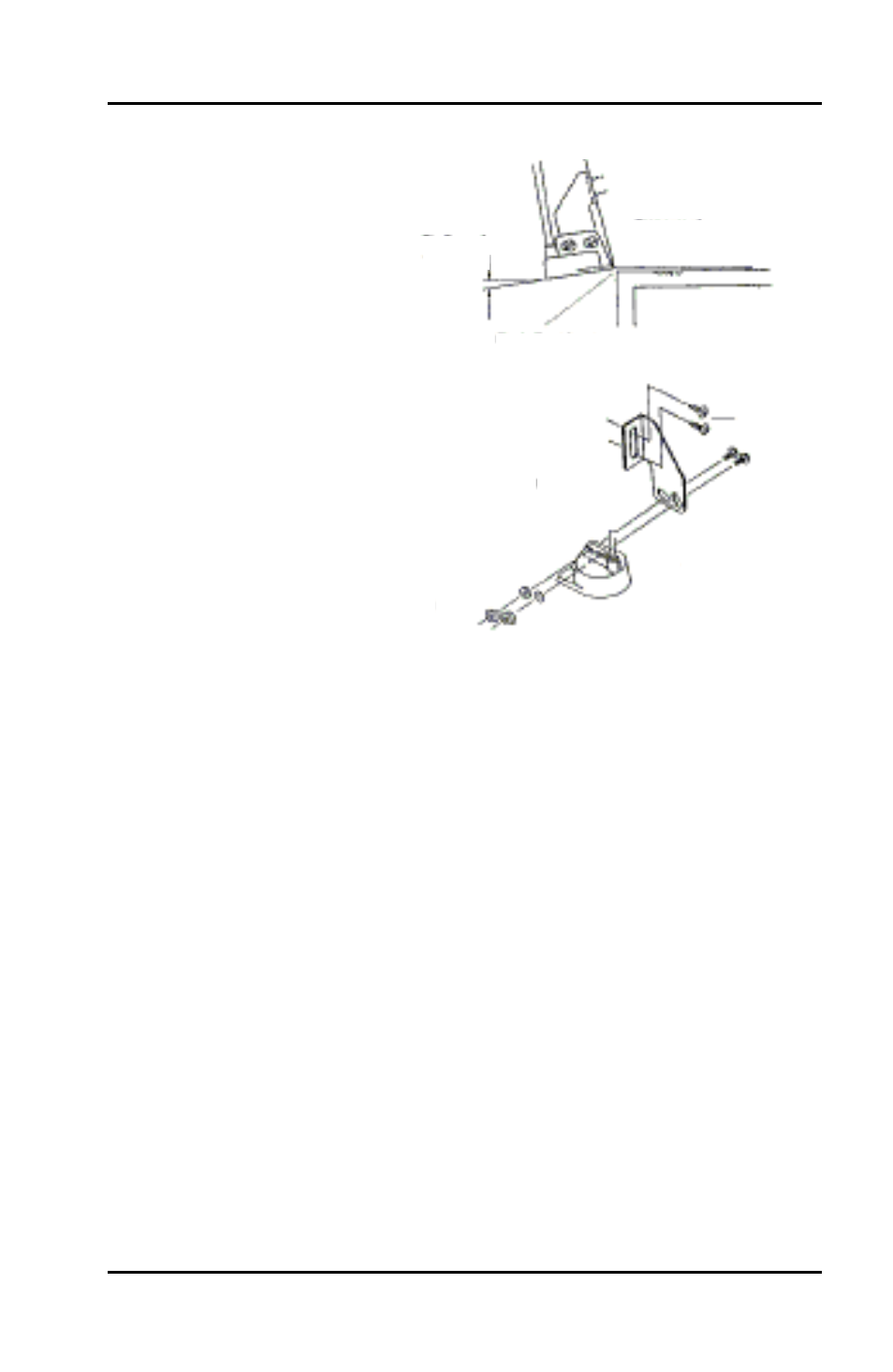

Пример установки
показан на рис.Е. Следует
помнить, что поток воды по
поверхности излучателя должен
идти гладко, без завихрений,
причем на любой скорости
судна. Не следует устанавливать
излучатель вблизи выступов на
днище,
заклепок и тому
подобного. Эти выступы будут возмущать воду, что будет сильно мешать
работе излучателя. Присоединить крепление к излучателю и приложите
крепление к транцу в месте, где будет крепиться излучатель (см. рис.Е).
Разметить первое отверстие на транце или на монтажной стенке так
чтобы нижняя часть излучателя была вровень с плоскостью днища
лодки, причем размечать следует нижние отверстия в пластине
крепления. Это позволит позднее «отрегулировать» правильность
высоту установки излучателя для наилучшей работы всего эхолота в
целом на различных скоростях судна. Высверлить отверстие и
установить крепление излучателя на транец. Затянуть шуруп крепления.
Все отверстия следует набить герметиком, чтобы предотвратить
проникновение воды внутрь судна. Убедившись, что эхолот работает
на любой скорости судна, высверлить второе отверстие и установить
второй шуруп. Кабель излучателя следует проложить с теми же мерами
предосторожностями, какие принимались при прокладке кабеля
электропитания. Разъем кабеля излучателя следует включить в разъем
на тыльной стороне корпуса эхолота и прикрутить его скользящей
гайкой.
Сборка крепления
излучателя
Транец или
днище судна
Опустить вниз
примерно на 5
О
Зазор (идеальный
случай)
2 крепежных
шурупа
2 болта
Крепежная скоба
2 шайбы
2 гайки
Излучатель
