ОБЩЕЕ ОПИСАНИЕ

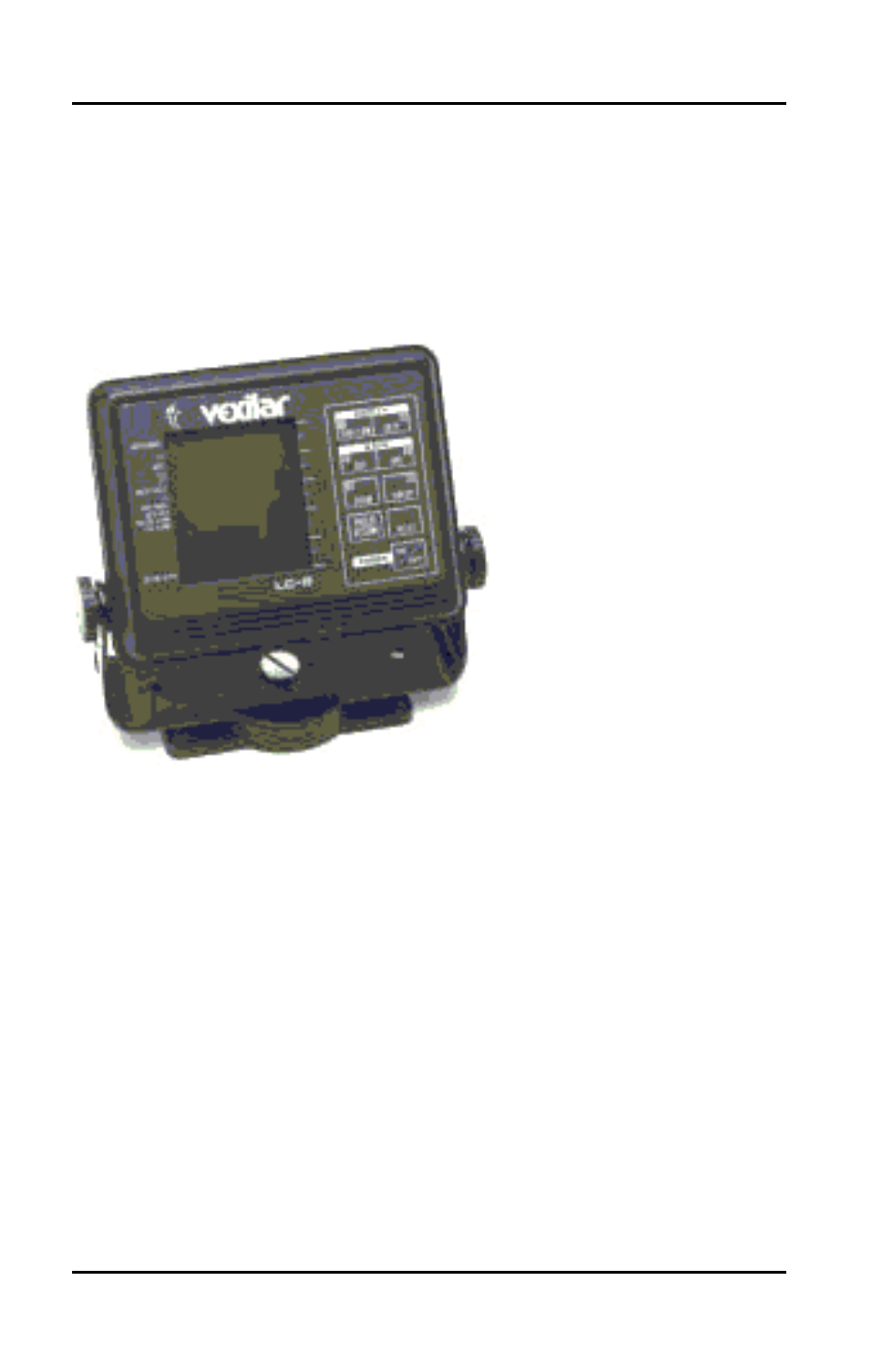

Эхолот «LC 8» представляет собой компактный и легкий эхолот с
жидкокристаллическим экраном. На его экрана можно видеть глубину,
наблюдать изменение структуры и профиля дна. Эхолот способен
различать и показывать на экране большие подводные объекты вроде
рыбы, от небольших объектов, вроде косяков мальков или облаков
планктона.
Эхолот создает пучки
в ы с о к о ч а с т о т н ы х
импульсов,
которые
и з л у ч а т е л е м
преобразуются
из
электрических в
механические колебания.
Эти
ультразвуковые
и м п у л ь с ы
распространяются от
излучателя вниз ко дну и,
о т р а з и в ш и с ь ,
возвращаются
к
излучателю, в котором
превращаются обратно –
из
механических в
электрические импульсы. Процессор эхолота «LC 8» обрабатывает их
и отображает на экране.
Изображение на экране складывается из мозаики очень маленьких
точек, из которых состоит и сам экран. Первая справа вертикальный
столбец точек представляет собой самую «свежую» информацию,
принятую излучателем. Затем эта колонка изображения смещается на
один столбец левее, а правее рисуется новый столбец точек самой
новой информации. Этот процесс повторяется непрерывно, заполняя
постепенно весь экран. Так что изображение, видимое на экране
эхолота, это история того, что прошло под днищем судна и под
излучателем. Эхолот «LC 8» показывает глубину под днищем в
наиболее удобном для этого месте – в левом нижнем углу экрана.
Можно настроить большинство параметров работы эхолота «LC 8».
После завершения настройки эхолота все изменения параметров будут
сохранены в памяти прибора, так что при повторном включении не
потребуется его вновь настраивать.
