СБОРКА
Чтобы эхолот «LC 8» смог работать, к нему следует подвести
электропитание и установить излучатель в надлежащем месте.
УСТАНОВКА ЭХОЛОТА
Для установки следует выбирать
плоское и твердое место. Это
может быть сиденье в лодке,
палуба, приборная панель или
даже переносной ящик. Следует
обеспечить
достаточно
свободного
пространства
с
тыльной
стороны
устанавливаемого эхолота для
подключения
кабелей
без
пережимов
и
разрезания.

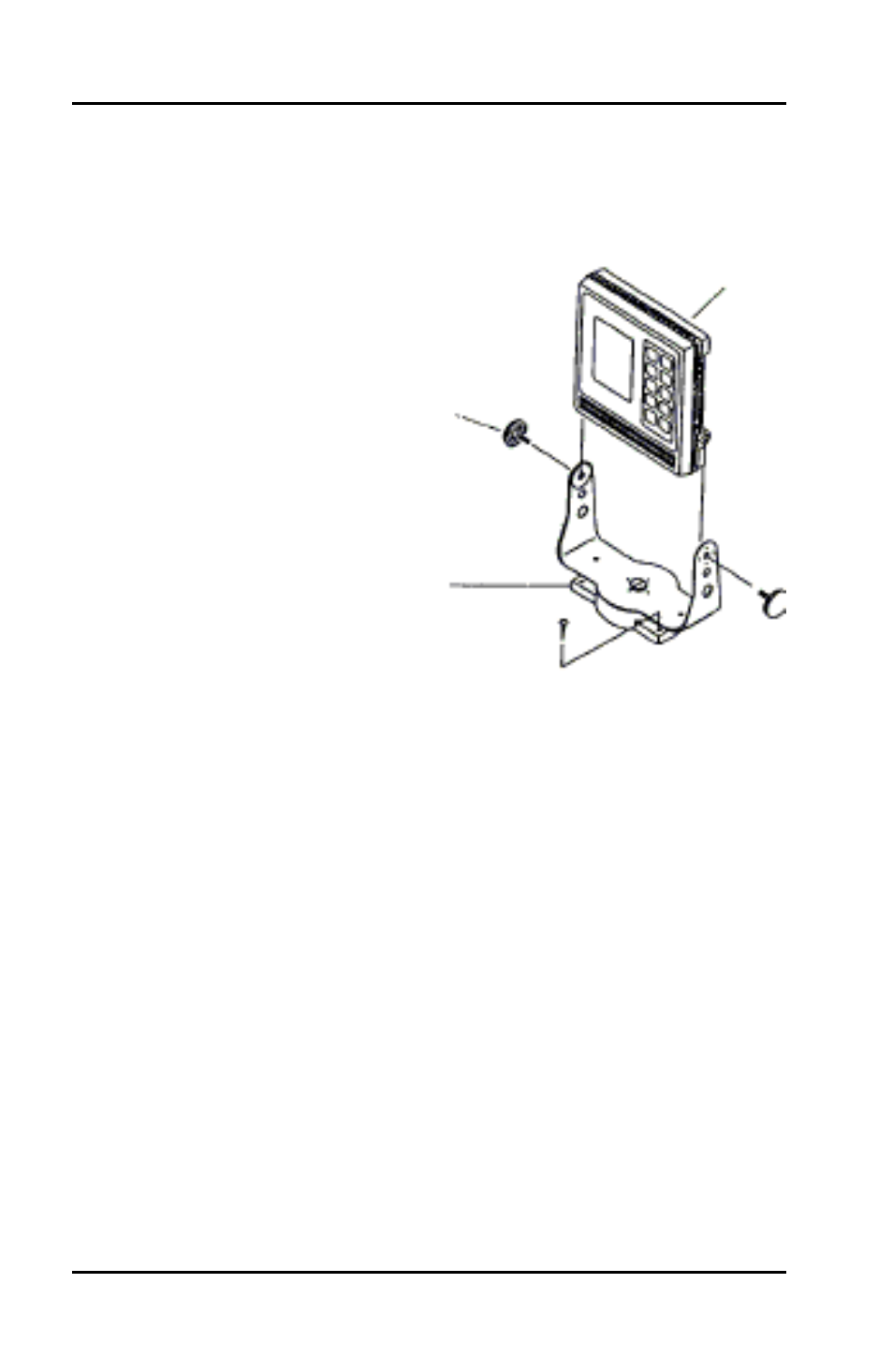

Поворотные крепления (турель)
следует надежно укрепить на
выбранной плоскости.
ПОДКЛЮЧЕНИЕ ИСТОЧНИКА ТОКА
Разъем с тремя контактами следует подсоединить к тыльной стороне
эхолота. Кабель следует проложить к ближайшему источнику тока 12
Вольт, избегая острых металлических углов и пережимов, где кабель
может быть поврежден. Белую жилу кабеля питания следует
подключить к плюсу источника тока, черную жилу – к минусу источника
тока. Если длина кабеля электропитания недостаточна, его можно
нарастить. Для удлинения жил кабеля следует использовать провод с
не менее, чем 18 жилками. Следует установить комплектный
предохранитель 1 Ампер в жилу, идущую от плюса аккумулятора, как
можно ближе к источнику тока, чтобы избежать закорачивания.
Крепежные
винты
З а ж и м н а я
кнопка
Турель
