УПРАВЛЕНИЕ

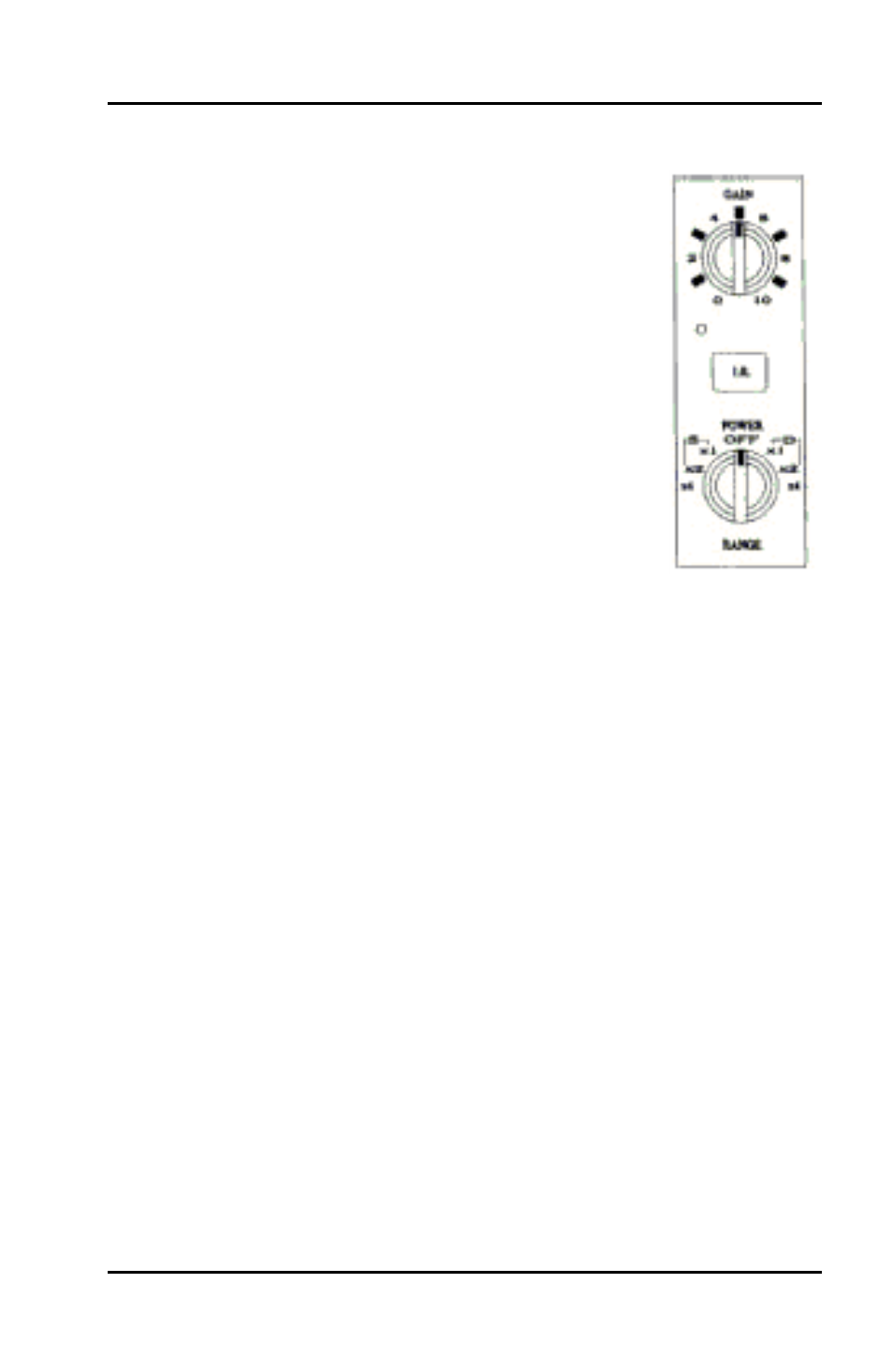

На рис. I показаны три главных устройства управления
работой эхолота «FL 8SLT»: это выключатель питания
Power и переключатель диапазонов Range, регулятор
чувствительности Gain и кнопка подавления
интерференции IR.
Включение питания и переключение диапазонов
Ручка внизу панели управления служит для включения
выключения питания и для выбора рабочего диапазона
эхолокации. Центральное верхнее положение ручки
выключает эхолот. Можно выбрать один из шести
рабочих диапазонов (1 фут равен 0,305 м):
S1 0 20 футов D1 0 30 футов
S2 0 40 футов D2 0 60 футов
S4 0 80 футов D4 0 120 футов
(D8 0 240 футов для глубоководного эхолота)
Чтобы включить эхолот и установить желаемый рабочий диапазон,
следует повернуть ручку вправо или влево. Чтобы правильно
распознавать глубину объектов на экране эхолота, следует масштаб
изображения на экране соотносить с установленным диапазоном.
Обратите внимание, что диапазоны небольших глубин помечены белым
цветом, а больших глубин желтым. При установке диапазона типа S1
(«мелко») на экране глубина будет указана белым. Для установленного
диапазона S2 белые знаечния глубин следует умножать на 2 или на 4
для установленного диапазона S4. Аналогично определяется глубина
для желтых цифр диапазонов серии D.
К примеру, на рис. J можно видеть переднюю кромку дна на расстоянии
9 футов (2,7 м) в олбласти белых цифр. Если установлен диапазон S1,
значение глубины будет определено как «9 футов». При установленном
диапазоне S2 глубину следует умножить на 2 (18 футов). Включив
диапазон D1, можно видеть желтые цифры, соответствующие глубине
несколько более 13 футов (4 метра). Диапазон D2 даст двойное
значение или 26 футов (8 м). Установка диапазона даст глубину 52 фута
(т.е. 13 футов x 4).
Рис.I
