УСТАНОВКА
Для обеспечения работоспособности эхолота «FL 8SLT», следует
подобрать твердую плоскость, откуда экран эхолота будет легко и
отчетливо виден. К этому же месту должны доставать кабели питания и
кабели соединения с излучателем и корпусом датчика.
УСТАНОВКА ЭХОЛОТА
Для установки следует
выбирать
плоское и
твердое место. Это может
быть сиденье в лодке,
палуба, приборная панель
или даже переносной
ящик. Следует обеспечить
достаточно свободного
пространства с тыльной
с
т о р о н ы
устанавливаемого эхолота
для подключения кабелей
без
пережимов и
разрезания. После выбора
подходящего
места,
следует извлечь эхолот из
креплений. Поворотные
крепления
(турель)
следует надежно укрепить на выбранной плоскости.
ПОДКЛЮЧЕНИЕ ИСТОЧНИКА ТОКА
Плоский разъем с тремя контактами следует подсоединить к тыльной
стороне эхолота. Кабель следует проложить к ближайшему источнику
тока 12 Вольт, избегая острых металлических углов и пережимов, где
кабель может быть поврежден. Красную жилу кабеля питания следует
подключить к плюсу источника тока, черную жилу – к минусу источника
тока. Если длина кабеля электропитания недостаточна, его можно
нарастить. Для удлинения жил кабеля следует использовать провод с
не менее, чем 18 жилками. Следует установить комплектный
предохранитель 1 Ампер в жилу, идущую от плюса аккумулятора, как
можно ближе к источнику тока, чтобы избежать закорачивания.

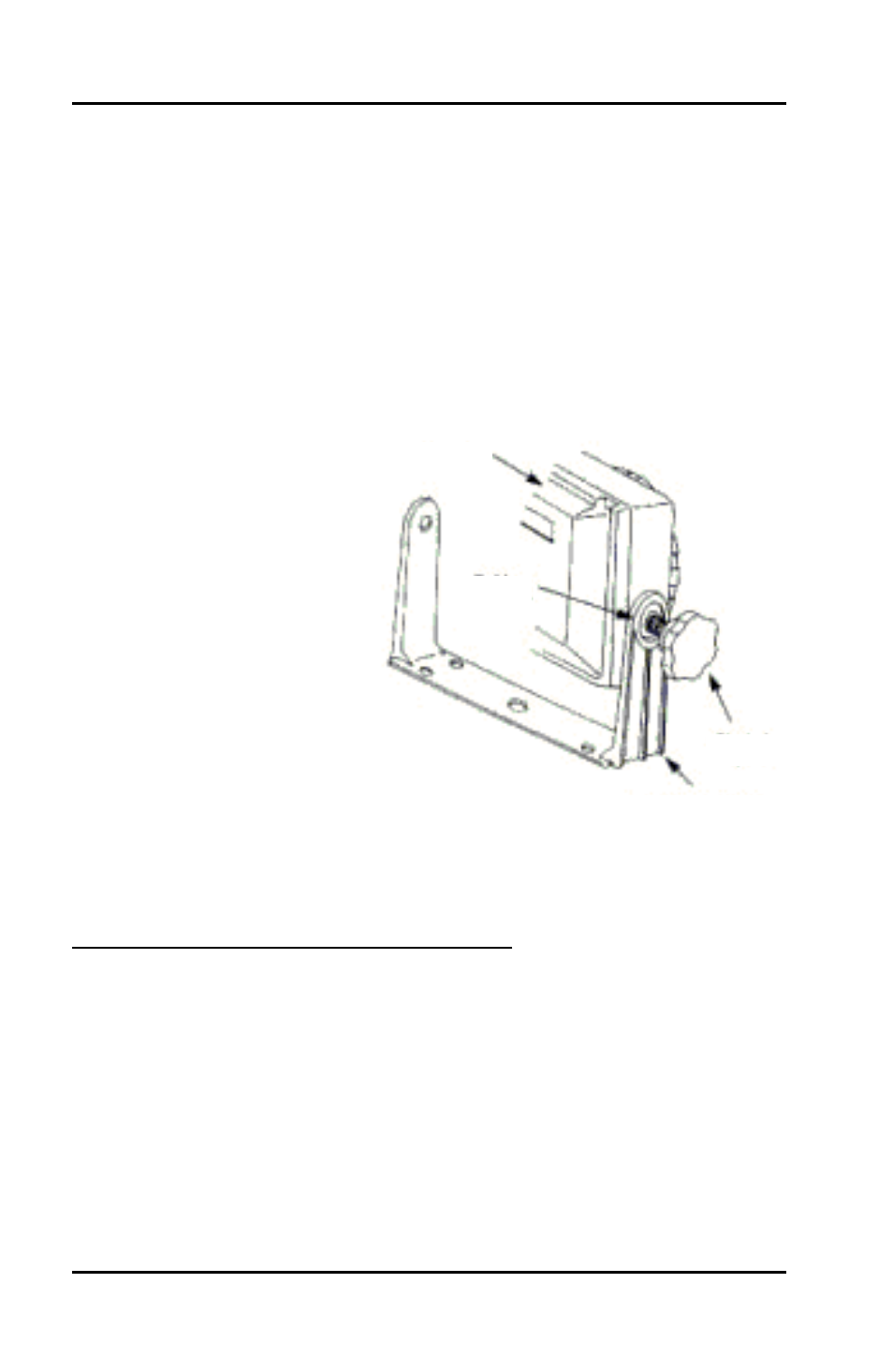

Эхолот
Резиновая
прокладка
К н о п к а
фиксатор
Струбцина крепления
