У С Т А Н О В К А И З Л У Ч А Т Е Л Я Н А П О Г Р У Ж Н О М
МОТОРЕ

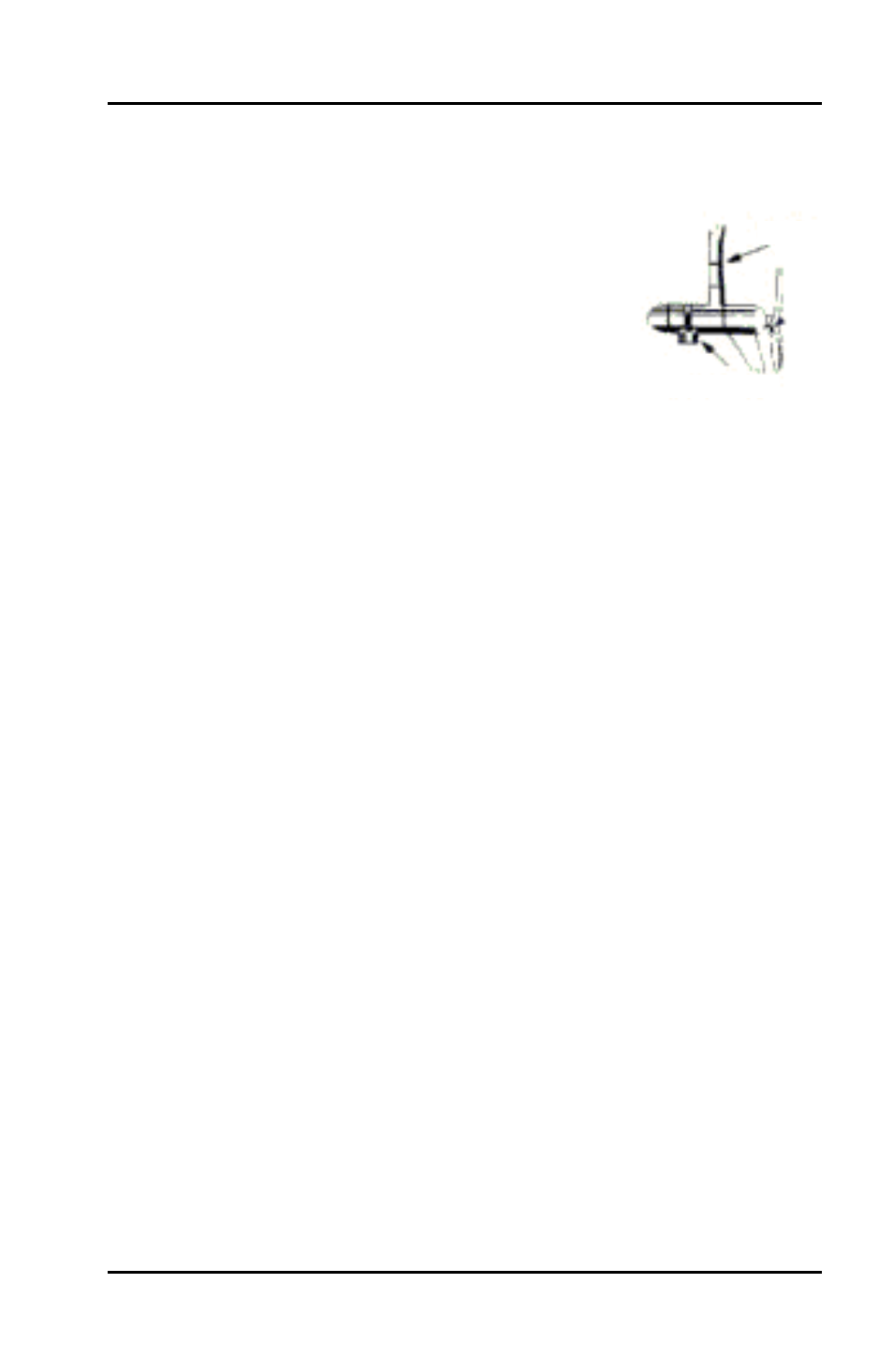

Рис.G
Чтобы прикрепить излучатель «стаканного» типа
на корпусе погружного электромотора,
используйте крепежные хомуты. На корпусе
излучателя имеются соответствующие пазы для
хомутов. Излучатель следует крепить к нижней
части конструкции погружного мотора, как это
показано на рис.G. Кабель прокладывать по
штоку при помощи хомутов фиксаторов.
Убедиться, что повороты погружного мотора не
приведут к повреждению кабеля излучателя. Разъем кабеля излучателя
включить в разъем на тыльной стороне корпуса эхолота и крепко
затянуть его винтами.
ВРЕМЕННАЯ УСТАНОВКА ИЗЛУЧАТЕЛЯ
Набор креплений с присоской можно приобрести дополнительно, чтобы
временно установить излучатель на транце или на борту судна.
Присоску следует устанавливать в таком месте, где присоска не
оторвется на большой скорости движения судна. Хорошая мысль –
подстраховать излучатель при помощи специального шнура, который
не даст потеряться излучателю, если его сорвет потоком воды. Для
излучателя эхолота типа «FL 8SLT» выпускаются три типа креплений
на присоске. Модели присосок «BK0023» и «BK0027» рекомендуются
для установки излучателя на судне, движущемся с небольшими
скоростями. Модель «BK0044» с креплением на присоске рассчитана
на работу со скоростным судном. Подробности можно найти на стр.26.
Для установки излучателя можно использовать кронштейн. Достаточно
просто укрепить излучатель на кронштейне при помощи хомутов или
изоленты. Если кронштейн изготовлен из стальных трубок, излучатель
следует изолировать от кронштейна, прокладывая пластинку
токоизолирующего материала в месте контакта излучателя и
кронштейна. Тем самым будут предотвращены помехи, которые на
экране будут выглядеть словно рябь у поверхности воды. Кабель
излучателя следует проложить к эхолоту, используя фиксирующие
хомуты. Разъем излучателя следует завести в разъем на тыльной
стороне корпуса эхолота и затянуть соответствующими винтами.
Излучатель
Крепления
кабеля
