1
6
26. Коли працює зволожувач, не
рухайте та не переміщайте резерву-
ар з водою.
ПОПЕРЕДЖЕННЯ:
Не мийте парову праску під краном.
Остерігайтеся гарячої пари, що над-
ходить із трубки.
Не згинайте голівку щітки.
Не виймайте шнур живлення з елек-
тричної розетки мокрими/вологими
руками.

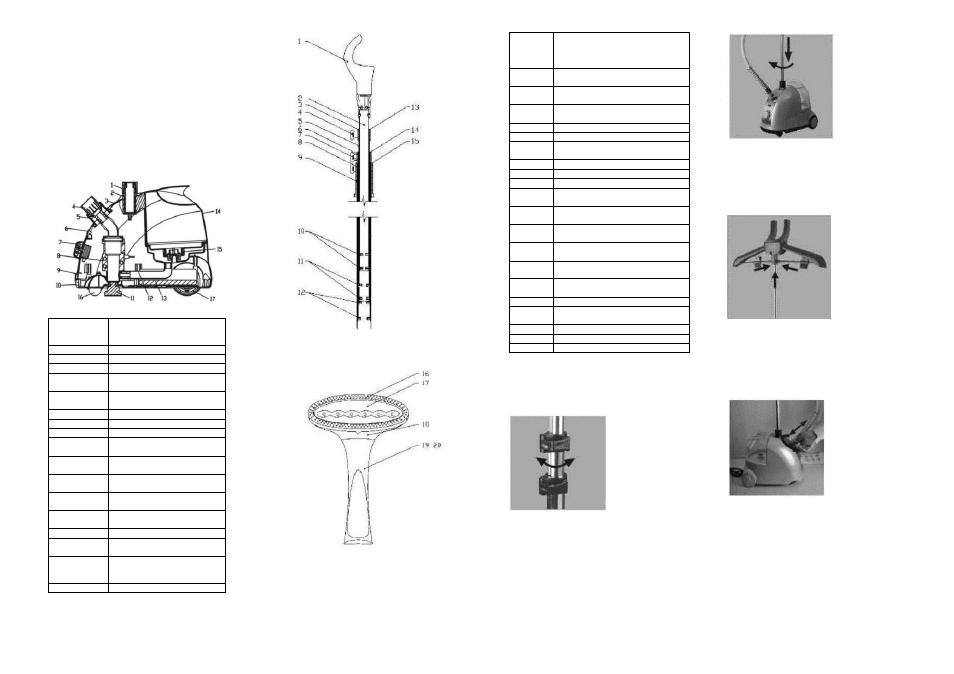

Схема комплектуючих деталей
№ на
малюнку
Найменування
комплектуючої де-
талі
1
Кожух тримача
2
Основа тримача
3
Панель
4
Основа кріплення
трубки
5
Кронштейни для крі-
плення трубки
6
Індикатор
7
Перемикач живлення
8
Індикатор
9
Верхня частина кор-
пуса
10
Нижня частина кор-
пуса
11
Муфта дренажної
трубки
12
Трубка для подачі
води
13
Вантаж балансування
(заповнювач)
14
Резервуар для води
15
Кришка резервуара
для води
16
Направляюче коліща-
тко з поворотом на
360°
17
Коліщатко
1
7
№ на
ма-
люн-
ку
Найменування ком-
плектуючої деталі
1
Петля для фіксування
шланга
2
Сама верхня частина
трубки
3
Прилаштування самої
верхньої частини трубки
4
Кнопка блокування
5
Верхня частина трубки
6
Прилаштування серед-
ньої частини трубки
7
Середня частина трубки
8
Нижня частина трубки
9
Тримач
10
Кріплення самої верхньої
частини трубки
11
Кріплення верхньої час-
тини трубки
12
Кріплення середньої час-
тини трубки
13
Обшивка верхньої части-
ни трубки
14
Обшивка середньої час-
тини трубки
15
Обшивка нижньої части-
ни трубки
16
Щітка для одягу
17
Алюмінієва внутрішня
поверхня щітки
18
Голівка щітки
19
Верхня кришка щітки
20
Нижня кришка щітки
Установка й експлуатація
1. Послабте кріплення, висуньте
трубку на потрібну довжину, затяг-
ніть кріплення.
2. Вставте трубку в кожух основи
тримача. Загвинтіть з’єднувальну
муфту в напрямку, зазначеному
стрілкою, щоб зафіксувати трубку.
3. Відпустіть кнопку блокування.
Висуньте трубку на потрібну довжи-
ну та знову натисніть кнопку блоку-
вання.
4. Вставте кінець трубки для пари в
основу трубки, потім надійно зафік-
суйте трубку. Див. малюнок.
