1 4
ПОПЕРЕДЖЕННЯ:
Відключіть витяжку перед тим, як
здійснювати будь-який ремонт або
технічне обслуговування.
1. Зніміть фільтри.
2. Вставте новий вугільний фільтр до
внутрішньої поверхні повітродувки
витяжки, потім поверніть прямо.
3. Повторіть ті ж самі дії з усіма
фільтрами.
4. Знову зафіксуйте фільтри.
В. ЗАМІНА ЛАМПОЧОК:
Відключіть витяжку, витягнувши
вилку із розетки або вимкнувши її
перед тим, як здійснювати будь-який
ремонт або технічне обслуговування.
МОДЕЛЬ ІЗ ВИКОРИСТАННЯМ
ЕЛЕКТРИЧНИХ ЛАМПОЧОК АБО
НЕОНОВИХ ЛАМПОЧОК
1. Відкрутіть гвинт, яким кріпиться
кришка лампочок.
2. Нахиліть її.
3. У моделі, де використовуються
електричні лампочки тип E14 40Вт,
замініть лампочки, викрутивши їх і
закрутивши нові лампочки (див. як
показано на малюнку)
4. Встановіть назад кришку
лампочок.
5. Прикрутіть її.
МОДЕЛЬ ІЗ ГАЛОГЕНОВЫМИ
ЛАМПОЧКАМИ
1. Зніміть хромовані обідки «А»,
повернувши їх проти годинникової
стрілки.
2. Викрутивши лампочки, замініть їх
на тип GU10-20Вт-12В.
3.
Встановіть нові лампочки,
виконавши ті ж самі дії у зворотному
порядку.
ВСТАНОВЛЕННЯ
A. Загальні відомості
Якщо у Вас є випускний отвір
назовні:
Вашу витяжку можна приєднати до
нього за допомогою витяжного
повітропровода (емальований,
алюмінієвий, гнучкий трубопровід
або
трубопровід з незаймистого
матеріалу з внутрішнім діаметром
150мм) (поставляється з витяжкою).
Якщо у Вас немає випускного отвору
назовні:
Усі наші пристрої мають опцію
рециркуляції (без випускного отвору
назовні). У такому випадку
встановіть вугільний фільтр, що буде
поглинати запахи (див. малюнок на
стор. 14). Такі фільтри можна
придбати в торгового агента,
використовуючи ідентифікаційний
номер, зазначений на заводській
табличці (див. всередині витяжки).
1 5
Б. Процес встановлення
1) Рекомендації перед
встановленням:
Витяжку необхідно встановлювати
над електричними плитами на
відстані не менше 65см, над
газовими плитами - не менше 75см.
. Для правильного встановлення
пристрою:
- Проведіть вертикальну лінію на
стіні, що збігається із центром Вашої
витяжки (та її повітропроводом), щоб
вона проходила над плитою.
- Зробіть позначку на вертикальній
лінії – 65 або 75см над поверхнею
плити.
Вертикальна лінія та
позначка на лінії допоможуть Вам
правильно розташувати кріпильну
планку, що поставляється.

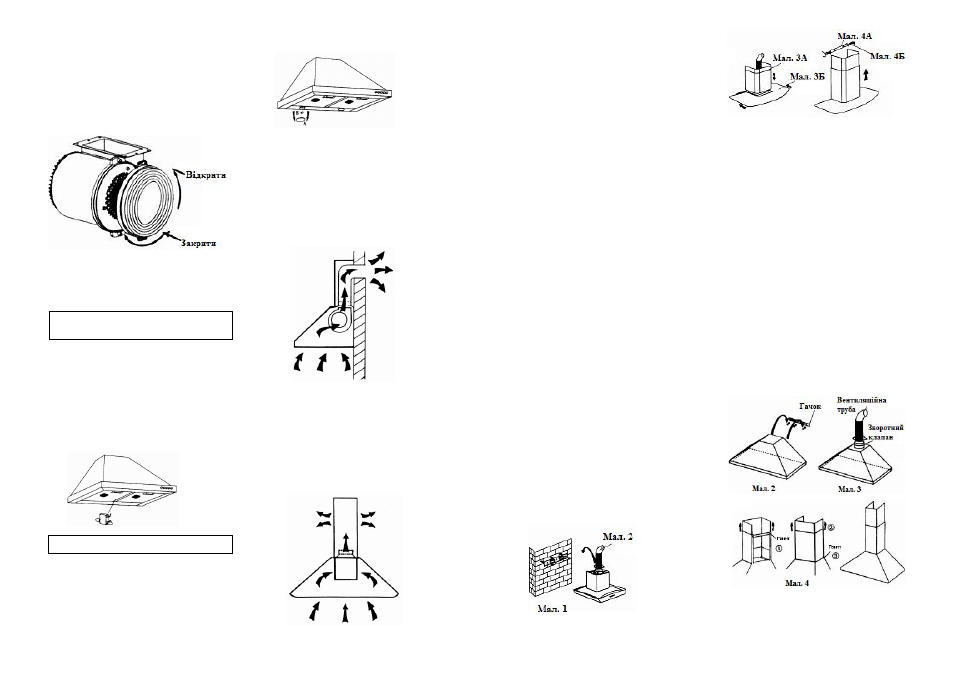

2) Встановлення витяжки:
A. Якщо модель зі склом:
- Просвердліть в стіні через кожні
100мм 3 отвори діаметром 8мм у
відповідному місці на одному рівні з
гачком витяжки.
- Вставте необхідні гвинти в отвори.
-
Прикріпіть гачок до стіни,
розмістіть кріпильну планку на
гачку. Див. мал. 1.
- Встановіть вентиляційну трубу на
зворотному клапані та виведіть її
назовні ( за межі приміщення). Див.
мал. 2.
- Вставте повітропровід у витяжку.
Див. мал. 3A.
- Розмістіть скло в одному напрямку
із трубою. Використовуйте гвинти,
щоб закріпити скло; встановлюючи
гвинти на склі, будь ласка, не
затягуйте їх сильно, щоб уникнути
розколювання скла. Див. мал. 3Б.
- Просвердліть 2 отвори діаметром
8мм у відповідному місці на одному
рівні із другою кріпильною планкою
та закріпіть її (див. мал. 4A),
встановіть два гвинти (послабивши
їх,
але не прикрутивши) у
потрібному напрямку на планці (див.
мал.
4A), потім розмістіть
повітропровід на потрібній висоті.
Встановіть повітропровід на другій
кріпильній планці та затягніть два
гвинти (див. мал. 4Б).
B. Якщо модель без скла
- Просвердліть в стіні через кожні
100мм 3 отвори діаметром 8мм у
відповідному місці на одному рівні з
гачком витяжки.
- Вставте необхідні гвинти в отвори.
-
Прикріпіть гачок до стіни,
розмістіть кріпильну планку на
гачку. Див. мал. 2.
- Встановіть вентиляційну трубу на
зворотному клапані й виведіть її
назовні (за межі приміщення). Див.
мал. 3.
-
Визначіть загальну висоту
повітропроводу, встановіть першу
кріпильну планку та два гвинти
(послабивши
їх, але не
прикрутивши) у потрібному
напрямку на планці (див. мал. 4A).
Розмістіть повітропровід на потрібній
висоті та затягніть два гвинти (див.
мал. 4Б). Закріпіть всі деталі на
витяжці (див. мал. 4C). І нарешті,
просвердліть 2 отвори діаметром 8мм
у відповідному місці на одному рівні
із другою кріпильною плитою.
Повторіть 3.3. Встановіть
повітропровід на другій кріпильній
плиті та затягніть два гвинти (див.
мал. 4A).
