Инструкция по эксплуатации Saturn ST-CH7401
Страница 6
1
0
Если у Вас нет выпускного отверстия
наружу:
Все наши устройства имеют опцию
рециркуляции
(без
выпускного
отверстия наружу).
В таком случае установите угольный
фильтр, который будет поглощать
запахи (см. рисунок на стр. 14).
Такие фильтры можно приобрести у
торгового
агента,
используя
идентификационный
номер,
указанный на заводской табличке
(см. внутри вытяжки).
Б. Процесс установки
1)
Рекомендации
перед
установкой:
Вытяжку необходимо устанавливать
над электрическими плитами на
расстоянии не менее 65см, над
газовыми плитами – не менее 75см.
Для
правильной
установки
устройства:
- Проведите вертикальную линию на
стене,
совпадающую
с
центром
Вашей
вытяжки
(и
ее
воздуховодом), чтобы она проходила
над плитой.
- Сделайте отметку на вертикальной
линии
–
65
или
75см
над
поверхностью плиты. Вертикальная
линия и отметка на линии помогут
Вам
правильно
расположить
поставляемую крепежную планку.

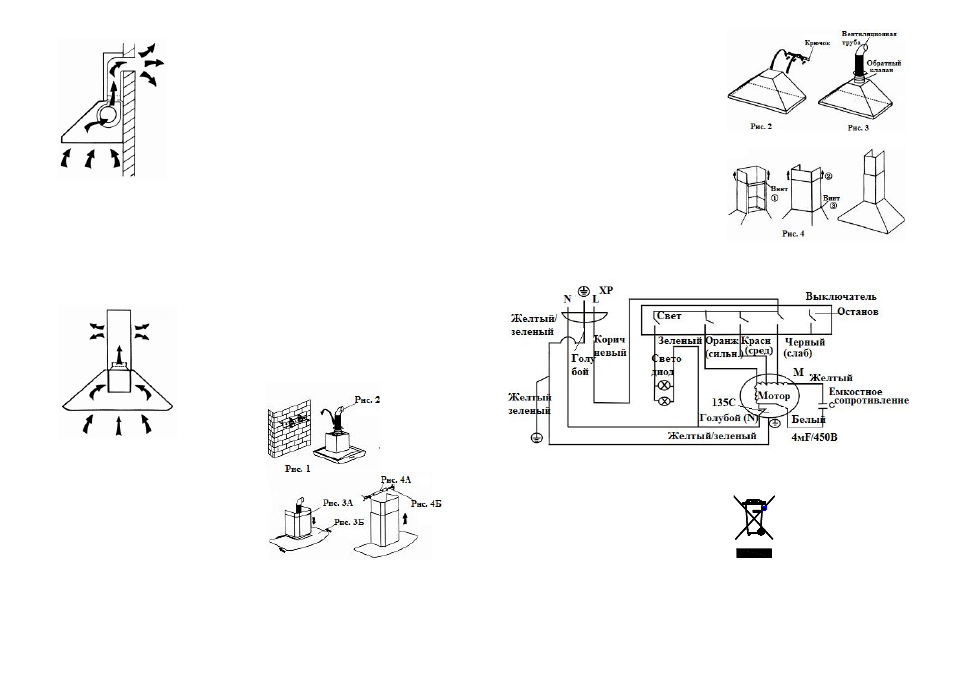

2) Установка вытяжки:
A. Если модель со стеклом:
- Просверлите в стене через каждые
100мм 3 отверстия диаметром 8мм в
соответствующем месте на одном
уровне с крючком вытяжки.
- Вставьте необходимые винты в
отверстия.
-
Прикрепите
крючок
к
стене,
разместите крепежную планку на
крючке. (См. рис. 1.)
- Установите вентиляционную трубу
на обратном клапане и выведите ее
наружу (за пределы помещения).
(См. рис. 2.)
- Вставьте воздуховод в вытяжку.
(См. рис. 3A.)
-
Разместите
стекло
в
одном
направлении с трубой. Используйте
винты, чтобы закрепить стекло;
устанавливая
винты
на
стекле,
пожалуйста,
не
затягивайте
их
сильно,
чтобы
избежать
раскалывания стекла. (См. рис. 3Б)
-
Просверлите
2
отверстия
диаметром 8мм в соответствующем
месте на одном уровне со второй
крепежной планкой и закрепите ее
(см. рис. 4A), установите два винта
(ослабив их, но не прикрутив) в
нужном направлении на планке (см.
рис.
4A),
затем
разместите
воздуховод
на
нужной
высоте.
Установите воздуховод на второй
крепежной планке и затяните два
винта (см. рис. 4Б).
B. Если модель без стекла
- Просверлите в стене через каждые
100мм 3 отверстия диаметром 8мм в
соответствующем месте на одном
уровне с крючком вытяжки.
1
1
- Вставьте необходимые винты в
отверстия.
-
Прикрепите
крючок
к
стене,
разместите крепежную планку на
крючке. (См. рис. 2)
- Установите вентиляционную трубу
на обратном клапане и выведите ее
наружу (за пределы помещения).
См. рис. 3.
-
Определите
всю
высоту
воздуховода,
установите
первую
крепежную планку и два винта
(ослабив их, но не прикрутив) в
нужном направлении на планке (см.
рис. 4A). Разместите воздуховод на
нужной высоте и затяните два винта
(см. Рис. 4Б). Закрепите все детали
на вытяжке (см. рис. 4C). И наконец,
просверлите 2 отверстия диаметром
8мм в соответствующем месте на
одном уровне со второй крепежной
плитой. Повторите 3.3. Установите
воздуховод на второй крепежной
плите и затяните два винта (см. рис.
4A).
Электрическая схема
Технические характеристики
Потребляемая мощность: 196 Вт
Номинальное напряжение: 220-230 В
Номинальная частота:
50 Гц
Номинальная сила тока: 0.8 А
Комплектность
КУХОННАЯ ВЫТЯЖКА 1 шт.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
С ГАРАНТИЙНЫМ ТАЛОНОМ 1 шт.
УПАКОВКА 1 шт.
БЕЗОПАСНОСТЬ
ОКРУЖАЮЩЕЙ
СРЕДЫ. УТИЛИЗАЦИЯ
Вы можете помочь в
охране окружающей
среды!
Пожалуйста, соблюдай-
те местные правила:
передавайте неработа-
ющее электрическое
оборудование в
соответствующий центр
утилизации отходов.
Производитель оставляет за собой
право
вносить
изменения
в
технические
характеристики
и
дизайн изделий.
