Rev. 2.09 - 9 -
SRP-370/372
Ver.2
1-2-2

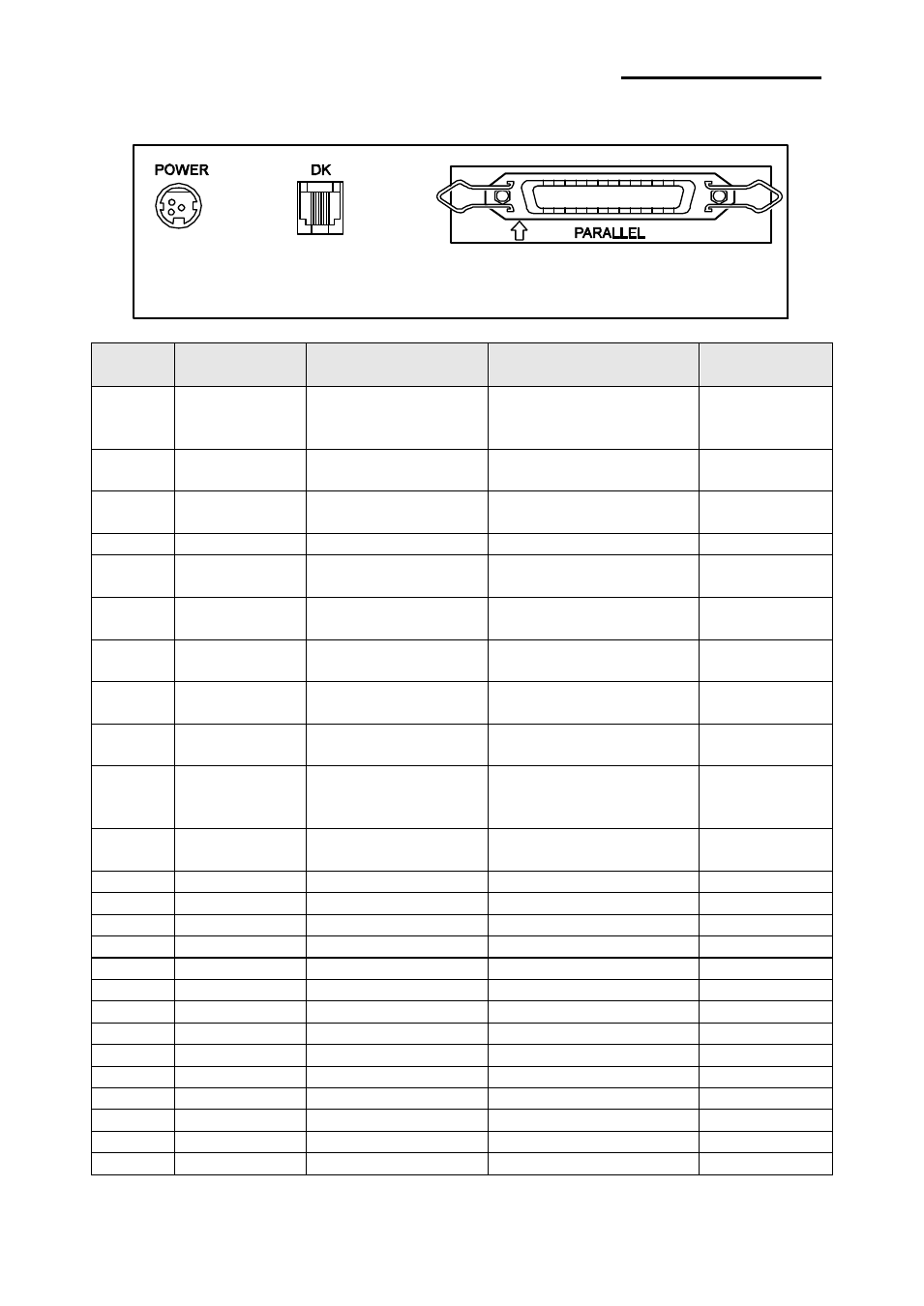

Параллельный интерфейс (IEEE1284)
Контакт Источник
Режим
совместимости
Режим полубайта Режим байта
1 Хост nStrobe
ХостClk (тактовый
сигнал)
ХостClk
(тактовый
сигнал)
2 Хост/Принтер Данные 0 (LSB) -
Данные 0
(LSB)
3
Хост /
Принтер
Данные 1
-
Данные 1
4 Хост/Принтер Данные 2 - Данные 2
5
Хост /
Принтер
Данные 3 - Данные 3
6
Хост /
Принтер
Данные 4
-
Данные 4
7
Хост /
Принтер
Данные 5 - Данные 5
8
Хост /
Принтер
Данные 6
-
Данные 6
9
Хост/
Принтер
Данные 7 (MSB) -
Данные 7
(MSB)
10
Принтер
nAck
PtrClk (тактовый
сигнал)
PtrClk
(тактовый
сигнал)
11
Принтер Busy (Занят) PtrBusy /Данные 3,7
PtrBusy
(занят)
12
Принтер Perror (ошибка) AckDataReq/Данные2,6
AckDataReq
13 Принтер Select (выбор) Xflag /Данные1,5 Xflag
14
Хост
nAutoFd
ХостBusy ХостBusy
15 NC NC NC
16 GND GND GND
17 FG FG FG
18 Принтер Logic- H (логика) Logic-H Logic-H
19~30
GND (Земля)
GND GND
31 Хост nInit (инициализ.) nInit nInit
32
Принтер nFault (отказ) nDataAvail /Данные0,4
nDataAvail
33 GND ND ND
34 Принтер DK_Status ND ND
35
Принтер
+5V ND ND
36 Хост nSelectIn 1284-Active 1284-Active
Соединитель
выдвижного
ящика Разъём
электро
питания
Соединитель интерфейса
