Rev. 2.09 - 10 -
SRP-370/372
Ver.2
1-2-3

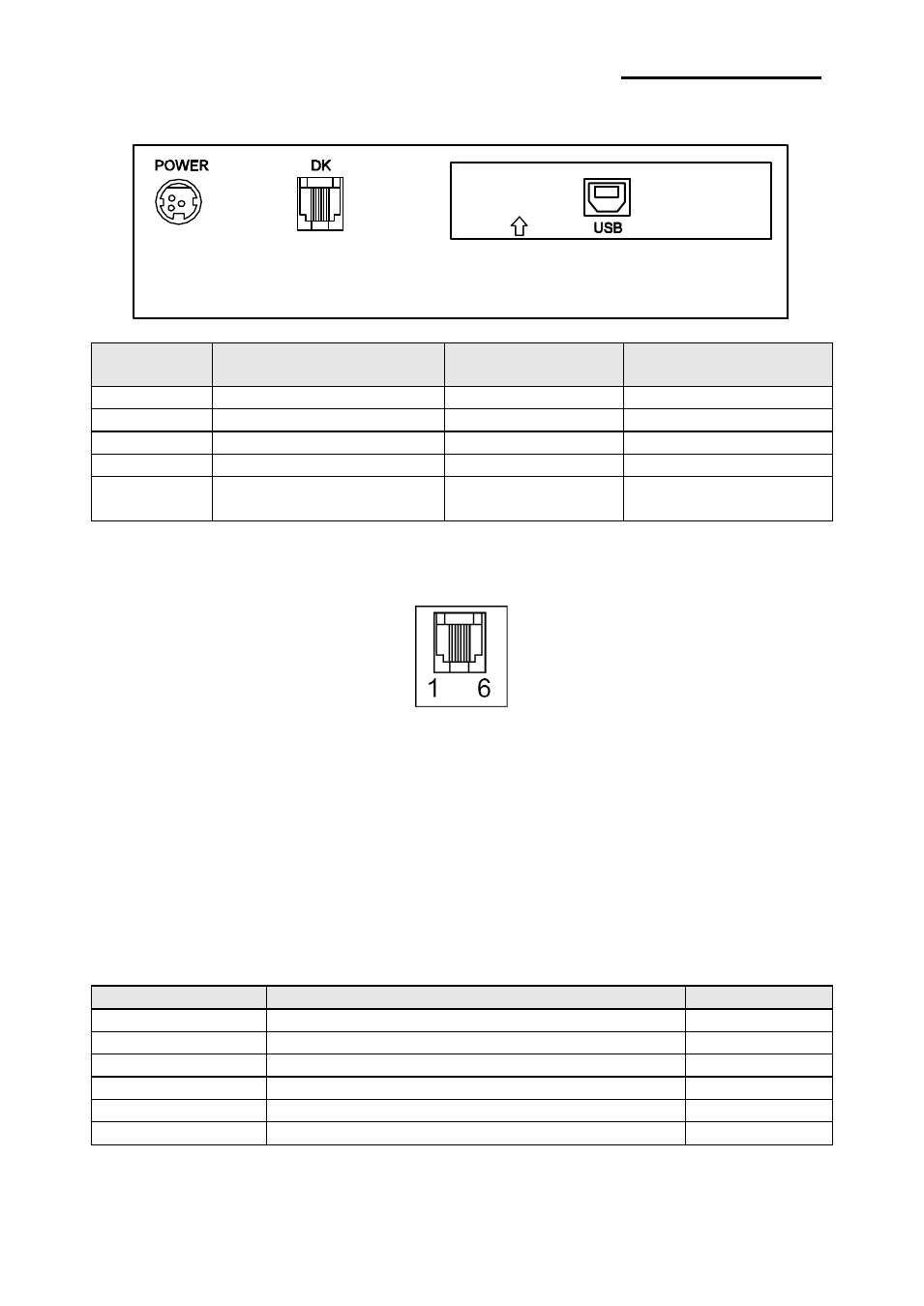

Интерфейс USB
Номер
контакта
Наименование сигнала Назначение (цвет) Функция
Корпус Экран Сток Заземление корпуса
1 VBUS Красный Питание хоста
3 D-
Белый Линия данных (D-)
4 D+
Зелёный Линия данных (D+)
Номер
контакта
Наименование сигнала Назначение (цвет) Функция
1-3
Разъем подключения выдвижного ящика кассового аппарата
※
Внимание
Ящик кассового аппарата должен соответствовать техническим характеристикам
принтера, иначе и ящик, и принтер могут выйти из строя.
※
Осторожно
Разъем для подключения выдвижного ящика кассового аппарата очень похож на
разъем для подключения телефонной линии. Пожалуйста не ошибитесь: если вы
подключите к нему телефонную линию, может выйти из строя и принтер, и линия.
Подключите шнур выдвижного ящика кассового аппарата к соответствующему
разъему с защелкой с тыльной стороны принтера, рядом с разъемом подключения
электропитания.
Номер контакта Наименование сигнала Направление
1
Заземление корпуса
-
2
Сигнал 1 привода выдвижения ящика Выход
3 Сигнал открытия/закрытия ящика Вход
4
+24 В постоянного тока
-
5
Сигнал 2 привода выдвижения ящика Выход
6 Земля сигнала
Соединитель
выдвижного
ящика Разъём
электро
питания
Соединитель USB
