Rev. 2.09 - 8 -
SRP-370/372
Ver.2
1-

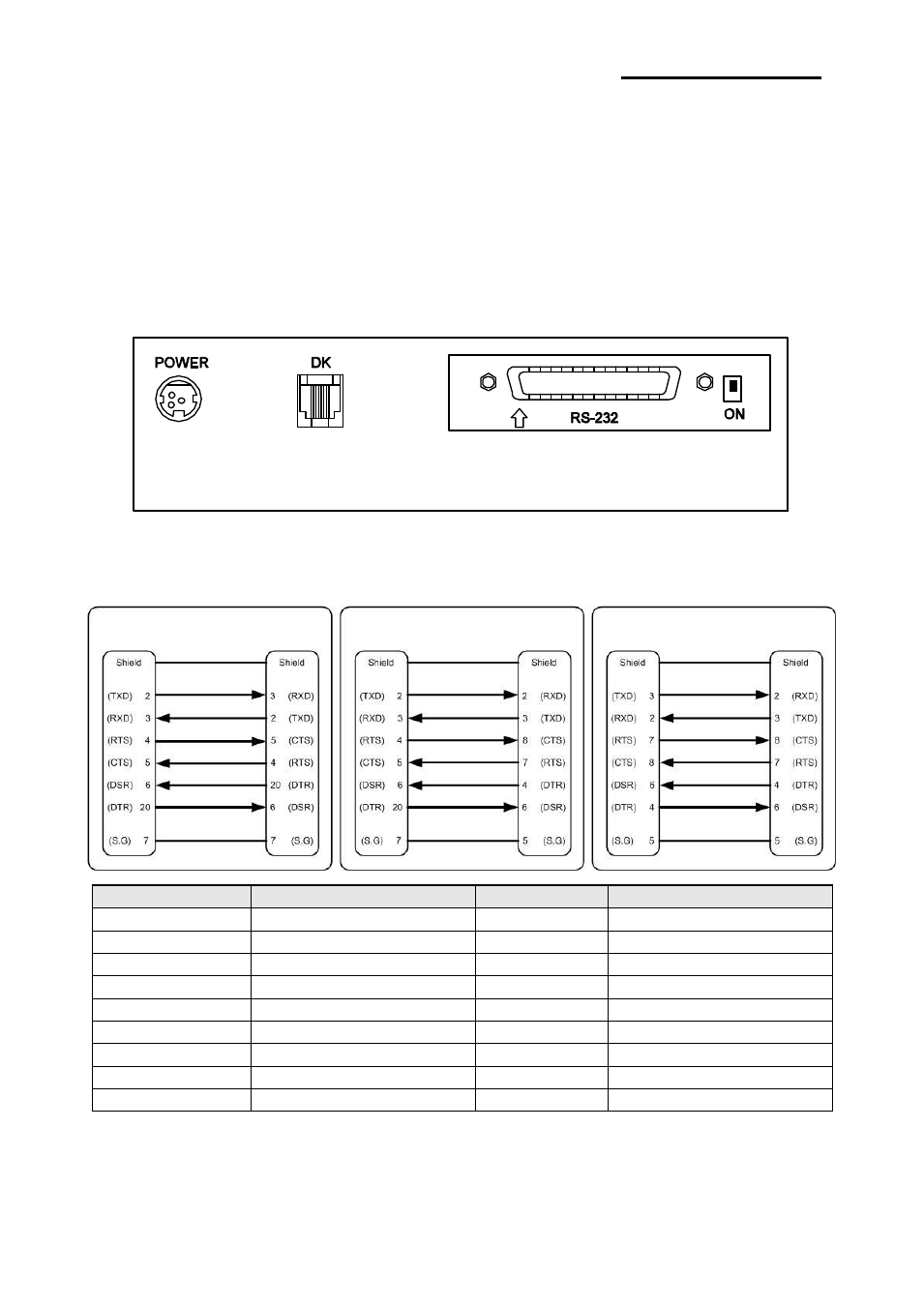

2 Подключение соединительных шнуров
К принтеру можно подключить до трех шнуров. Все они подключаются к разъемам,
расположенным на специальной панели с тыльной стороны принтера:
※
Примечание
Шнуры подключайте только при отключенном электропитании принтера и
кассового аппарата.
1-2-1
Последовательный интерфейс (RS-232C)
※ На плате последовательного интерфейса имеется подстроечный
переключатель. Когда он установлен в положение "включено", DTR и RTS
соединены между собой.
Номер контакта Наименование сигнала Направление Функция
1 FG - Заземление корпуса
2 TxD
Выход Передача данных
3 RxD
Вход Приём данных
4 RTS Выход Готов к передаче
5 CTS
Вход Разрешение передачи
6 DSR
Вход Готов набор данных
7 SG - Заземление сигнала
20 DTR
Выход Терминал данных готов
Shield FG -
Заземление корпуса
Соединитель
выдвижного
ящика Разъём
электро
питания
Соединитель интерфейса
к принтеру
(25P)
к кассовому
аппарату (25P)
к принтеру
(25P)
к кассовому
аппарату (9P)
к кассовому
аппарату (9P)
к принтеру
(9P)
