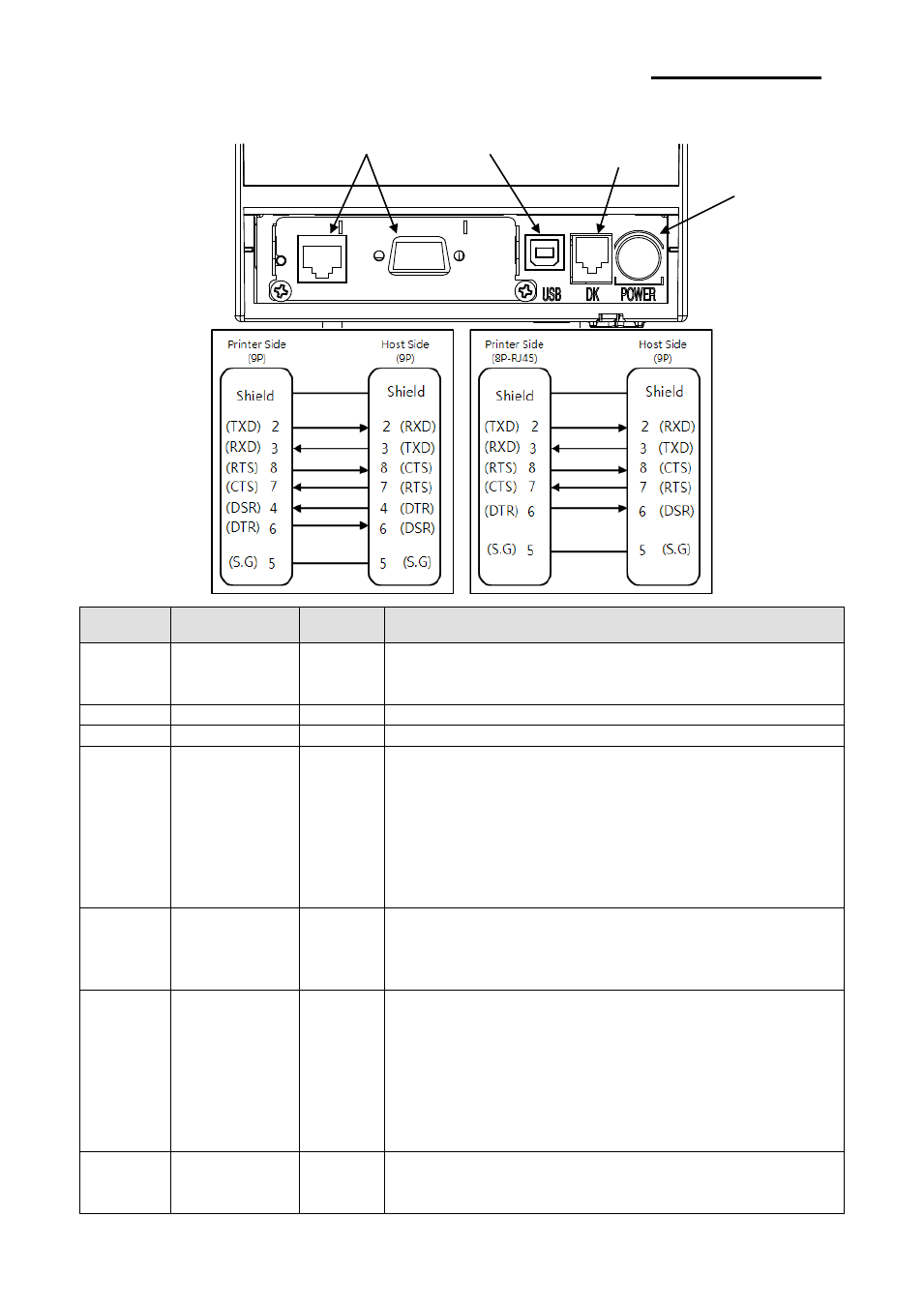

SRP-350/352III
1-2-2-2
Сдвоенный интерфейс
№
вывода
Наим. сигнала
Направ
ление
Функция
Главный
Frame GND
(Заземление
на раму)
-
Заземление на раму
2
TXD
Выход
Передача данных
3
RXD
Вход
Прием данных
6
DSR
Вход
Отражает готовность хоста (главного ПК) получать данные
(аппаратное управление потоками данных).
1)
1) ПОСЫЛКА (логич. 1): хост может принимать данные.
2)
2) ПАУЗА (логич. 2): хост не может принимать данные.
3)
После подтверждения данного сигнала принтер передает
данные хосту.
4)
4) При выборе обмена сигналами по схеме XON/XOFF
принтер не подтверждает данный сигнал.
7
Signal GND
(земля
логических
сигналов)
-
Земля логических сигналов, «подвешенная» земля
20
DTR
Выход
Отражает рабочее или нерабочее состояние принтера
(аппаратное управление потоками данных).
1)
1) ПОСЫЛКА (логич. 1): принтер в рабочем состоянии.
2)
2) ПАУЗА (логич. 2): принтер в нерабочем состоянии.
3)
После подтверждения данного сигнала принтер передает
данные хосту.
4)
4) При выборе обмена сигналами по схеме XON/XOFF
принтер не подтверждает данный сигнал.
Shield
(экран)
Frame GND
(Заземление
на раму)
-
Заземление на раму
Разъем
питания
Последовательный кабель
Connector
USB-
порт
Разъем д/подключения
ящика кассы
