Rev. 1.03
- 8 -
SRP-350/352III
1-

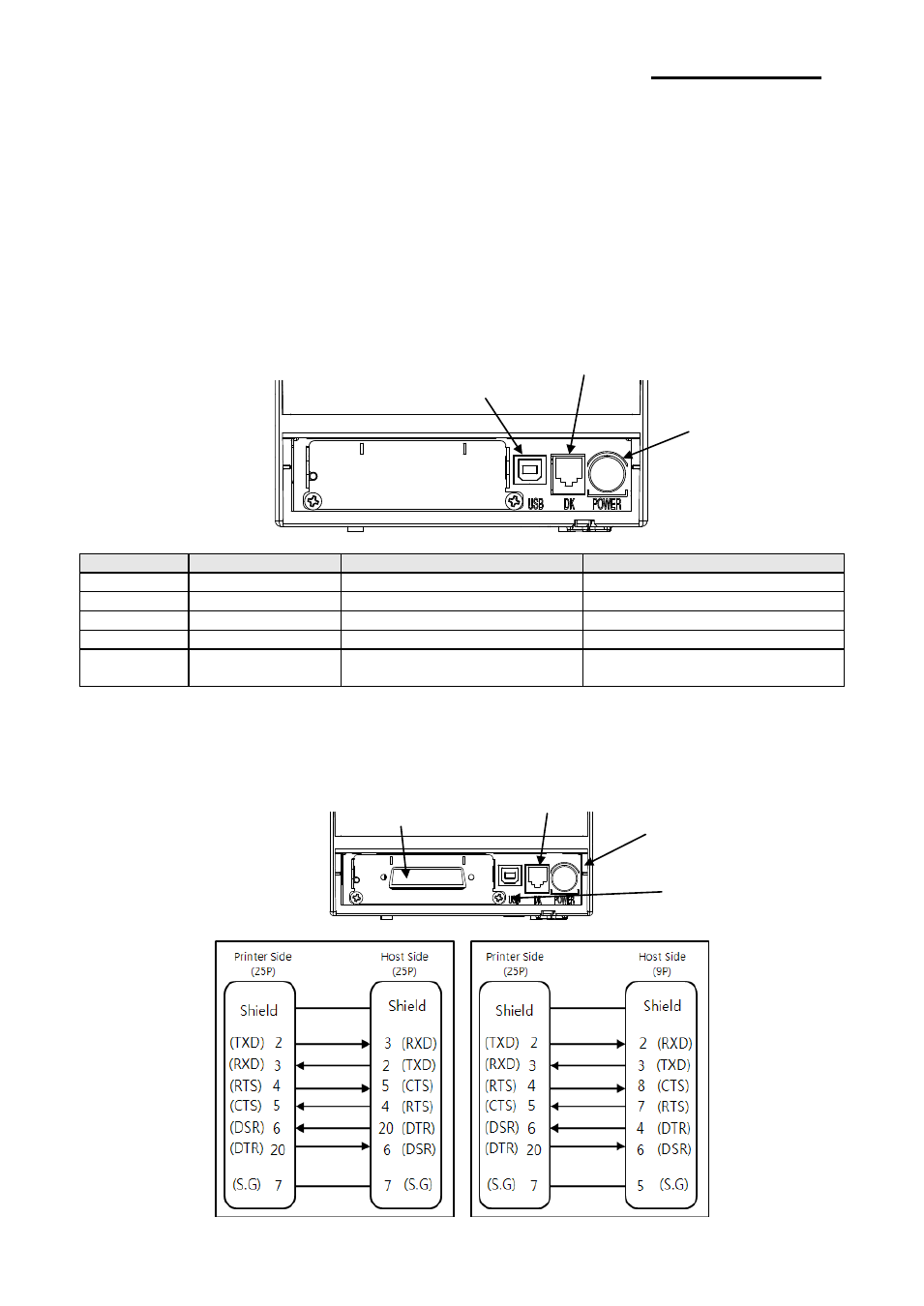

2 Подключение кабелей
Подключите кабель, пригодный согласно техническим характеристикам принтера и
главного компьютера сети (хоста) (POS/электронный кассовый аппарат), к принтеру
и хосту. Допускается использовать только ящики кассовых аппаратов, технические
характеристики которых соответствуют требованиям принтера.
※
Осторожно!
Прежде чем подключать кабели, убедитесь, что как принтер, так и главный
компьютер (хост) выключены.
1-2-1 USB-
кабель
№
Наим. сигнала
Назначение (цвет)
Функция
Корпус
Shield (экран)
Дренажный провод
Заземление на раму
1
VBUS
КРАСНЫЙ
Питание хоста
2
D-
БЕЛЫЙ
Линия передачи данных (D-)
3
D+
ЗЕЛЕНЫЙ
Линия передачи данных (D+)
4
GND
ЧЕРНЫЙ
Земля логических сигналов,
«подвешенная» земля
1-2-
2 Последовательный кабель(RS-232C)
1-2-2-1
Одноканальный интерфейс
Разъем питания
Последовательный
кабель
Разъем д/подключения
ящика кассы
Разъем питания
USB-
порт
USB-
порт
Разъем д/подключения
ящика кассы
