Rev. 1.03
- 11 -
SRP-350/352III
1-2-4
Кабель «Ethernet»
№
вывода
Наим.
сигнала
Цвет
Функция
1
TD+
Бело-оранжевый
Передача +
2
TD-
Оранжевый
Передача -
3
TCT
Бело-зеленый
Прием +
4
NC
Синий
5
NC
Бело-голубой
6
RCT
Зеленый
Прием -
7
RD+
Бело-коричневый
8
RD-
Коричневый
*
Более подробные сведения по настройке «Ethernet» можно получить из
руководства по эксплуатации или на нашем сайте.

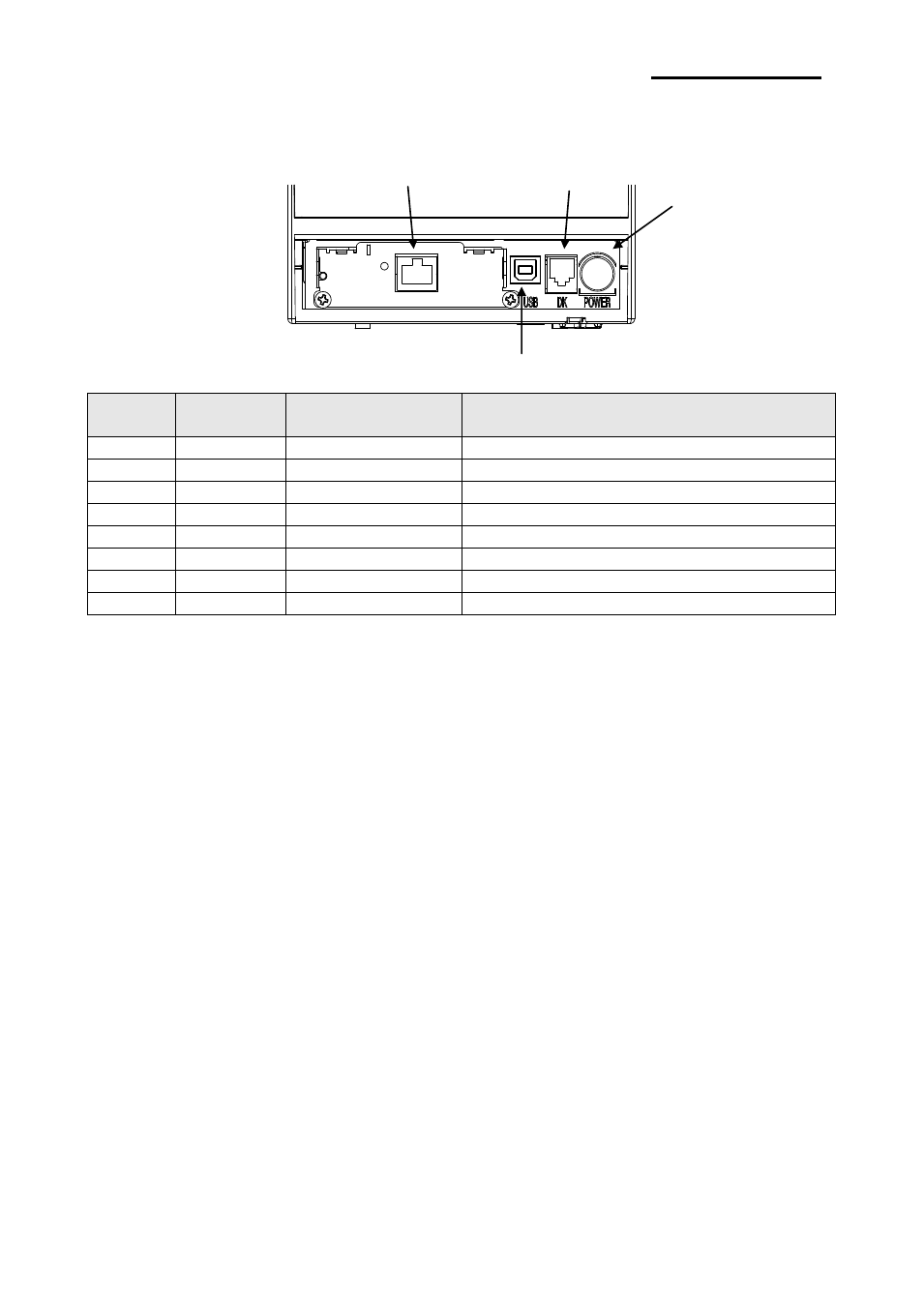

Разъем д/подключения ящика
кассы
Разъем питания
Разъем
«Ethernet»
USB-
порт
