Установка в EIA стандартную стойку
При установке нескольких усилителей в одну стойку, не соблюдая правил вентиляции, выделяемое теп-
ло приведет к повышению температуры внутри корпуса и, как результат, к разбалансировке характерис-
тик. Особенно это касается стоек, в которых задняя крышка не снимается. В таком случае действуйте
согласно приведенным ниже инструкциям.
Стойка: Оставьте воздушный зазор не менее 10 см между стенками усилителя и стойки.
Вентилятор: Используйте вентилятор с воздушным потоком не менее 1.5 м/мин и не менее 5 ммHO
макс. статического давления.
Крепеж: В верхнее отделение установите вентилятор, а в пустой отсек между усилителями - вентиля-
ционную панель.
Пример крепления

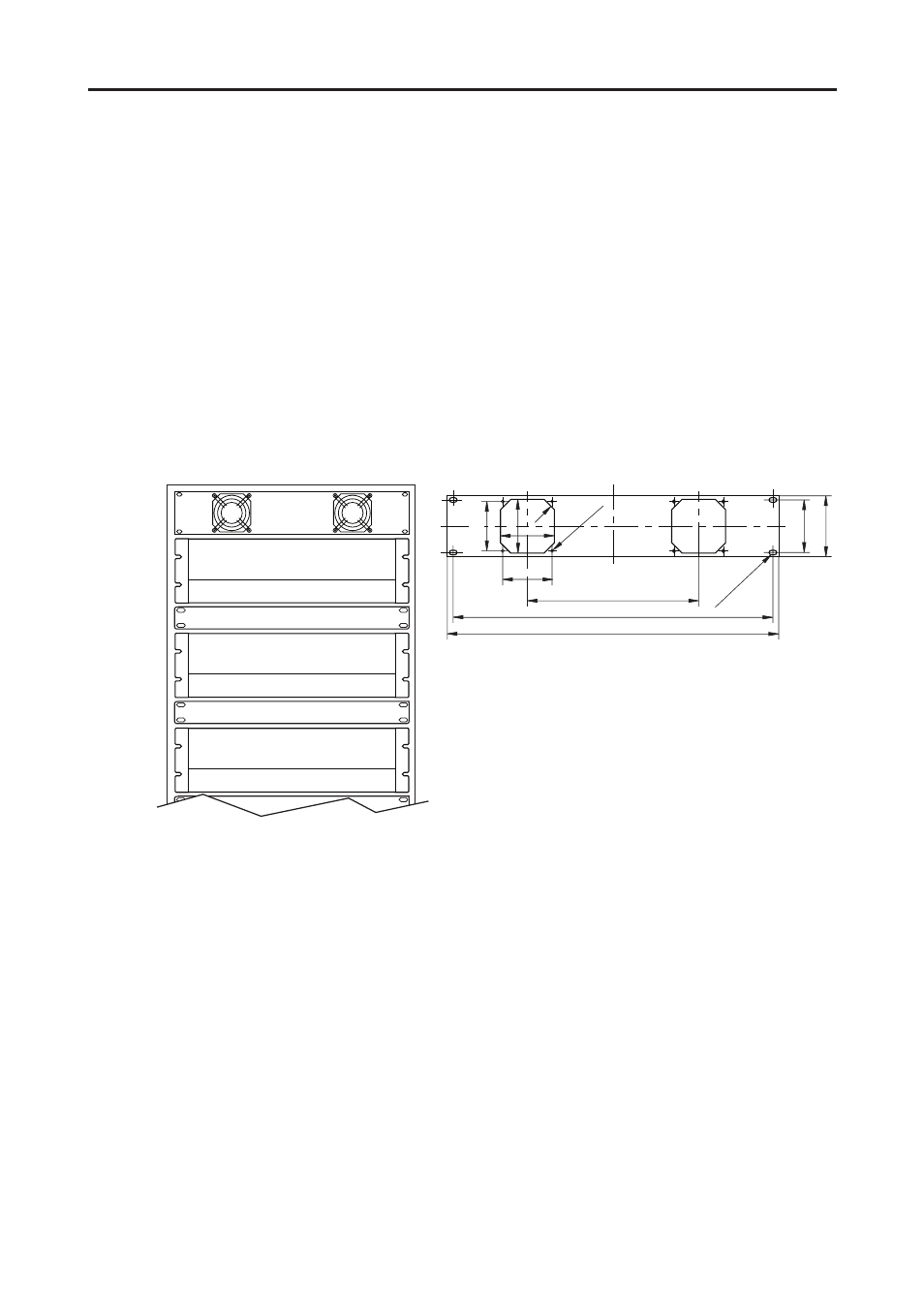

На рисунке ниже слева показан примерный вентиляционный набор (панель и два вентилятора) в верх-
ней секции стойки.
Справа - чертеж с предположительными размерами для двух вентиляторов.
4-6.
5 x
11
88
463
480
Единицы: мм
248
4-C15
4-ø4.
5
76.
2
71.
5±
0.
1
71.5
±0.1
78
78
XH150
XH150
XH150
Набор из двух
вентиляторов
ХН150
Пустая панель
ХН150
Пустая панель
ХН150
Установка стойки
