5

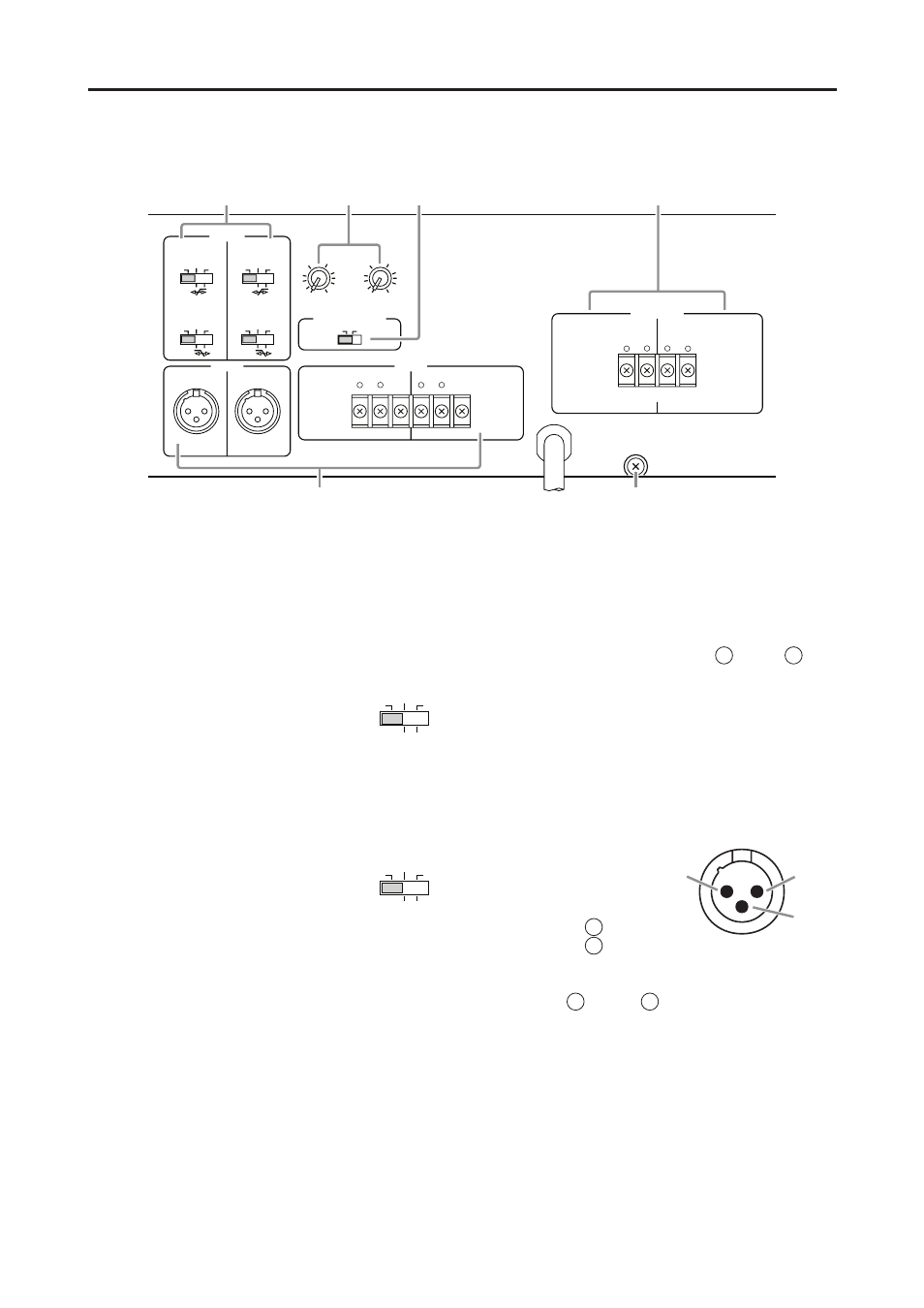

Задняя панель
FILTER
CHANNEL B CHANNEL A
INPUT
CHANNEL B CHANNEL A
INPUT
CHANNEL B CHANNEL A
SPEAKERS
CHANNEL B
70V = 32 Ω/CHANNEL
100V = 64 Ω/CHANNEL
CHANNEL A
G G
OUTPUT VOLTAGE
CHANNEL B CHANNEL A
LOW CUT LOW CUT
40Hz 40Hz
F F O F F O 80Hz 80Hz
HIGH CUT HIGH CUT
5kHz 5kHz
20 15
10
6
3
70V 100V
0 –dB 00
40
30
25
20 15
10
6
3
0 –dB 00
40
30
25
F F O F F O 10kHz 10kHz
– – + +
– + – +
� �
� � � �


Переключатели FILTER (CHANNEL A, B)
Независимые ВЧ/НЧ-обрезные фильтры
установлены на каналах A и B. Данные пере-
ключатели позволяют срезать нежелательные
частоты.
Переключатель LOW CUT
LOW CUT
40Hz
OFF 80Hz
80 Hz ......Срезает частоты ниже 80 Гц
на 1 дБ/октава.
40 Hz ......Срезает частоты ниже 40 Гц
на 1 дБ/октава.
OFF ........Отключает фильтр среза НЧ.
Переключатель HIGH CUT
HIGH CUT
5kHz
OFF 10kHz
10 kHz ....Срезает диапазон 10 кГц на 6дБ/ок-
тава.
5 kHz ......Срезает диапазон 5 кГц на 6дБ/окта-
ва.
OFF ........Отключает фильтр среза ВЧ.

Регуляторы громкости (CHANNEL A, B)
При помощи этих регуляторов устанавливаются
выходные уровни каналов A и B: - * дБ и 0 дБ.

Переключатель OUTPUT VOLTAGE
Устанавливает выходное напряжение линии:
100 В или 70 В.
•
•

Клеммы подсоединения громкоговори-
телей SPEAKERS (CHANNEL A, B)
Возможно применение объединяющего коне-
ктора.
Распайка следующая: сигнал
+ , земля – .
См.”Подсоединение громкоговорителей” на
стр. 6 для получения более подробной инфор-
мации о нагрузке сопротивления.

Входные клеммы INPUT (CHANNEL A, B)
На каналах A и B установлены балансные разъ-
емы.
Тип разъема XLR-3-31.
Распаиваются сле-
дующим образом
(IEC 6068):
Ножка 1 - земля,
 - сигнал
+ ,
 - сигнал – .
Колодка
Сигнал
+ , сигнал – и земля (G).

Земляная клемма GND
Это клемма заземления. При повышенном
шуме заземлите винт или попробуйте подсо-
единиться к корпусу микшера или предусили-
теля.
•
•
1 2
3
Cold
Ground Hot
