6

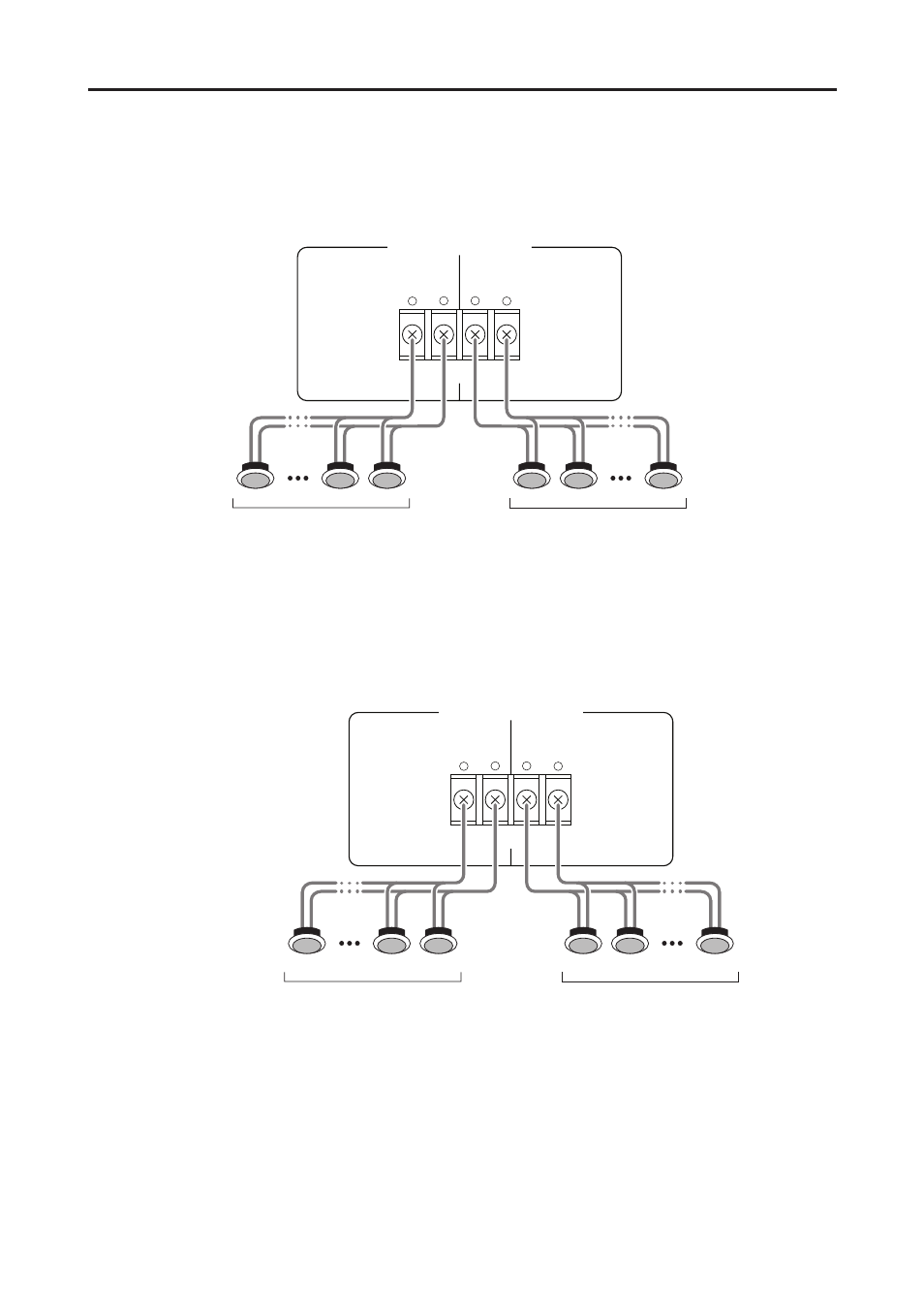

Подсоединение громкоговорителей
Серия XH150 позволяет подсоединить множество высокоомных громкоговорителей, которые парал-
лельно поддерживают линейный выход 70В или 100В. Количество громкоговорителей варьируется в за-
висимости от номинальной мощности. Общая номинальная мощность на канал может достигать 150 Вт.
ГРОМКОГОВОРИТЕЛИ
КАНАЛ B
70V = 32Ω/CHANNEL
100V = 64Ω/CHANNEL
КАНАЛ A
–
–
+
+
Общая номинальная мощность до 150 Вт
Общая номинальная мощность до 150 Вт
Например, при использовании динамиков с номинальной мощностью 15 Вт вы можете соединить до
десяти таких громкоговорителей. Можно, также, подсоединить громкоговорители с различной номи-
нальной мощностью так, как показано на рисунке ниже:
70V = 32Ω/CHANNEL
100V = 64Ω/CHANNEL
–
–
+
+
15
Вт x 10 штук (= 150 Вт)
10
Вт x 15 штук (= 150 Вт)
15
Вт
Ном. мощность
15
Вт 15 Вт
10
Вт 10 Вт
10
Вт
ГРОМКОГОВОРИТЕЛИ
КАНАЛ B
КАНАЛ A
