16
DTXTREME III Руководство пользователя
PCY135
DTXTREME III
PCY155
KP125
TP120SD
RHH135
TP100
TP100
TP100
to
6RIDE
DTXTREME III
Настройка
ВАЖНО
Необходимо изменить настройки Триггера DTXTREME III в соответствии с типом используемой ударной
установки (Стандартная установка/ специальная установка/ Акустические барабаны и т. д.). При
несоответствующей настройке могут возникнуть следующие проблемы: неправильное звучание
или несоответствующий баланс громкости между пэдами. Информация о выборе соответствующей
настройки дается в разделе «Выбор настройки триггера» на стр. 26.
Подключение пэдов
Используя в качестве справки показанную ниже иллюстрацию, подключите выходной кабель от каждого пэда к
триггерному входу, расположенному на задней панели DTXTREME III. Все триггерные входы имеют соответствующую
маркировку (SNARE и т.д.), поэтому проследите за тем, чтобы каждый пэд был подключен к соответствующему
триггерному входу.
w
ПРЕДУПРЕЖДЕНИЕ
Во избежание электрического удара и повреждения устройств, проследите за тем, чтобы при выполнении любых
подключений к входам и выходам DTXTREME III, питание было выключено.

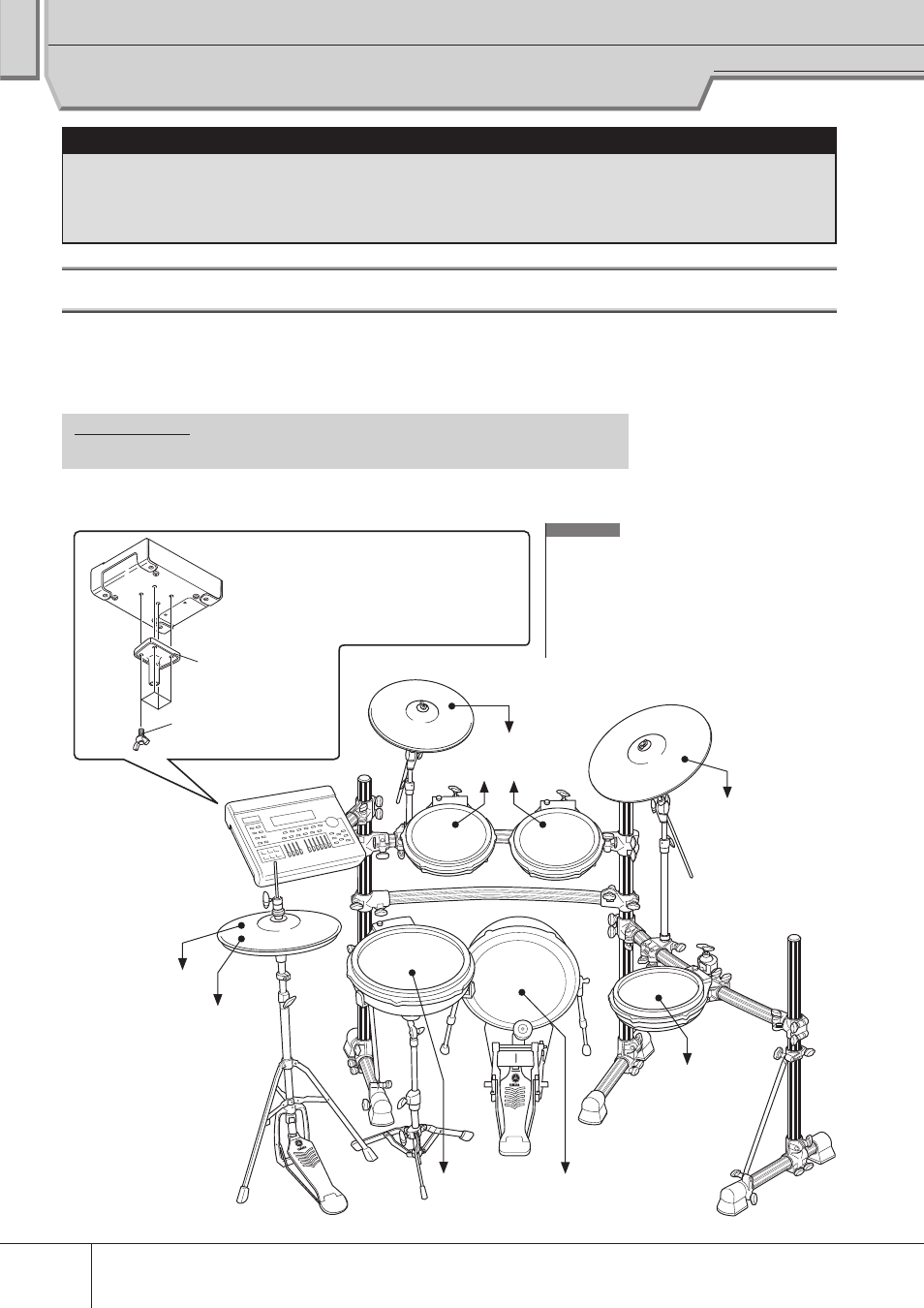

DTXTREME III Стандартная установка
ПРИМЕЧАНИЕ:
Модели пэдов, изображенные на иллюстрациях,
•
включены в стандартную/ специальную установку на
момент издания Руководства Пользователя. Имейте
в виду, что названия моделей в Вашей Стандартной
или Специальной установке могут отличаться от
представленных на иллюстрации. Для получения
последней информации о пэдах ударных корпорации
Yamaha, посетите следующий веб-сайт:
http://www.yamaha.co.jp/english/product/drums/ed/
Установка стойки модуля
Установите прилагаемую стойку модуля
на DTXTREME III с помощью крепежных
винтов стойки модуля. Используйте
только прилагаемые винты.
Стойка модуля
(прилагается)
Крепежные винты стойки
модуля х 4 (прилагаются)
К
ТОМ 1
К
CRASH
К
ТОМ 2
К
RIDE
К
HI-HAT
К контроллеру
HI-HAT
* Во-первых, подключите
выход RHH135's[PAD] к
разъему
HI-HAT на DTX-
TREME III, затем подключите
выход RHH135's [HI-HAT
CON TROL] к разъему HI-HAT
CONTROL на DTX TREME III.
К
ТОМ3
* Ножная педаль не входит в
комплектацию стандартной
установки
К
SNARE
К
KICK/ .
