148
DTXTREME III Руководство пользователя
Приложение
Прило
ж
ение
Прило
ж
ение

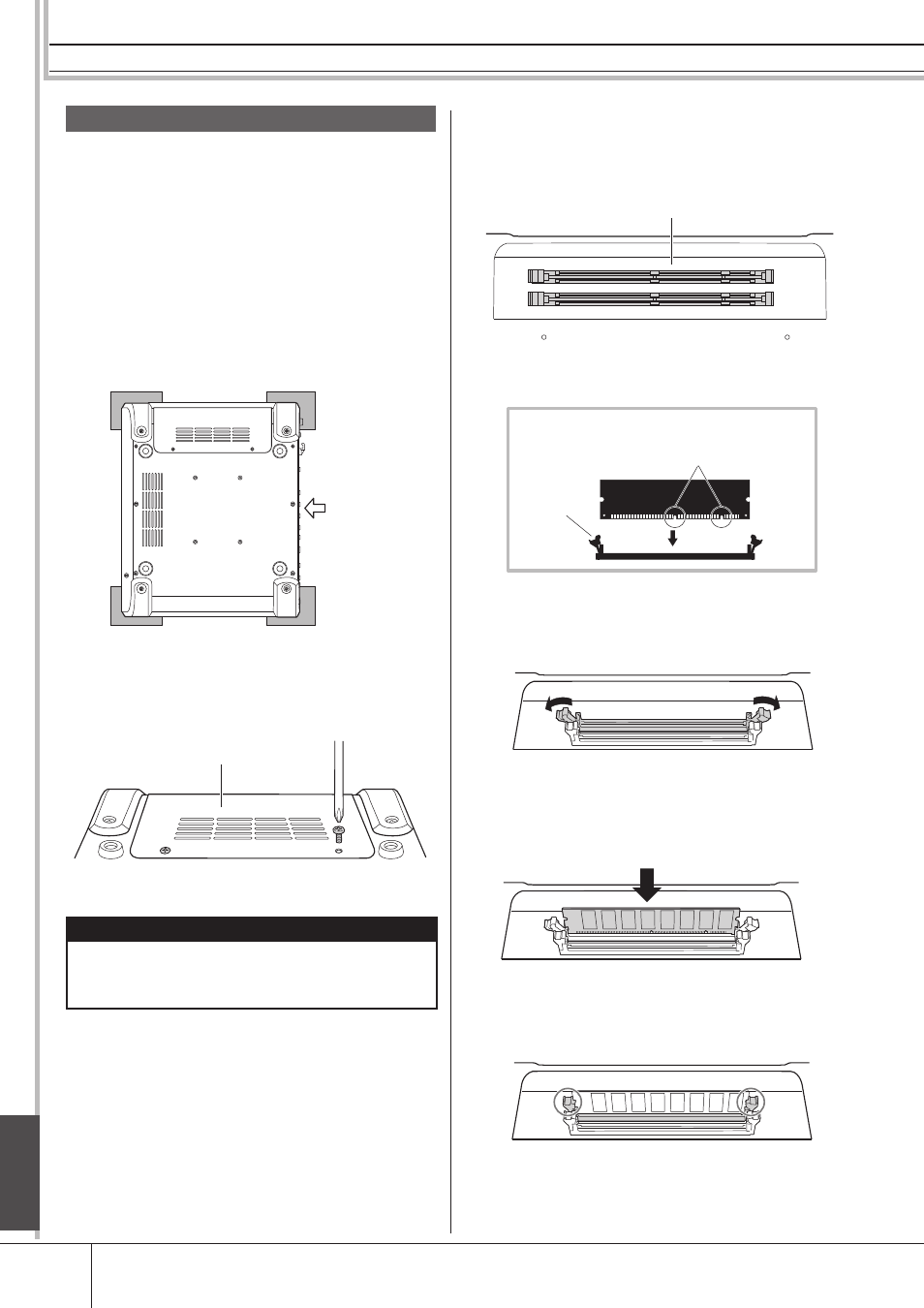

Установка дополнительного модуля памяти DIMM
Установка DIMM
1
Выключите питание DTXTREME III и
отключите сетевой шнур.
2
Поверните DTXTREME III для того, чтобы
получить непосредственный доступ к
обратной стороне.
Для защиты колеса ввода данных и слайдеров
от повреждения, установите DMXTREME III
таким образом, чтобы на всех четырех углах была
обеспечена соответствующая поддержка. Поместите
подножки на всех четырех углах. Будьте внимательны
и при этом не трогайте колесо ввода данных и
слайдеры.
Нижняя сторона
DTXTREME III
Задняя панель
3
Удаление крышки слота
Удалите винты из крышки с помощью крестовой
отвертки.
Крышка слота
Боковая сторона DTXTREME
ВАЖНО
Положите удаленные винты в безопасное место.
Они будут использованы при последующей
установке крышки на инструмент после установки
модуля памяти DIMM
4
Вставьте два модуля DIMM в разъемы
DIMM.
Место для установки DIMM
Слот DIMM x 2
Установка модулей DIMM в разъемы
Проверьте, чтобы модуль DIMM перед
установкой был выровнен.
Насечки для выравнивания
Рычажки
4-1 Потяните рычажки наружу.
4-2 Вставьте модуль DIMM в разъем вертикально.
Нажмите на модуль DIMM до тех пор, пока он не
зафиксируется.
Проверьте надежность фиксации обоих
рычажков.
