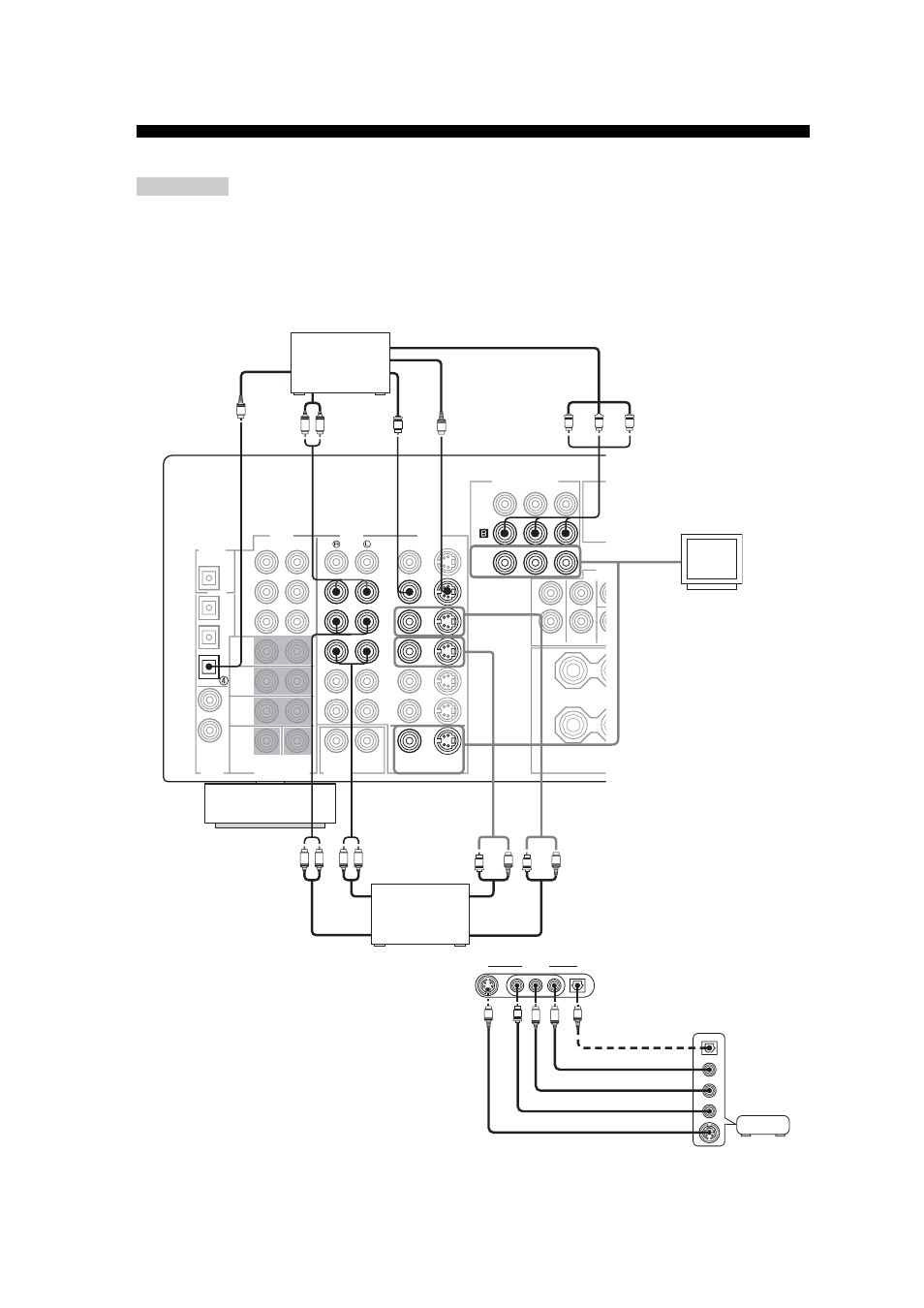

■ Подключения для других видеокомпонентов
• Если функция VIDEO CONV. (смотрите стр. 63) установлена на OFF, убедитесь, что компоненты видеоисточника
подключены к данному аппарату таким же образом, как и видеоэкран. Например, при подключении к данному аппарату
видеоэкрана через соединение VIDEO, компоненты видеоисточника также должны быть подключены к данному
аппарату через соединения VIDEO. (Даже, если функция VIDEO CONV. установлена на OFF, поступающие с компонента
видеоисточника S-VIDEO сигналы автоматически преобразовываются данным аппаратом в композитные сигналы.)
• Измененные видеосигналы выводятся только от гнезд MONITOR OUT. При записи, вы должны выполнить
одинаковый тип видеоподключения (например, S-видеоподключение) между каждым компонентом.
■ Гнезда VIDEO AUX (на фронтальной
панели)
Данные гнезда используются для подключения
любого видеоисточника к данному аппарату,
например, игровой консоли или видеокамеры.
