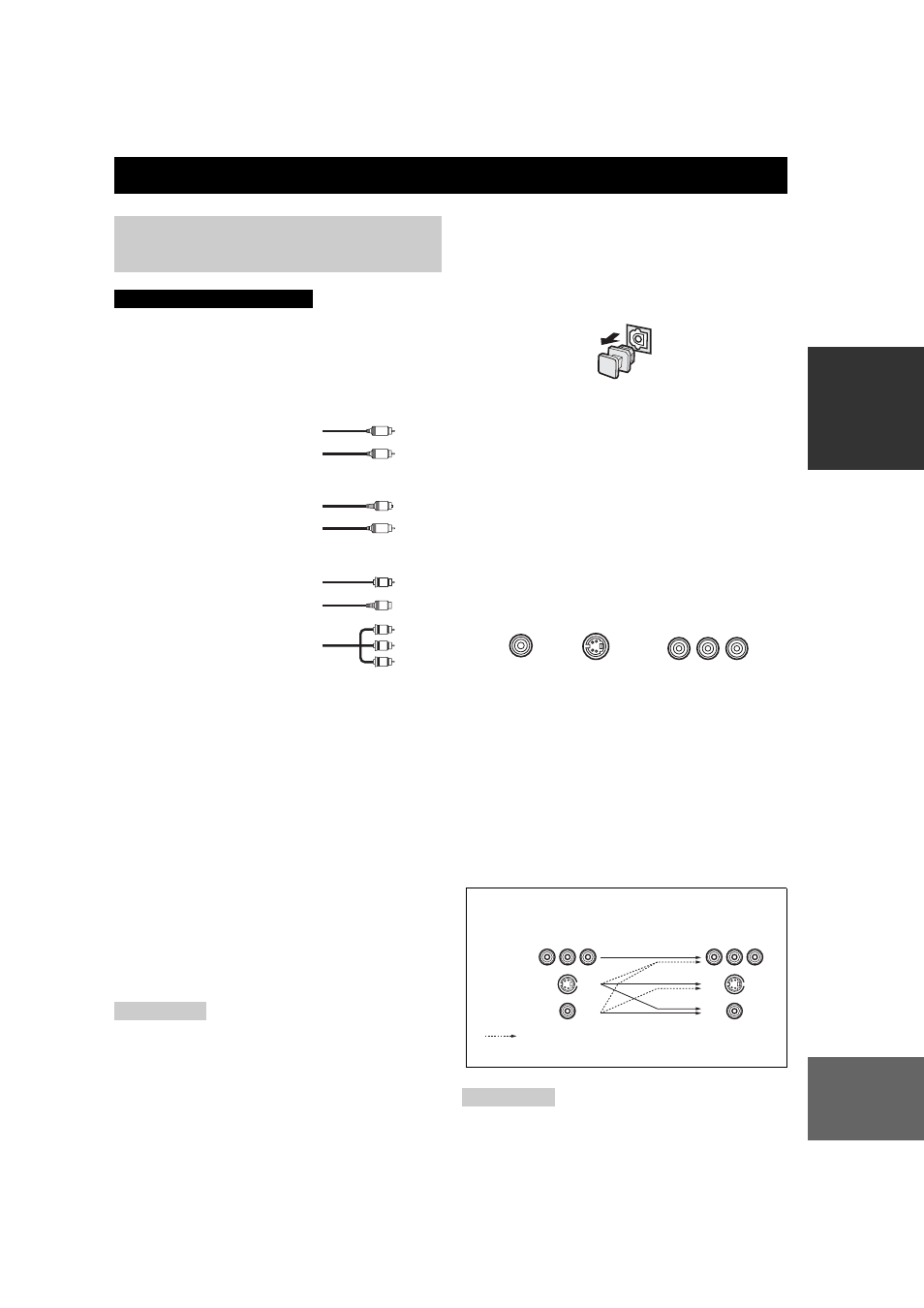

ПОДКЛЮЧЕНИЯ

15

ПОДГО

ТОВКА

Русский

Не подключайте данный аппарат или другие
компоненты к источникам электроэнергии, пока не
произведены все подключения между компонентами.

Индикации кабелей

Аналоговые гнезда

Подключив пальчиковый аудиокабель к
аналоговым гнездам данного аппарата, можно
принимать аудиосигналы от аудиокомпонентов.
Подключите красные штекеры к правым гнездам
и белые штекеры к левым гнездам.

Цифровые гнезда

Данный аппарат оборудован цифровыми гнездами для
прямой передачи цифровых сигналов по
коаксиальному или оптико-волоконному кабелям. Вы
можете использовать цифровые гнезда для приема
битовых потоков PCM, Dolby Digital и DTS. При
подключении компонентов к гнездам COAXIAL и
OPTICAL одновременно, приоритет отдается
сигналам, поступающим в гнездо COAXIAL. Все
цифровые входные гнезда совместимы с цифровыми
сигналами с частотой стробирования 96 кГц.

Цифровые и аналоговые сигналы независимо
обрабатываются данным аппаратом. Таким образом,
аудиосигналы, поступающие в аналоговые гнезда,
выводятся только от аналоговых гнезд OUT (REC).
Таким же образом, аудиосигналы, поступающие в
цифровые гнезда (OPTICAL или COAXIAL), выводятся
только от гнезда DIGITAL OUTPUT.

Колпачок предохранения от пыли
Перед подключение оптико-волоконного кабеля,
удалите колпачок от оптического гнезда. Не
выбрасывайте колпачок. Если вы не используете
оптическое гнездо, обязательно вставьте колпачок на
место. Данный колпачок предохраняет гнездо от пыли.

Видеогнезда

Данный аппарат оборудован тремя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на экране. Сигналы, поступающие в
гнезда S VIDEO данного аппарата, автоматически
преобразовываются для выхода через гнезда VIDEO.
При установке функции VIDEO CONV. на ON
(смотрите стр. 63), сигналы, поступающие от гнезд
VIDEO, могут выводиться через гнезда S VIDEO и
COMPONENT VIDEO. Таким же образом, сигналы,
поступающие от гнезд S VIDEO, могут также
выводиться от гнезд COMPONENT VIDEO.

Гнезда VIDEO
Для обычных композитных видеосигналов.

Гнезда S VIDEO
Для S-видеосигналов, разделенных на видеосигналы
якрости (Y) и цвета (C) для достижения
высококачественного цветного воспроспроизведения.

Гнезда COMPONENT VIDEO
Для компонентных сигналов, разделенных на сигналы
яркости (Y) и различия цветов (R

B

, P

R

) для обеспечения

наилучшего качества воспроизведения картинки.

При одновременном приеме сигналов через гнезда S VIDEO и VIDEO,
приоритет отдается сигналам, поступающим через гнездо S VIDEO.

ПОДКЛЮЧЕНИЯ

Перед подключением
компонентов

Примечание

ПРЕДУПРЕЖДЕНИЕ

S

V

O

Y

P

B

P

R

L

R

C

левые аналоговые кабели

правые аналоговые кабели

оптические кабели

коаксиальные кабели

видеокабели

S-видеокабели

Для аналоговых сигналов

Для цифровых сигналов

Для видеосигналов

компонентные видеокабели

Примечание

VIDEO

S VIDEO

COMPONENT VIDEO

P

R

P

B

Y

S VIDEO

VIDEO

COMPONENT
VIDEO

Поток сигналов внутри данного аппарата

Только при установке параметра
VIDEO CONV. на ON (смотрите стр. 63).

Выход

(MONITOR OUT)

Вход
