СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ
10
1 Гнезда DIGITAL OUTPUT
Более подробно, смотрите стр. 19.
2 Аудиокомпонентные гнезда
Для информации по подключению, смотрите
стр. 19.
3 Видеокомпонентные гнезда
Для информации по подключению, смотрите
стр. 16 и 18.
4 Терминалы антенн
Для информации по подключению, смотрите
стр. 21.
5 Терминалы колонок PRESENCE/ZONE 2
Для информации по подключению, смотрите
стр. 12.
6 Гнезда REMOTE IN/OUT
Более подробно, смотрите стр. 71.
7 Гнездо CONTROL OUT
Терминал вывода управления для коммерческого
использования.
8 AC OUTLET(S)
Используется для подачи электроэнергии для
других аудио/видеокомпонентов (смотрите
стр. 22).
9 Гнезда DIGITAL INPUT
Более подробно, смотрите стр. 16, 18 и 19.
0 Гнезда MULTI CH INPUT
Для информации по подключению, смотрите
стр. 17.
A Гнезда ZONE 2 OUTPUT
Данные гнезда выводят только аналоговые
сигналы. Смотрите стр. 71 для более подробной
информации.
B Гнезда PRE OUT
Для информации по подключению, смотрите
стр. 20.
C Терминалы колонок
Для информации по подключению, смотрите
стр. 12.

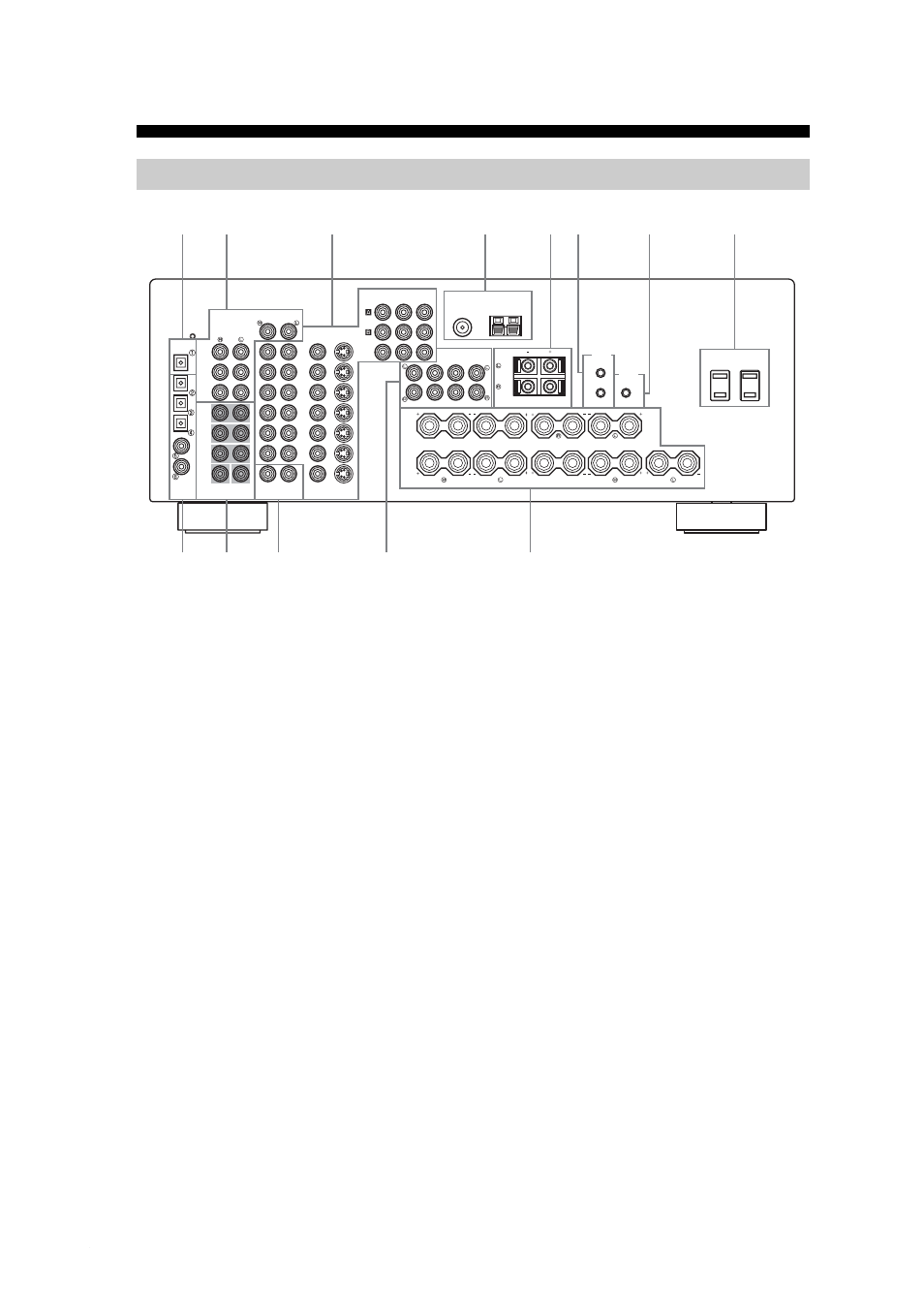

Задняя панель
GND
AUDIO
AUDIO
DIGITAL
INPUT
DVD
DVD
CD
COAXIAL
DTV/CBL
MD/CD-R
MD/CD-R
SUB
WOOFER
SURROUND
BACK
SURROUND
FRONT
OUT
(REC)
IN
(PLAY)
MD
/CD-R
CD
PHONO
DVD
VIDEO
MONITOR
OUT
DTV
/CBL
DVD
COMPONENT VIDEO
P
R
P
B
Y
75
Ω UNBAL.
FM
ANT
AM
ANT
GND
TUNER
DTV/
CBL
IN
VCR 1
OUT
IN
DVR/
VCR 2
OUT
CENTER
DIGITAL
OUTPUT
MULTI CH INPUT
ZONE 2
OUTPUT
VIDEO
S VIDEO
MONITOR OUT
FRONT
SUB
WOOFER
FRONT
A
B
CENTER
SINGLE
PRE OUT
SURROUND
SURROUND
BACK
PRESENCE/
ZONE 2
OUT
IN
REMOTE
CONTROL
OUT
AC OUTLETS
SWITCHED
+12V
15mA MAX.
SPEAKERS
SURROUND
CENTER
SURROUND BACK
OPTICAL
1
2
3
4*
7*
8
6*
5*
9
0
A*
B
C
