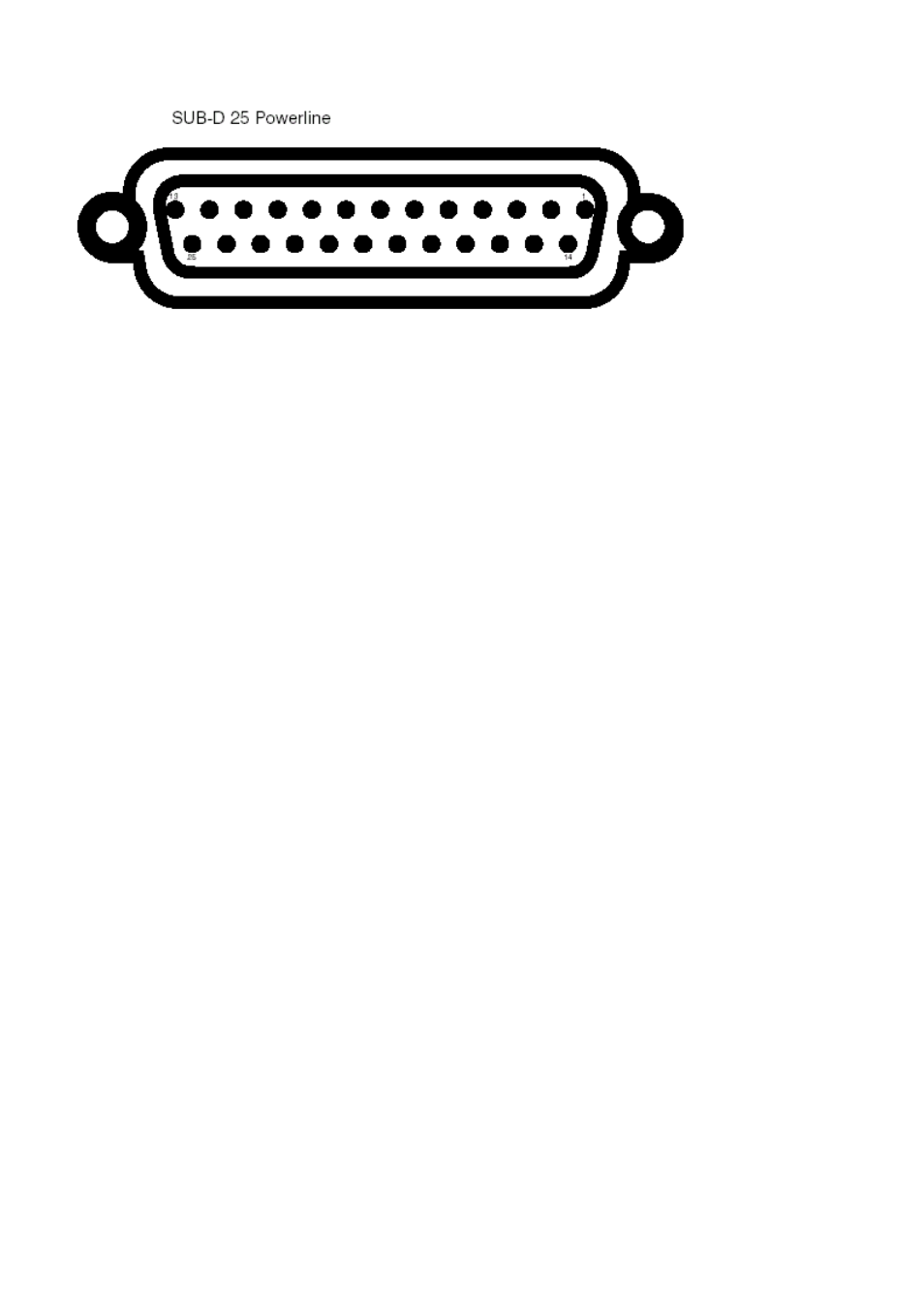

контакт
Сигнал
цветовой код кабеля
1
GND
Экран
2
GND
Экран
3
+24 V
красный
4
- 24 V
синий
5
Mode
бело/оранжевый
6
Control 2
коричневый
7
Audio
бело/зеленый
8
MicBus
бело/синий
9
Control 3
бело/красный
10
Control 1
желтый
11
+24 V
бело/коричневый
12
- 24 V
оранжевый
13
GND
n.c.
14
GND
Экран
15
+24 V
пурпурный
16
-24 V
серый
17
GND
n.c.
18
GND
черный
19
Audio
бело/зеленый
20
Mic Bus
бело/синий
21
GND
зеленый
22
GND
бело/пурпурный
23
GND
бело/желтый
24
+24 V
белый
25
-24 V
бело/черный
