14
5. Аудио интерфейс AEC / Telco
Этот интерфейс обеспечивает специализированное оконечное устройство для непосред-
ственного подключения конференц системы к большинству внешних гибридных телефонов
или кодерам видеоконференции, что позволяет пользователям системы общатьс с удален-
ными участниками. При использовании вместе с гибридом телефона, конференц система
Conference ONE может позволить связываться с удаленными участниками через стандар-
тные телефонные линии. При использовании вместе с кодером видеоконференции,
ConferenceONE обеспечивает аудио составляющую видеоконференции. Для того чтобы из-
бежать возврата эхо к удаленным участникам, устройство должно обеспечивать эффектив-
ную регулировку эхо (AEC). Конференц система ConferenceONE не обеспечивает эту функ-
цию регулировки эхо.
5.1 Уровни интерфейса

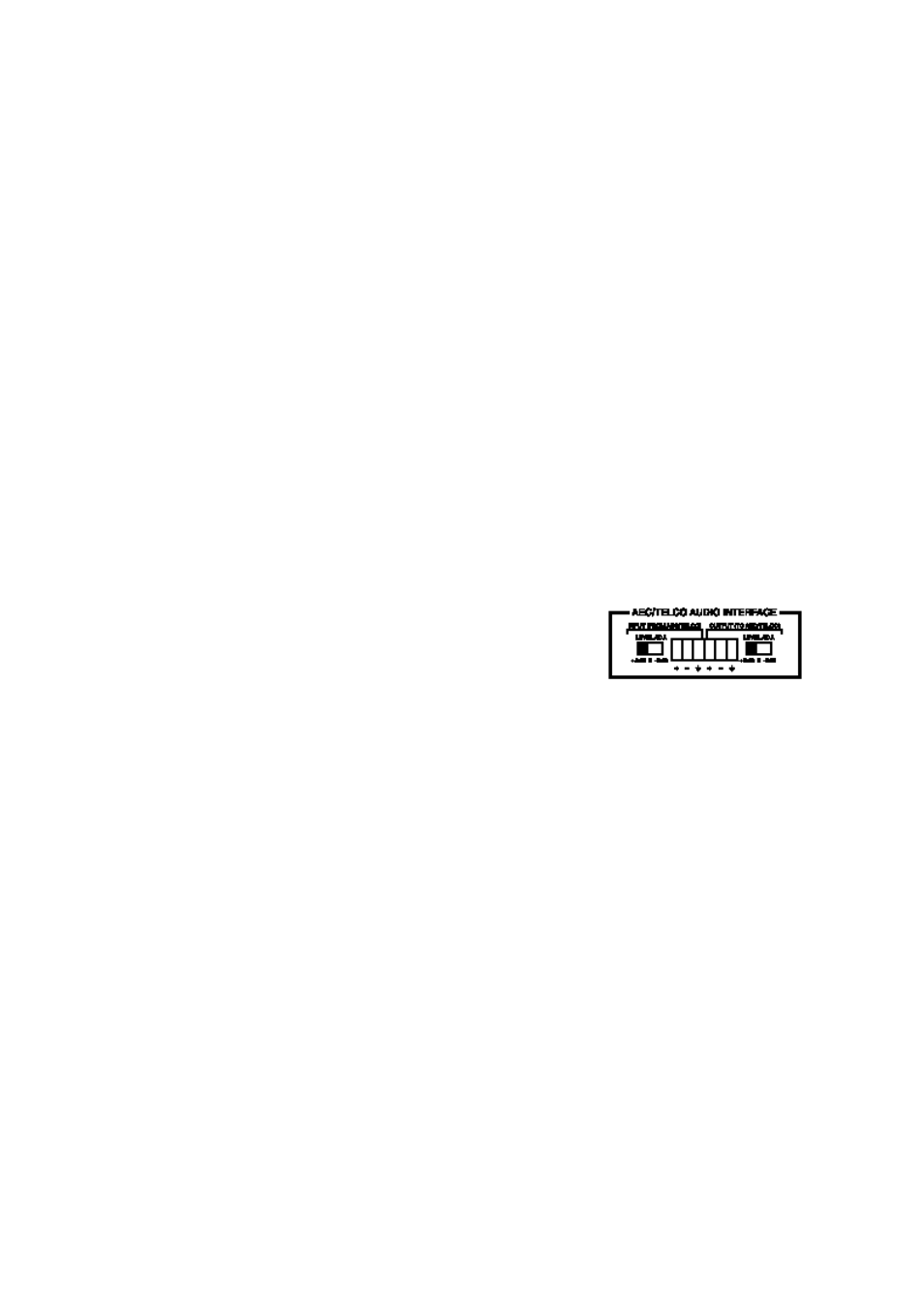

Интерфейс обеспечивает профессиональные симметрич-
ные линейные сигналы, с номинальным уровнем 0 или
+4dBu. Переключатели Регулировки Уровня, установленные
рядом с блоком разъема позволяют установить соответ-
ствие оптимального уровня с кодеком / гибридом, который
может потребоваться выше или ниже номинальных уровней
речи для обеспечения правильной работы. Для поддержа-
ния одинакового уровня входа и выхода, переключатели дол-
жны быть установлены на одинаковые позиции. Если кодек/
гибрид дают более слабый уровень, чем номинальные уров-
ни принимаемого сигнала от удаленного участника (принима-
емая речь в системе Conference ONE будет звучать слабее,
чем местная речь), переключатели должны быть установле-
ны на позицию -5дБ для соответствия более низкому, чем
номинальный уровень принимаемого входного сигнала. Это
будет поднимать уровень принимаемой речи, слышимой от
динамика и уменьшать уровень передаваемой речи. Проти-
воположный эффект получится при установке переключате-
ля на позицию +5дБ. Заметьте, что эти переключатели не
могут быть использованы для компенсации плохих условий в
линии. Для обеспечения надежной телеконференции, вне-
шний телефонный гибрид или видеоконференц кодек дол-
жен иметь возможность получения постоянных уровней при-
нимаемого сигнала для Conference ONE в диапазоне усло-
вий.
5.2 Симметричные / нессиметричные соединения
6-ти пиновая контактная колодка обеспечивает подключение к системе симметричного аудио
входа и выхода. Если гибрид / кодек используют нессиметричные входы и выходы, выполни-
те подключения к Conference ONE «+» разъема и земля, оставляя разъем «-» открытым.
5.3 Установки интерфейса внешнего устройства
Для получения информации о необходимых установках внешнего телефонного гибрида и
видео конференц кодека, смотрите соответствующие руководства пользователя.
