20

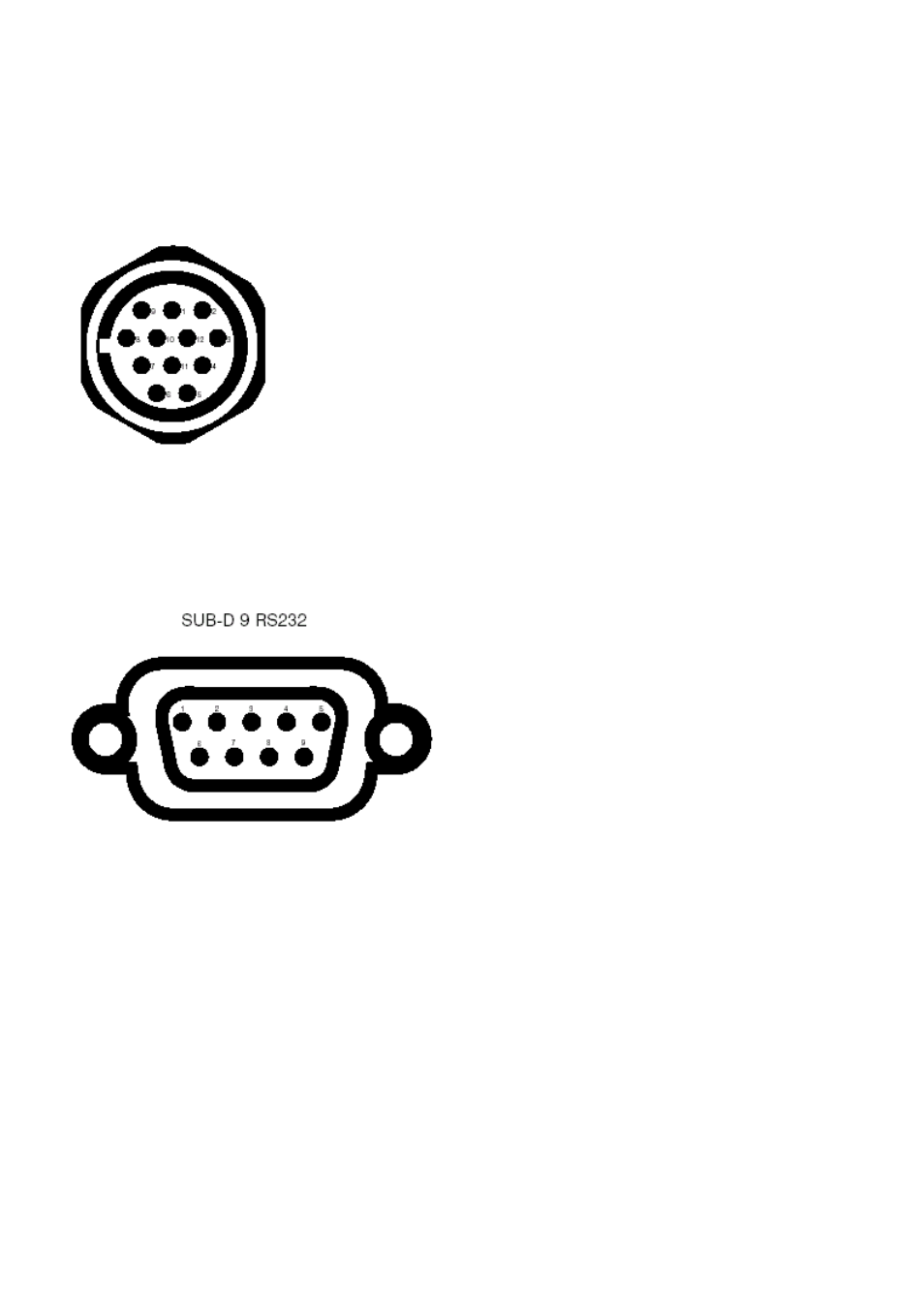

9. Приложение А - назначения контакта разъема
кабель шины Minicon
Контакт Сигнал
цветовой код кабеля
1
Audio 1
черный
2
Control 2 синий
3
-24 V
серый
4
GND коричневый
5
GND пурпурный
6
GND красно/серый
7
GND красный
8
+24 V
розовый
9
Control 3 желтый
10
Control 1 зеленый
11
Mic Bus
белый
12
Mode
красно/синий
Экран подключен к корпусу разъема
Контакт
сигнал
1
n.c.
2
TXD
3
RXD
4
n.c.
5
GND
6
n.c.
7
n.c.
8
n.c.
9
n.c.
