RD-170 Ïîäãîòîâêà ê ðàáîòå è îñíîâíûå âîçìîæíîñòè
10

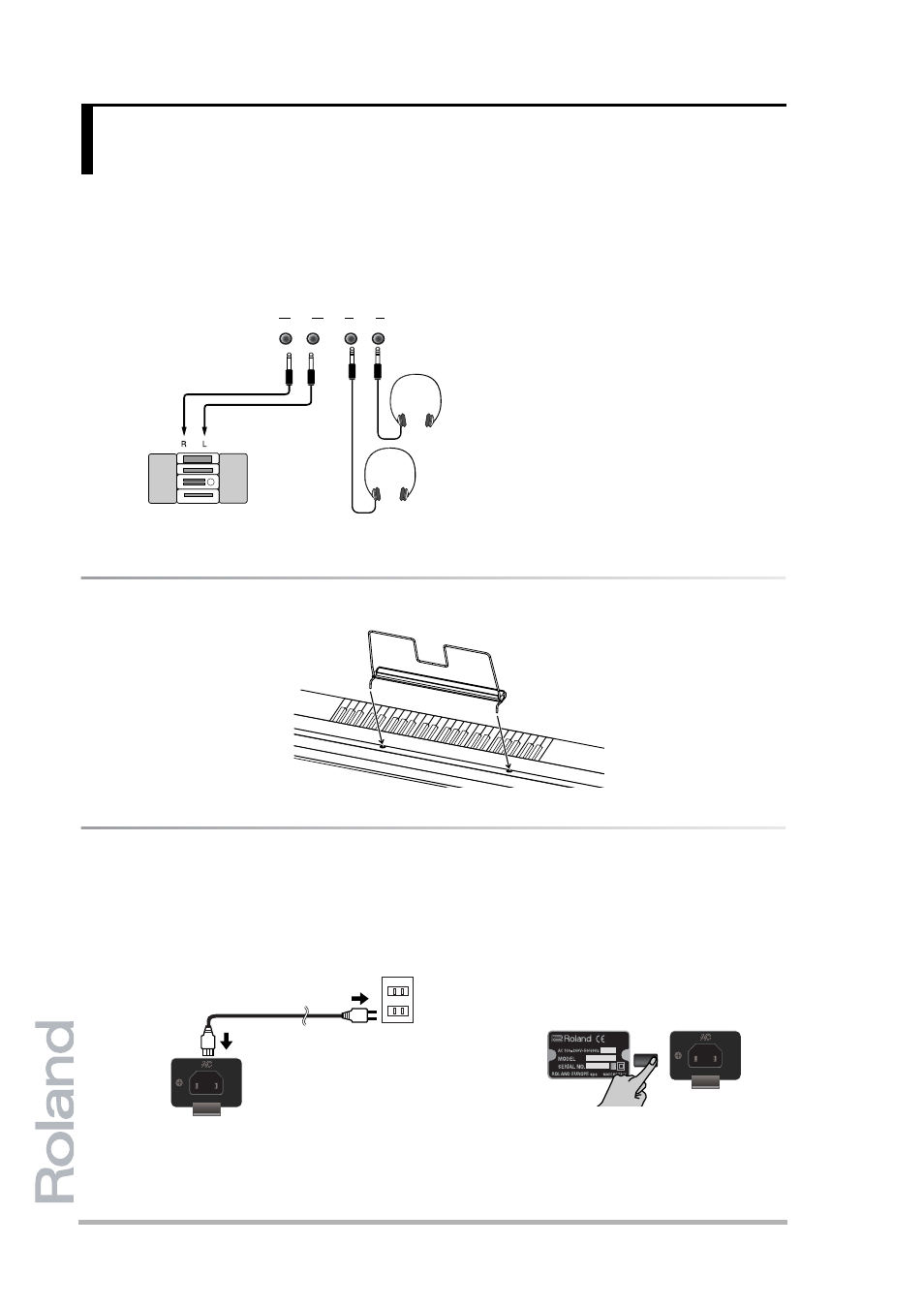

Подключение
RD-170 не имеет встроенных усилителя и динамиков. Поэтому, чтобы услышать звучание инструмен-
та, необходимо подключить к инструменту либо бытовой усилитель, либо клавишный комбик. Если
Вы используете монофонический усилитель, соедините выходной разъем инструмента L(Mono) с вход-
ным разъемом усилителя. Возможно также использование одной или двух пар наушников (серии Roland
RH) - в этом случае усилитель не нужен.
(1) Выключите RD-170 и устройство, к ко-
торому Вы его подключаете (усили-
тель, комбик и т. д.).
(2) С помощью двух аудио кабелей под-
соедините разъемы INPUT бытового
усилителя или клавишного комбика к
разъемам OUTPUT Вашего
инструмента.
Если усилитель мощности имеет
разъемы RCA/phono, к нему можно
подключить аудио кабели Roland PJ-
1M.
(3) Включите в сеть сначала RD-170, а за-
тем внешнее устройство.
(4) Установите нужную громкость RD-170
и внешнего устройства.
Установка пюпитра
Установите пюпитр, как это показано на иллюстрации.
При перемещении инструмента рекомендуем в целях безопасности предварительно снять пюпитр.
Включение/выключение инструмента
Включайте различные устройства в порядке, указанном ниже. Включая устройства в другом порядке, Вы
рискуете повредить усилитель и динамики.
(1) Подсоедините шнур питания, поста-
вляемый вместе с RD-170, к соответст-
вующему разъему на задней панели
инструмента. Другой конец шнура
вставьте в электророзетку.
(2) Прежде чем включить фортепиано,
установите ползунок [Volume] в край-
нее нижнее положение, а затем на-
жмите на переключатель [Power].
Через несколько секунд загорится
дисплей.
Теперь Вы можете играть на инстру-
менте. Отрегулируйте громкость с по-
мощью ползунка [VOLUME].
Note: Инструмент снабжен схемой защиты.
Поэтому для того, чтобы он заработал в нор-
мальном режиме, необходим краткий про-
межуток времени (несколько секунд).
(3) Чтобы выключить инструмент, уста-
новите ползунок [VOLUME] в крайнее
нижнее положение, а затем нажмите на
переключатель [POWER].
Дисплей погаснет. Инструмент отклю-
чен от сети.
3. Подготовка к работе и основные
возможности
OUTPUT
PHONES
R
1
2
L (MONO)
Музыкальный центр,
клавишный комбо
серии KC и т.д.
Аудио кабель
Стерео наушники
(RH-50, RH-25 и т.п.)
W
E
