Задняя панель – Инструкция по эксплуатации Roland rd-170
Страница 11
Ðóêîâîäñòâî ïîëüçîâàòåëÿ
9

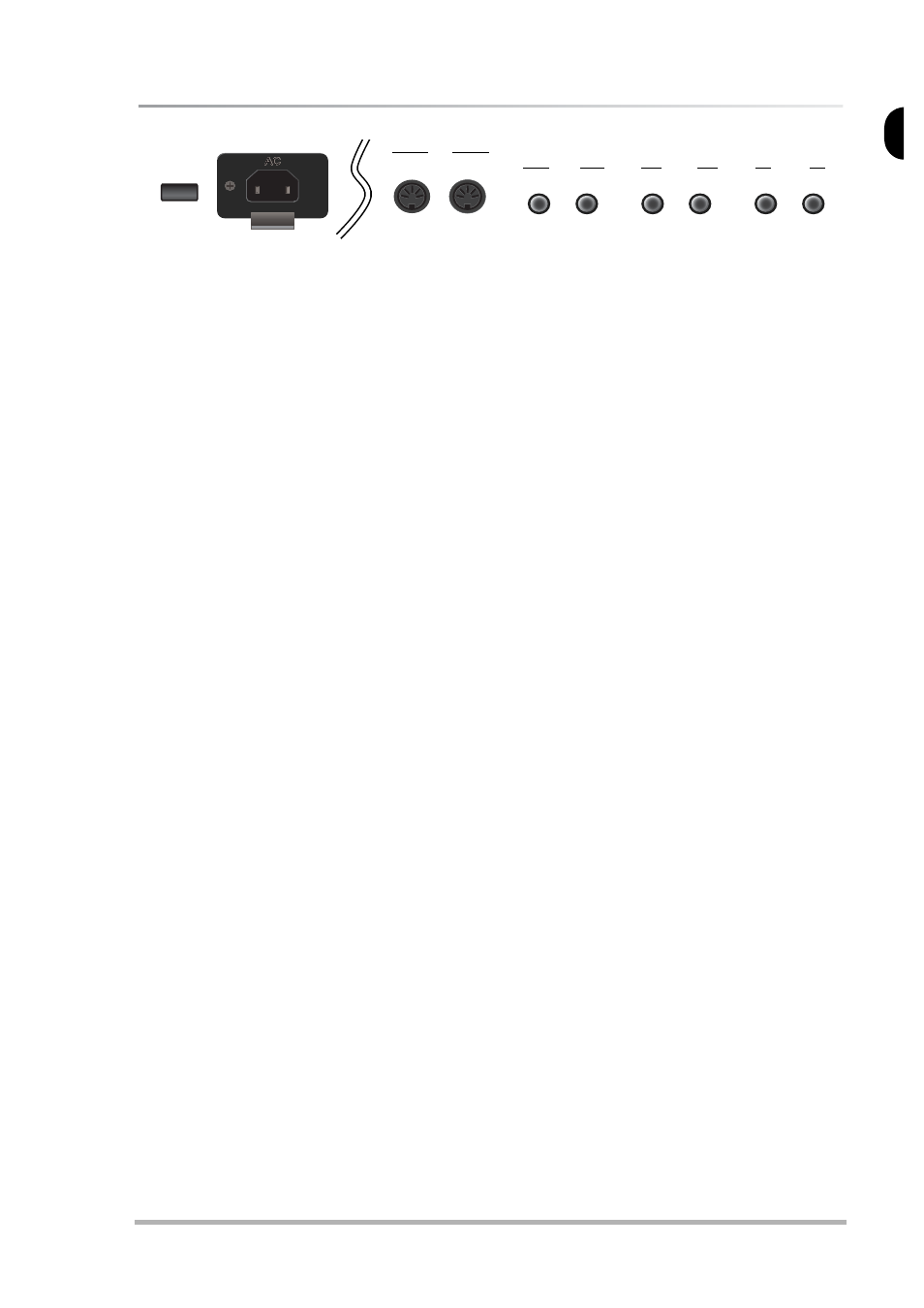

Задняя панель
1
Кнопка Power
Используйте данную кнопку для
включения/выключения инструмента.
2
Разъем для подключения сетевого
шнура
Сюда подключается входящий в по-
ставку шнур питания.
3
Гнезда MIDI IN и MIDI OUT
Если Вы хотите управлять каким-либо
внешним устройством с помощью RD-
170, подсоедините разъем MIDI IN
этого устройства к разъему MIDI OUT
инструмента.
Чтобы управлять RD-170 с внешнего
MIDI-устройства (секвенсора, синтеза-
тора и так далее), подсоедините
разъем MIDI IN RD-170 к разъему
MIDI OUT внешнего устройства.
4
Гнездо для педали Damper
Сюда Вы можете подсоединить пе-
даль (поставляется вместе с инстру-
ментом), которая будет работать в ре-
жиме Hold (т. е. будет удерживать ис-
полняемые Вами ноты).
Продолжительность удерживаемых
нот будет зависеть от положения пе-
дали (эффект half-damper).
5
Гнездо для педали Soft/Expr
Сюда Вы можете подключить педали
DP-2, DP-6, BOSS FS-5U либо EV-5 (все
педали в стандартную поставку не вхо-
дят и приобретаются отдельно).
Первые три педали могут работать в
режиме Soft или Sostenuto. EV-5 функ-
ционирует как педаль экспрессии.
Note: Вы можете выбрать, назначать ли эф-
фекты с педалей на один (верхний или ниж-
ний), или на оба тона. Это относится к игре с
наложением тонов или с разделением
клавиатуры.
Note: Не подсоединяйте в гнездо Soft/Expr.
педаль damper.
Note: Подробнее о режиме Soft и Sostenuto, а
также о работе педали экспрессии EV-5 см.
стр. 30.
6
Выходные гнезда [R], [L/MONO]
Эти гнезда позволяют подключить
RD-170 к клавишному комбику (на-
пример, серии Roland КС), бытовому
усилителю, паре активных мониторов
(серии Roland MA) и т. д. RD-170 не
имеет встроенных динамиков.
7
Гнезда для наушников 1 и 2
Сюда подключаются стереонаушники
(приобретаются отдельно) - напри-
мер, серии Roland RH. Возможно од-
новременное подключение двух пар
наушников.
MIDI
PEDAL
OUTPUT
PHONES
DAMPER
R
1
2
L (MONO)
SOFT/
EXPR.
OUT
IN
1
2
5
6
7
3
4
