16
Описание панелей

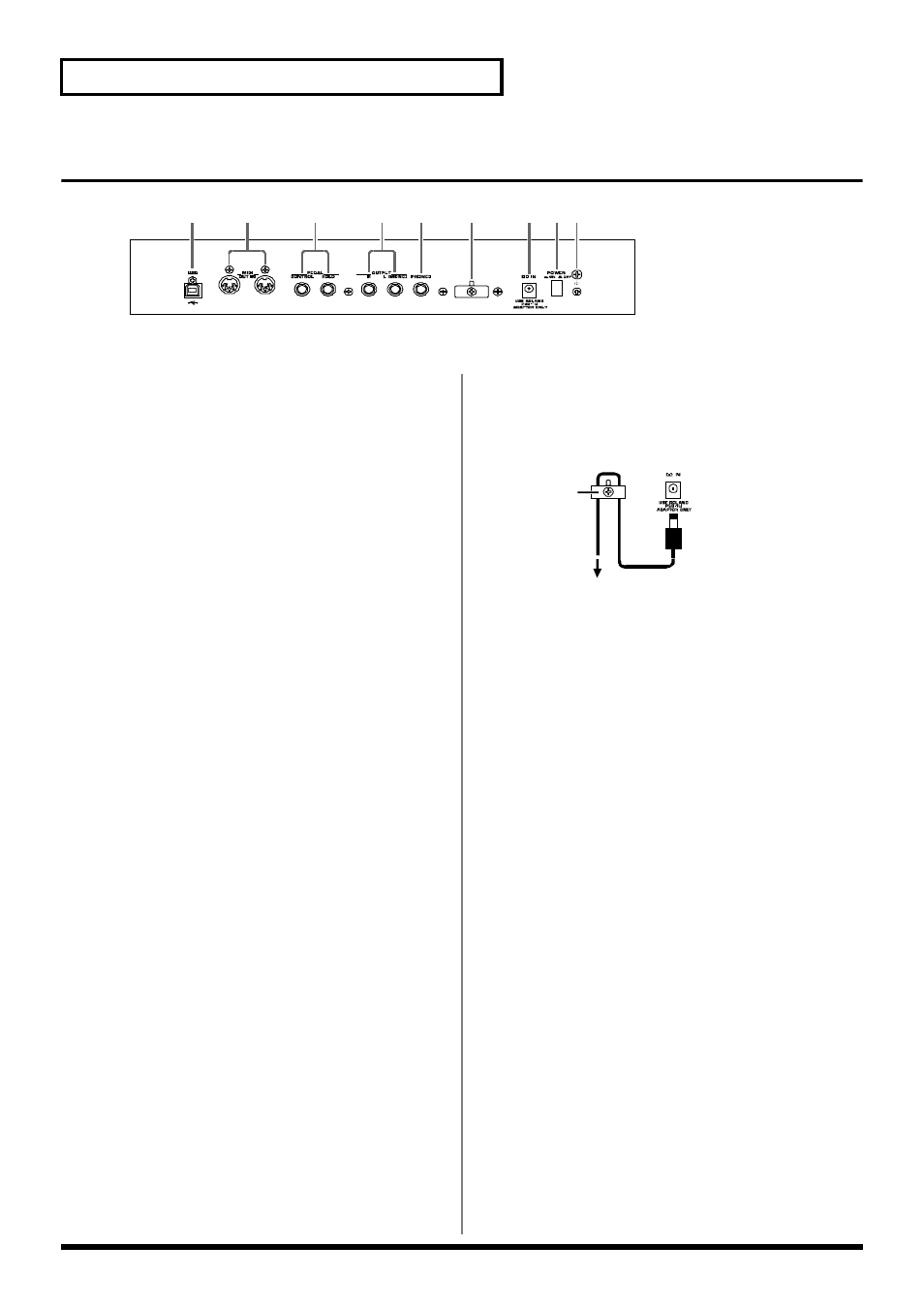

Задняя панель
fig.04-02
A
Коннектор USB
обеспечивает коммутацию с ПК через универсальную
последовательную шину (стp. 139).
B
MIDI-коннекторы (IN, OUT)
Обеспечивают возможность подключения внешних MIDI-устройств, а
также прием и передачу MIDI-сообщений (стp. 129). Соединения
выполняются с помощью MIDI-кабелей (продаются отдельно).
IN:
Этот коннектор обеспечивает прием MIDI-сообщений с
внешнего устройства.
OUT:
Коннектор обеспечивает передачу MIDI-сообщений на
внешнее устройство.
C
Гнезда подключения педалей
CONTROL:
Служит для подключения опциональных педалей экпрессии (на-
пример, EV-5), переключения (DP-2 или DP-6), или ножного пе-
реключателя (BOSS FS-5U) (стp. 17).
HOLD:
Служит для подключения опциональной педали переключения (DP-2
или DP-6) или ножного переключателя (BOSS FS-5U) в качестве
педали Hold (стp. 17).
D
Выходы
Эти гнезда предназначены для вывода стерео сигналов (L/R) на
усилитель или микшер. Для вывода моно сигнала используйте гнездо
L.
E
Гнездо “PHONES”
Представляет собой гнездо для подключения наушников (продаются
отдельно) (стp. 17).
F
Якорь для фиксации шнура
Во избежание случайной отстыковки силового шнура, а также
излишней нагрузки на гнездо “DC IN“ рекомендуется зафиксировать
шнур на якоре, как показано на иллюстрации.
fig.CordHook.e
G
Гнездо “DC IN”
Служит для подключения адаптера переменного тока.
H
Выключатель мощности
Обеспечивает включение/выключение устройства (стp. 18).
I
Вывод заземления
В зависимости от конфигурации подключения инструмента его
поверхность может накапливать бесконечно малый электри-ческий
заряд. Это нормальное явление, не представляющее ни-какой
опасности. Однако, если это Вас беспокоит, соедините вывод
заземления (см. рисунок) с внешним заземлением. В за-висимости от
особенностей установки этому может сопутство-вать появление
некоторого фона. Если Вы не уверены в правильности подключения,
обратитесь в ближайшйи центр обслуживания Roland.
Нежелательные места подключения:
• водопроводные трубы (возможна опасность короткого замыкания и
электрошока)
• газовые трубы (опасность возгорания и взрыва)
• заземление телефонной линии или громоотвод.
A
B
C
E
F
G H I
D
Якорь
Розеточное гнездо
Шнур адаптера
