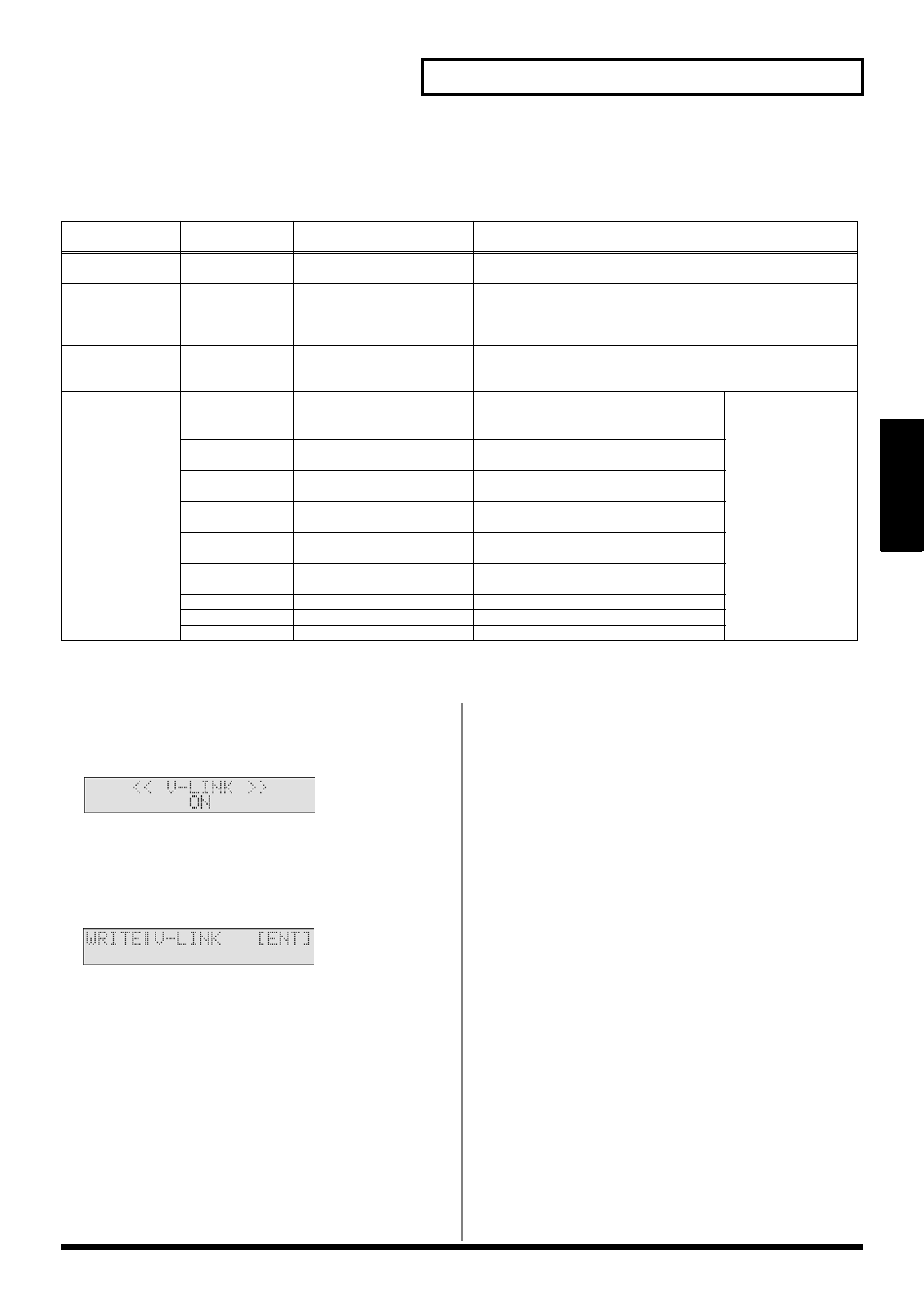

137
Использование внешнего MIDI-устройства
P
er
for
m
ing w
it
h a
n
ex
te
rn
al
M
ID
I d
ev
ice
Видео функции RS-70
По определению контроллеры RS-70 выполняют следующие видео функции. Некоторым контроллерам можно назначить другие функции.
* DV-7 не поддерживает визуальные эффекты VFX2, 3, and 4.
Установка параметров V-LINK
(V-LINK Setup)
1. При индикации V-LINK нажмите [PARAM].
fig.r10-31_40
2. Используя PAGE/CURSOR [W]/[X] , выберите параметр V-
LINK.
3. Используя VALUE [-]/[+], модифицируйте значение.
4. Нажмите [WRITE] для сохрания значений.
fig.r10-33_40
Для отмены значений нажмите [EXIT].
5. Нажмите [ENTER].
После завершения сохранения значений на дисплее отображается
сообщение “COMPLETED”.
Установочные параметры V-LINK
Local Sw (Локальный выключатель)
В зависимости от выбранного значения сообщения передаются на
звукогенератор RS-70 или на секвенсер. При значении “OFF“ RS-70 не
генерирует звуки.
Значение:
OFF, ON
Clip Tx Ch (Канал передачи сигналов переключения
клипов)
Устанавливается канал, нотные данные которого служат для
переключения клипов. При выборе “CURRENT” канал опреде-ляется
параметрами текущей партии.
Значение:
CURRENT, 1–16
Clip1 Note
Клавиши RS-70 могут использоваться для переключения 32 кли-пов.
Данный параметр опеределяет димапазон используемых нот. Диапазон
включает 32 ноты, расположенные правее ноты, выбранной для клипа
1.
Значение:
21 (A 0)– 108 (C 8)
Контроллеры Функция
V-LINK Передающееся
MIDI-сообщение Пояснение
Клавиши Клипы 1–32 Изменение программы: 00H–
1FH Нажимайте клавиши для перключения клипов.
[1]–[0] Палеты 1–10 CC 0 (Выбор банка): 00H–09H Если на дисплее отображается индикация V-LINK, кнопки [1]–[0]
служат для переключения палет 1–10. Даже если функция V-LINK
активна, но на дисплее не отображается “V-LINK”, кнопки [1]-[0]
выполняют функции, соответствующие режимам RS-70.
Джойстик Скорость
воспроизведе-ния Сгиб тона Джойстик обеспечивает контроль скорости воспроизведения
изображения. Движение джойстика вправо ускоряет воспроиз-
ведение, движение влево - замедляет (стp. 138).
[C1]
[C2]
[C3]
[CUTOFF]
[RESONANCE]
Джойстик к
модуляции Время
рассеивания CC 73 (Нарастание) [C1] (При исходном значении) контро-
лирует время рассеивания (скорость
перехода от одного видеообраза к другому). Возможно назна-
чение других
функций (стp. 138).
Color Cb CC 11 (Экспрессия) [C2] (При исходном значении контроли-
рует) Color Cb (сигнал цветоразличе-ние).
Color Cr CC 72 (Затухание) [C3] (При исходном значении) контро-
лирует Color Cr (хроматический сигнал).
Яркость CC 74 (Частота отсечения) Используйте [CUTOFF] для контроля
яркости.
VFX1 CC 71 (Резонанс) Используйте [RESONANCE] для управ-
ления видеоэффектами 1.
VFX2 CC 1 (Модуляция) Используйте джойстик для управления
видеоэффектами 2.
VFX3 CC 91 (Реверберация) Контролируются видеоэффекты 3.
VFX4 CC 93 (Хорус) Контролируются видеоэффектами 4.
Output Fade CC 10 (Панорамирование) Контролируется рассеивание сигнала.
