Product IDs – меню отображает идентификационные данные прибора – MAC address и код прибора.
Software Version – меню для просмотра версий программ различных модулей прибора.
IC1 MB – центральный процессор материнской платы (находится в основании прибора)
IC2 MB – процессор TILT материнской платы
IC3 MB – процессор PAN материнской платы
IC4 MB – микросхема энергонезависимой памяти материнской платы
IC1 B1 – процессор заслонки и цветокорректирующего фильтра на плате 1 в голове прибора
IC2 B1 – процессор колеса гобо 1, вращения гобо, колеса цвета на плате 1 в голове прибора
IC1 B2 – процессор синтеза цвета CMY на плате 2 в голове прибора
IC2 B2 – процессор колеса эффектов и вращения эффектов на плате 2 в голове прибора
IC1 B3 – процессор приводов зума, фокуса и фрост фильтра на плате 3 в голове прибора
IC2 B3 – процессор колеса гобо 2, вращения гобо и привода ириса на плате 3 в голове прибора
IC1 DS – процессор дисплея в модуле дисплея (находится в основании прибора)
IC2 DS – микросхема памяти в модуле дисплея (находится в основании прибора)

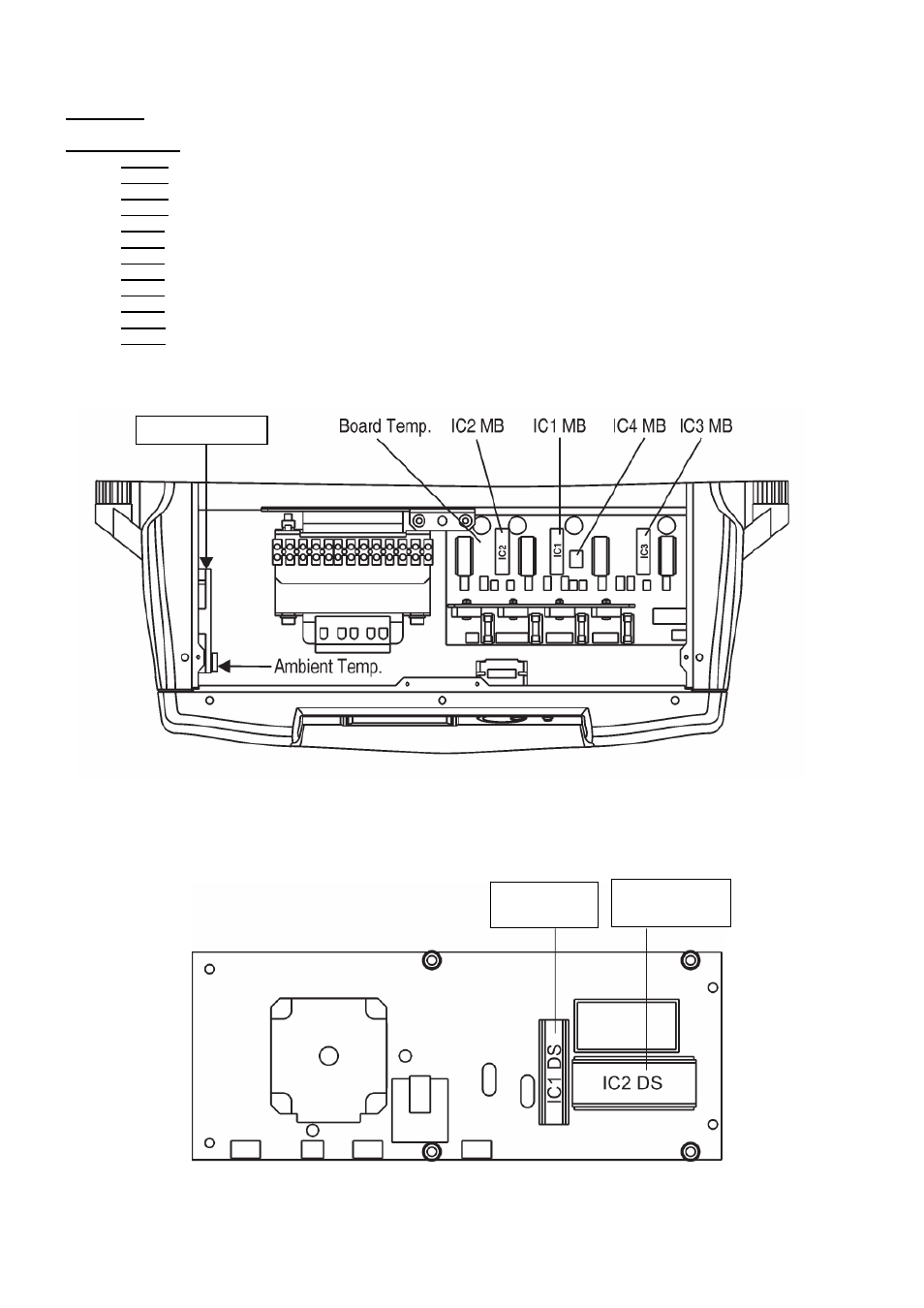

Схема расположения вентиляторов, процессоров и температурных сенсоров.
Схема модуля дисплея.
Вентилятор 10
Процессор
дисплея
Микросхема
памяти
