Ethernet / DMX подключение.
В меню прибора Set Ethernet Mode выберите режим работы Ethernet / DMX - это необходимо
сделать только для первого прибора в цепи DMX, соединенного с портом Ethernet, остальные приборы в этой
цепи должны иметь обычный адрес DMX. На вход Ethernet первого прибора подается сигнал из локальной
сети, а выход DMX первого прибора соединяется с другими приборами по цепи DMX (см. рисунок ниже).
Не забудьте установить терминатор на конце цепи. Вставьте терминатор в выходной разъем DMX
последнего устройства в цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с
резистором 120 Ом, 0.25W, припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая
ему отражаться назад в цепочку и создавать интерференционные помехи.

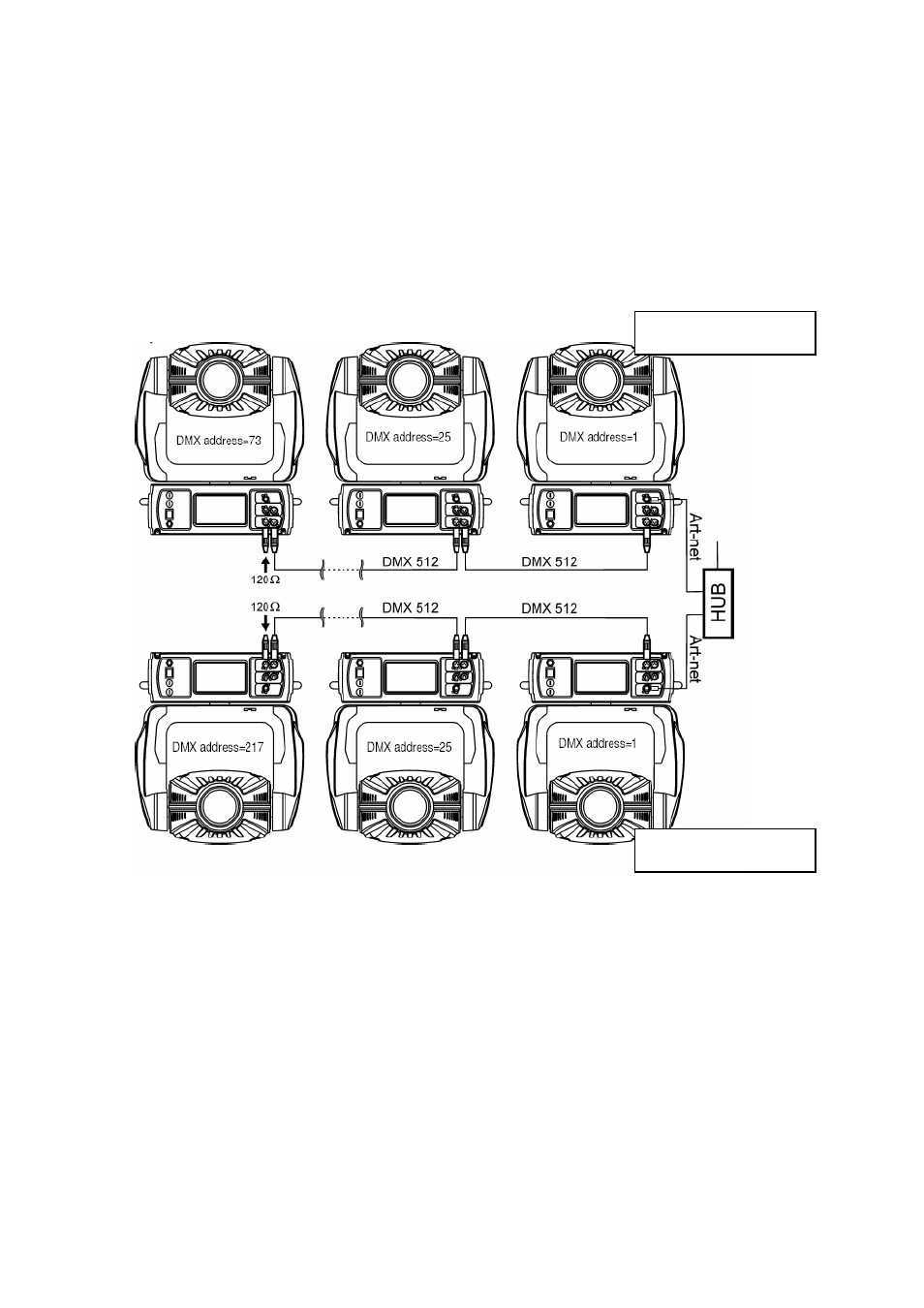

Пример подключения.
IP адрес – 002.168.002.003
DMX область – 1
IP адрес – 002.168.002.002
DMX область – 0
