ColorSpot 1200 AT / 1200E AT © ROBE Show Lighting s.r.o.
13
4.7 Соединение устройств в цепь управления
Трехконтактные и пятиконтактные разъемы цифрового входа/выхода соединены параллельно
соответствуют стандарту DMX-512, т.е., контакт 1 - экран, контакт 2 – cold (-) и контакт 3 – hot (+).
Используйте только специальный экранированный RS-485 кабель.

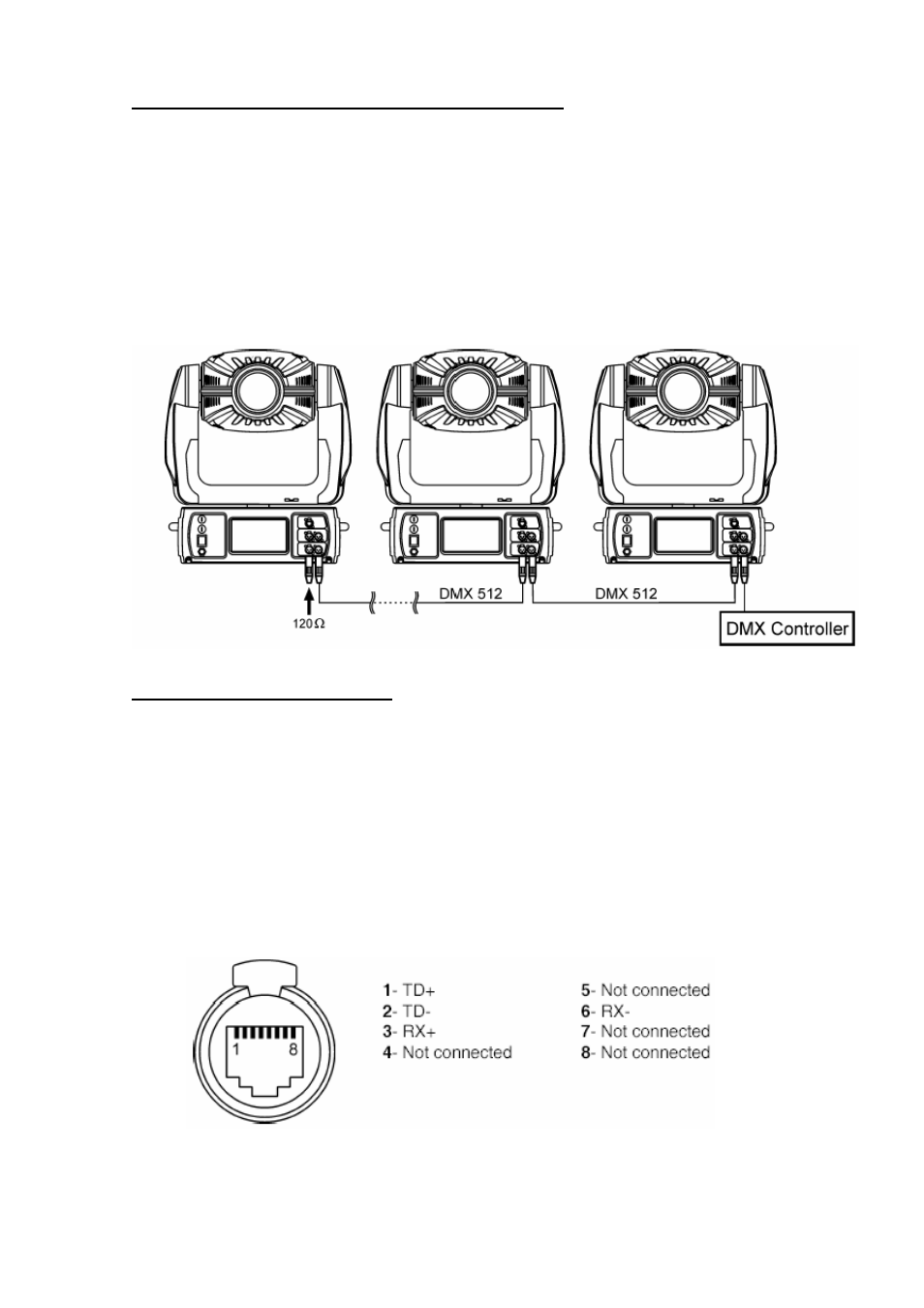

Цепь управления DMX.
1. Подсоедините выход контроллера к цифровому входу первого прибора.
2. При подсоединении дополнительных устройств, соедините выход устройства, ближайшего к контроллеру,
со входом следующего устройства.
3. Установите терминатор на конце цепи. Вставьте терминатор в цифровой выход последнего устройства в
цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с резистором 120 Ом, 0.25W,
припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая ему отражаться назад
в цепочку и создавать интерференционные помехи.
4.8 Соединение ETHERNET.
Приборы могут быть соединены по цепи передачи данных ETHERNET с использованием протокола
Art-Net. Программа управления (компьютер или пульт) должны поддерживать этот протокол.
Протокол Art-Net является способом передачи данных по сети 10 Base T ETHERNET, основанном на
сетевом протоколе TCP/IP. Этот способ позволяет передавать огромные объемы данных DMX512 через
стандартную локальную компьютерную сеть.
IP адрес – адрес узла (прибора) в сети, является уникальным для каждого прибора.
DMX universe (область) – адресное пространство, имеющее 512 DMX-адресов.
Прибор ColorSpot 1200 оборудован 8 контактным разъемом RJ-45 для соединения с сетью
ETHERNET. Рекомендуется использовать сетевой компьютерный кабель категории 5 с четырьмя витыми
парами проводов и разъемами RJ-45 для подключения к сети.
Внешний вид и распайка контактов разъема RJ-45:
