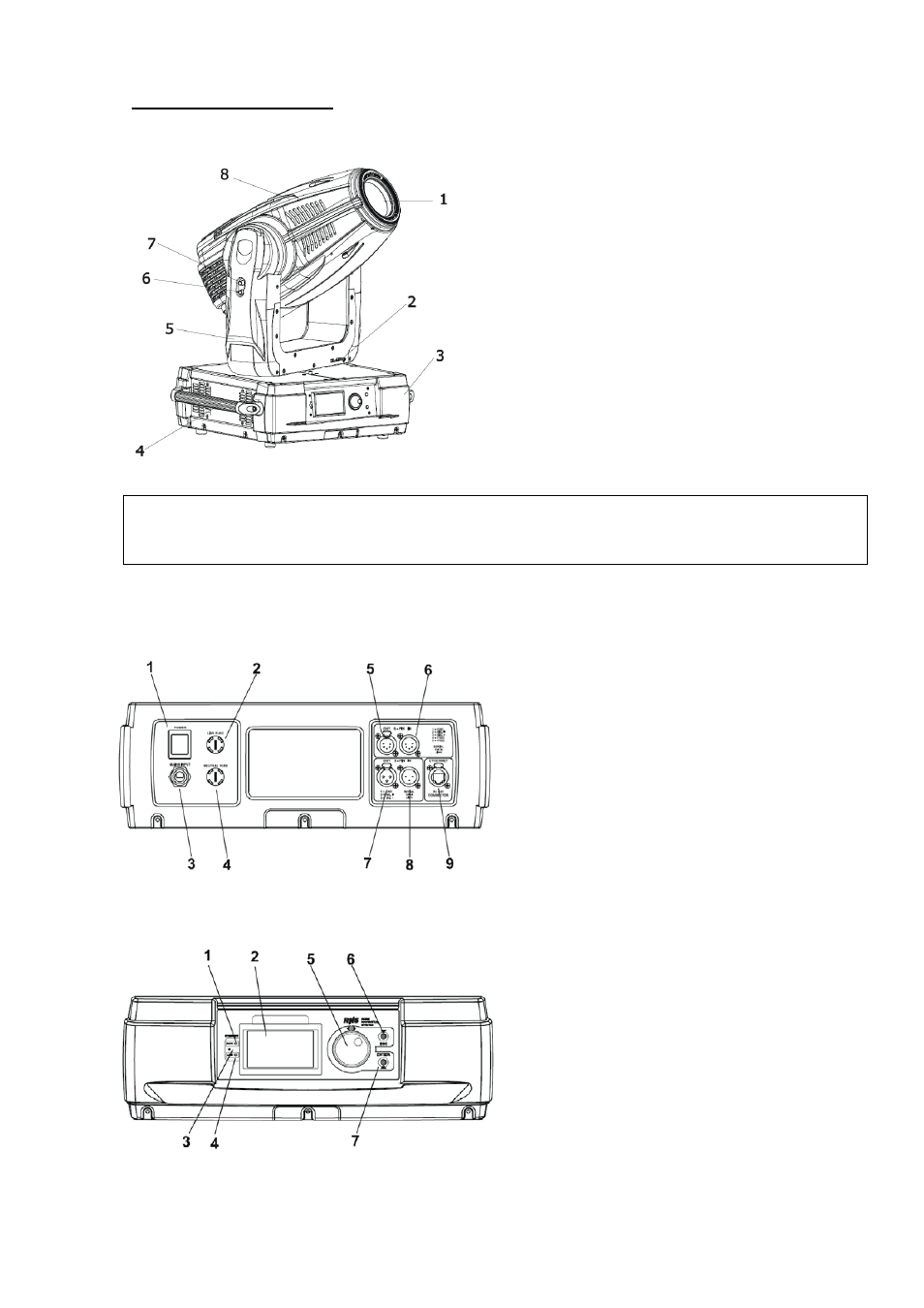

3. Описание прибора.
1. Линза.
2. Рычаг блокировки PAN.
3. Основание.
4. Ручки для подъема и переноски.
5. Поворотная лира.
6. Кнопка разблокировки TILT (зеленая).
7. Кнопка блокировки TILT (красная).
8. Подвижная часть (голова).
ВНИМАНИЕ!
Приводы поворотных механизмов можно и
нужно заблокировать перед любой
транспортировкой прибора.
Для блокировки нажмите кнопку 7 на лире и переведите рычаг 2 в положение
LOCK. Для разблокировки механизмов нажмите кнопку 6 на лире и переведите
рычаг 2 в положение UNLOCK.
Задняя панель основания.
1. Выключатель питания.
2. Предохранитель фазы.
3. Кабель питания.
4. Предохранитель нейтрали.
5. Выход сигнала DMX 5-контактный.
6. Вход сигнала DMX 5-контактный.
7. Выход сигнала DMX 3-контактный.
8. Вход сигнала DMX 3-контактный.
9. Разъем ETHERNET.
Передняя панель основания.
1. Индикатор сети ETHERNET.
2. Дисплей.
3. Инфракрасный датчик.
4. Индикатор передачи данных.
5. Колесо энкодера навигации RNS.
6. Кнопка отмены \ выхода [ESCAPE].
7. Кнопка ввод [ENTER].
