Инструкция по эксплуатации Robe ColorSpot700EAT
Страница 12
ColorSpot 700E AT © Robe Lighting s.r.o.
12
4.7 Соединение ETHERNET.
Приборы могут быть соединены по цепи передачи данных ETHERNET с использованием протокола
Art-Net. Программа управления (компьютер или пульт) должны поддерживать этот протокол.
Протокол Art-Net является способом передачи данных по сети 10 Base T ETHERNET, основанном на
сетевом протоколе TCP/IP. Этот способ позволяет передавать огромные объемы данных DMX512 через
стандартную локальную компьютерную сеть.
IP адрес – адрес узла (прибора) в сети, является уникальным для каждого прибора.
DMX universe (область) – адресное пространство, имеющее 512 DMX-адресов.
Прибор ColorSpot 700Е АТ оборудован 8 контактным разъемом RJ-45 для соединения с сетью
ETHERNET. Рекомендуется использовать сетевой компьютерный кабель категории 5 с четырьмя витыми
парами проводов и разъемами RJ-45 для подключения к сети.

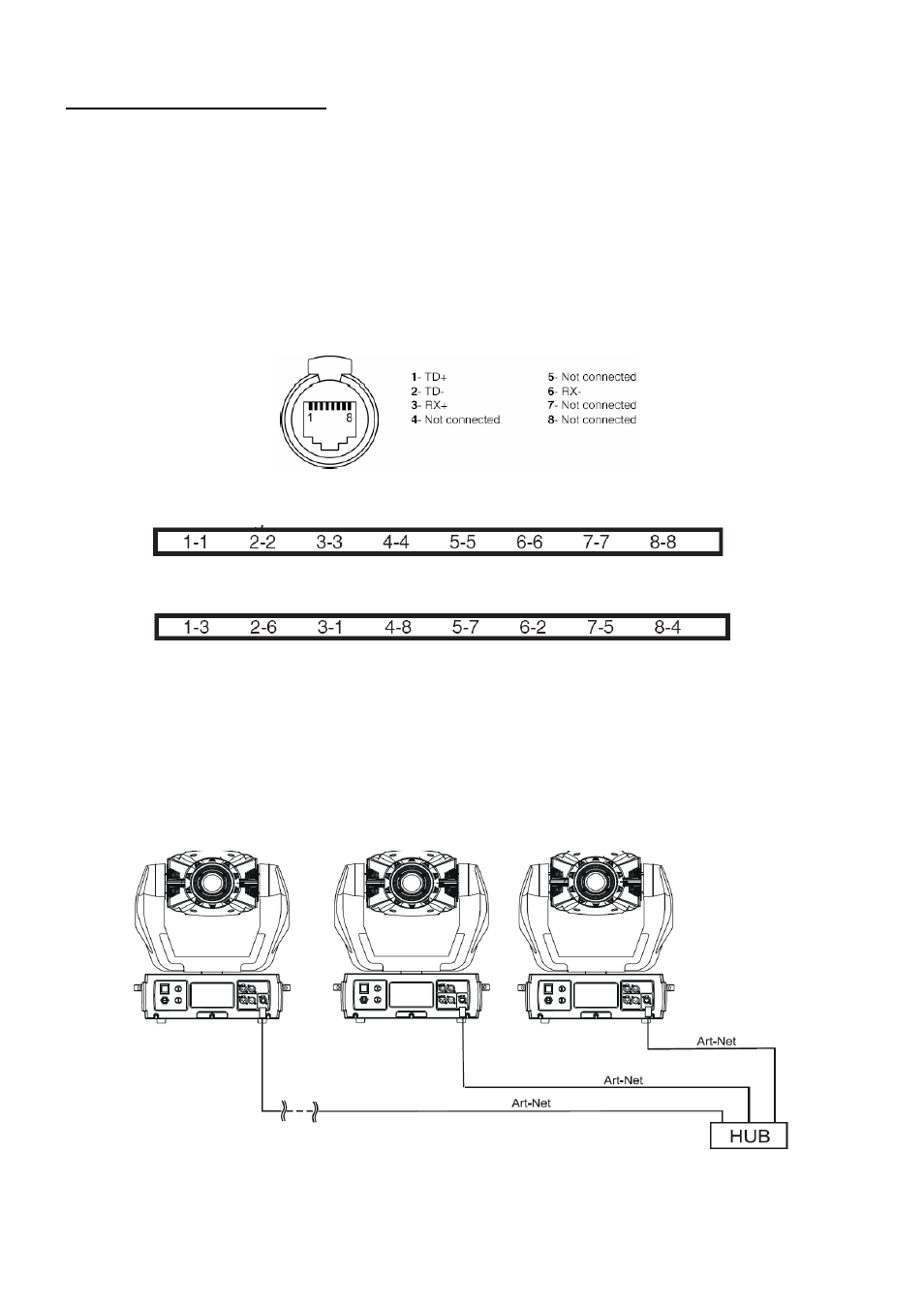

Внешний вид и распайка контактов разъема RJ-45:
Кабель, соединяющий прибор с разъемом сети или с сетевым коммутатором (HUB) должен иметь
прямую (1 к 1) распайку контактов.
Кабель, соединяющий один прибор с управляющим компьютером или пультом (без использования
коммутаторов) должен иметь перекрестную распайку контактов.
Соединение с сетью ETHERNET.
Соедините все приборы с сетью ETHERNET (см. рисунок). В меню прибора Set Ethernet Mode
выберите режим работы Ethernet. Установите IP-адрес (диапазон возможных адресов 002.ххх.ххх.ххх –
010.ххх.ххх.ххх) и номер DMX- области.
Пример подключения.
(DMX адрес – 56)
(DMX адрес – 29)
(DMX адрес – 1)
IP
адрес – 002.168.002.004
IP адрес – 002.168.002.003
IP адрес – 002.168.002.002
DMX
область – 1
DMX область – 1
DMX область - 1
Рекомендуемые установки сетевых настроек для компьютера:
IP
адрес из диапазона 002.ххх.ххх.ххх – 010.ххх.ххх.ххх (не должен совпадать с адресами приборов)
NET mask (маска подсети) 255.0.0.0
