ColorSpot 700E AT © Robe Lighting s.r.o.
11

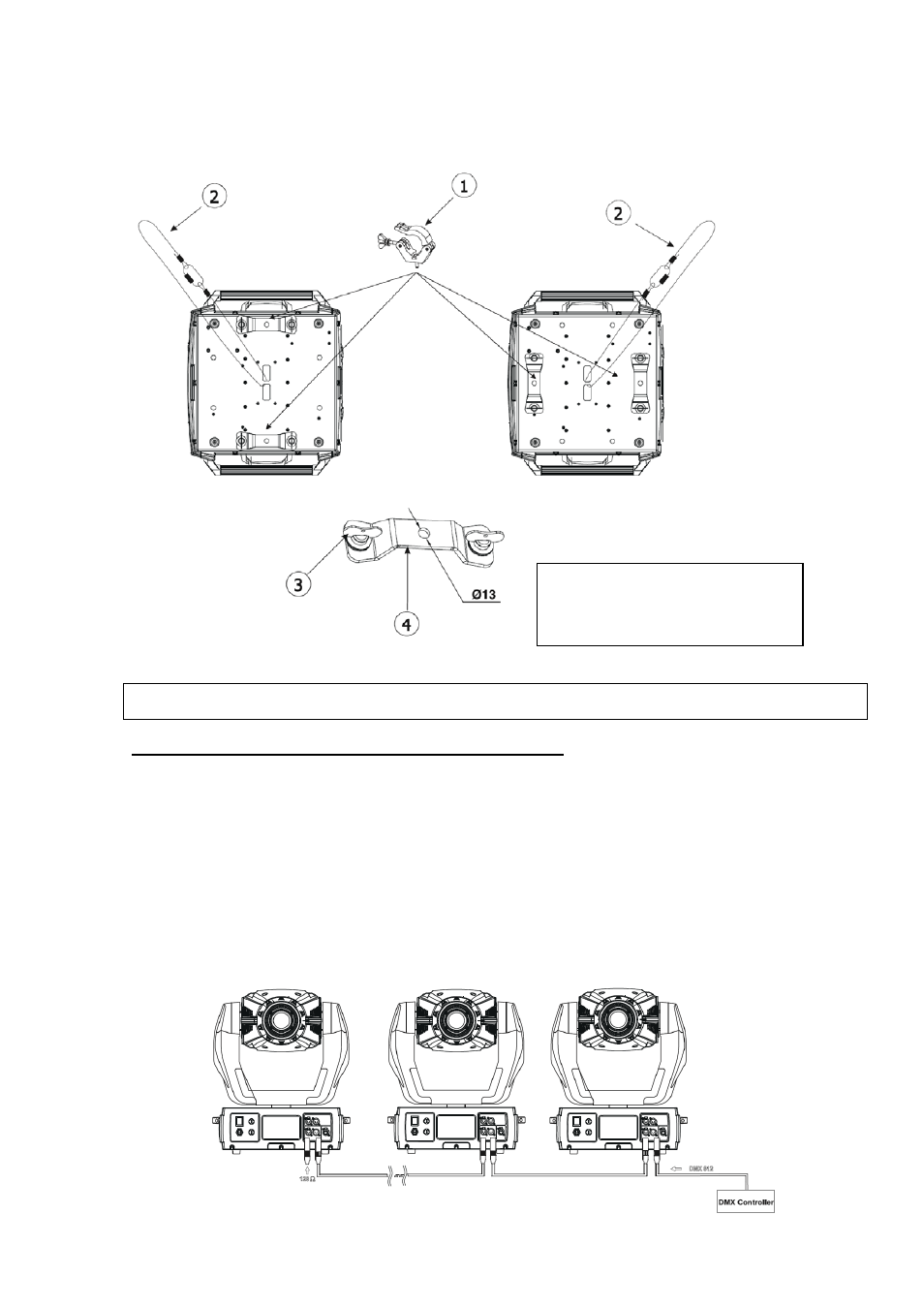

Порядок подвеса прибора:
1. Приверните крюк (1) к прилагаемому креплению (4) болтами М12.
2. Прикрепите крепления (4) к основанию прибора байонетными винтами (3).
3. Закрепите страховочный тросик (2) за отверстия в основании прибора и за конструкцию подвеса.
Внимание!
При установке приборов в ряд вплотную друг к другу не направляйте луч одного прибора на корпус соседнего!
4.6 Соединение устройств в цепь управления
Трехконтактные и пятиконтактные разъемы цифрового входа/выхода соединены параллельно. Они
соответствуют стандарту DMX-512, т.е., контакт 1 - экран, контакт 2 – cold (-) и контакт 3 – hot (+).
Используйте только специальный экранированный RS-485 кабель.
Цепь управления DMX.
1. Подсоедините выход контроллера к цифровому входу первого прибора.
2. При подсоединении дополнительных устройств, соедините выход устройства, ближайшего к контроллеру,
со входом следующего устройства.
3. Установите терминатор на конце цепи. Вставьте терминатор в цифровой выход последнего устройства в
цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с резистором 120 Ом, 0.25W,
припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая ему отражаться назад
в цепочку и создавать интерференционные помехи.
1 – Крюк или хомут.
2 – Страховочный тросик.
3 – Байонетные крепления.
4 – Прилагаемое крепление – скоба.
