ColorSpot 575Е AT © ROBE Show Lighting s.r.o.
7

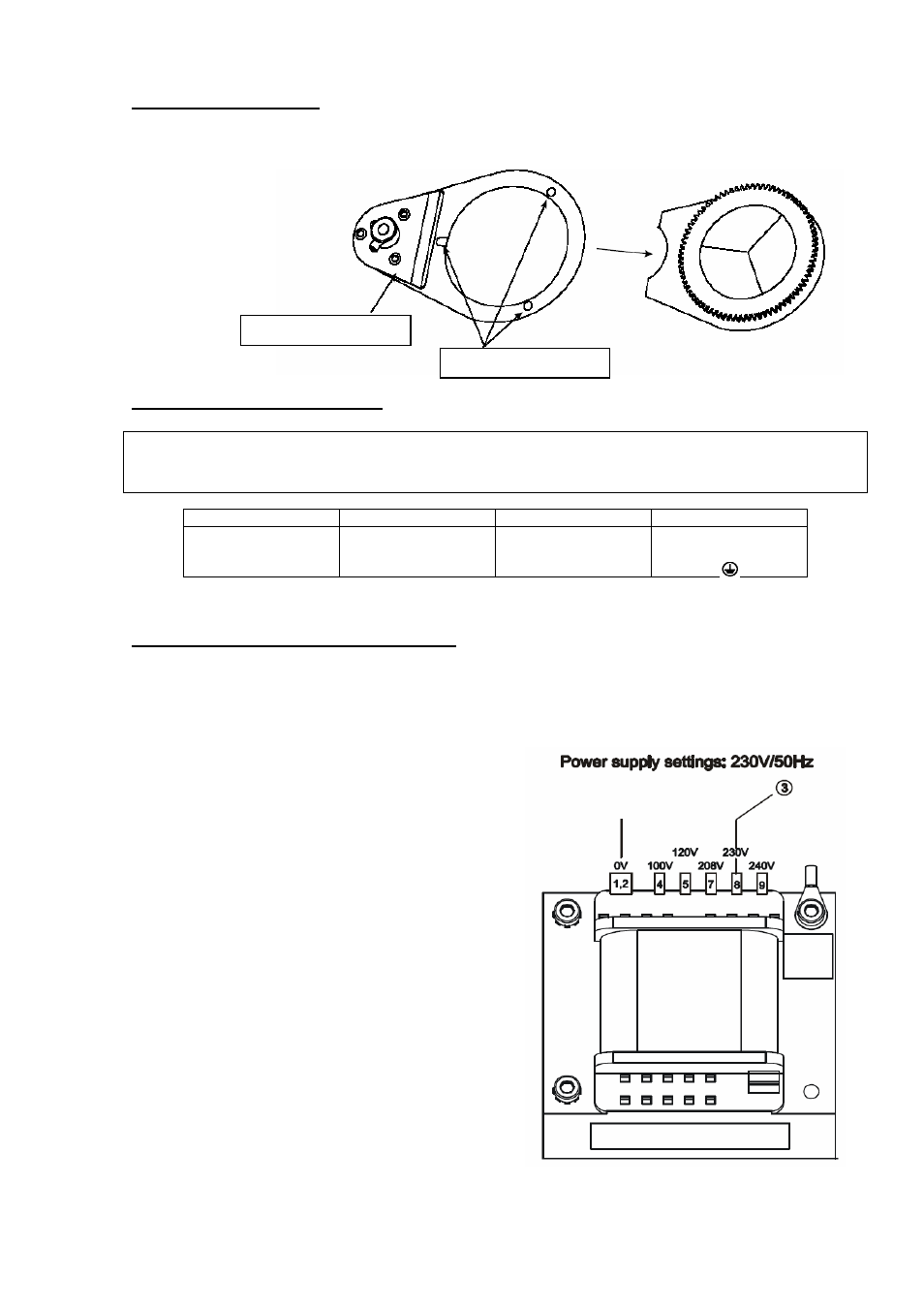

4.4 Замена призмы.
Осторожно отогните в сторону ячейку призмы, освобождая ее из фиксирующих пазов, и вытяните из
под прижимной пластины. Вставьте ячейку под прижимную пластину и опустите в фиксирующие пазы (три
отверстия).
4.5 Подключение питания.
Внимание!
Проверьте напряжение и частоту питающей сети перед включением
Для Вашей безопасности устройство должно быть заземлено.
Европа
Америка
Обозначение
Международный
коричневый
голубой
желто-зеленый
Черный
Белый
зеленый
Фазный
Нейтральный
заземление
L
N
Никогда не подключайте питание прибора к выходу диммера!
4.6 Изменение установок питания.
Диапазон рабочего напряжения питания электронного балласта – от 90 до 265 Вольт переменного тока 50/60
Гц. Но трансформатор питания электроники прибора должен быть подключен в соответствие с параметрами
местной электросети.
1. Отключите прибор от питающей сети.
2. Откройте обе крышки основания, отвернув 12
винтов.
3. Подключите провод 3 трансформатора к клемме
нужного вольтажа.
4. Установите на место крышки и заверните
крепежные винты.
Прижимная пластина
Фиксирующие пазы
