Инструкция по эксплуатации Robe ColorSpot575EAT
Страница 10
ColorSpot 575Е AT © ROBE Show Lighting s.r.o.
10

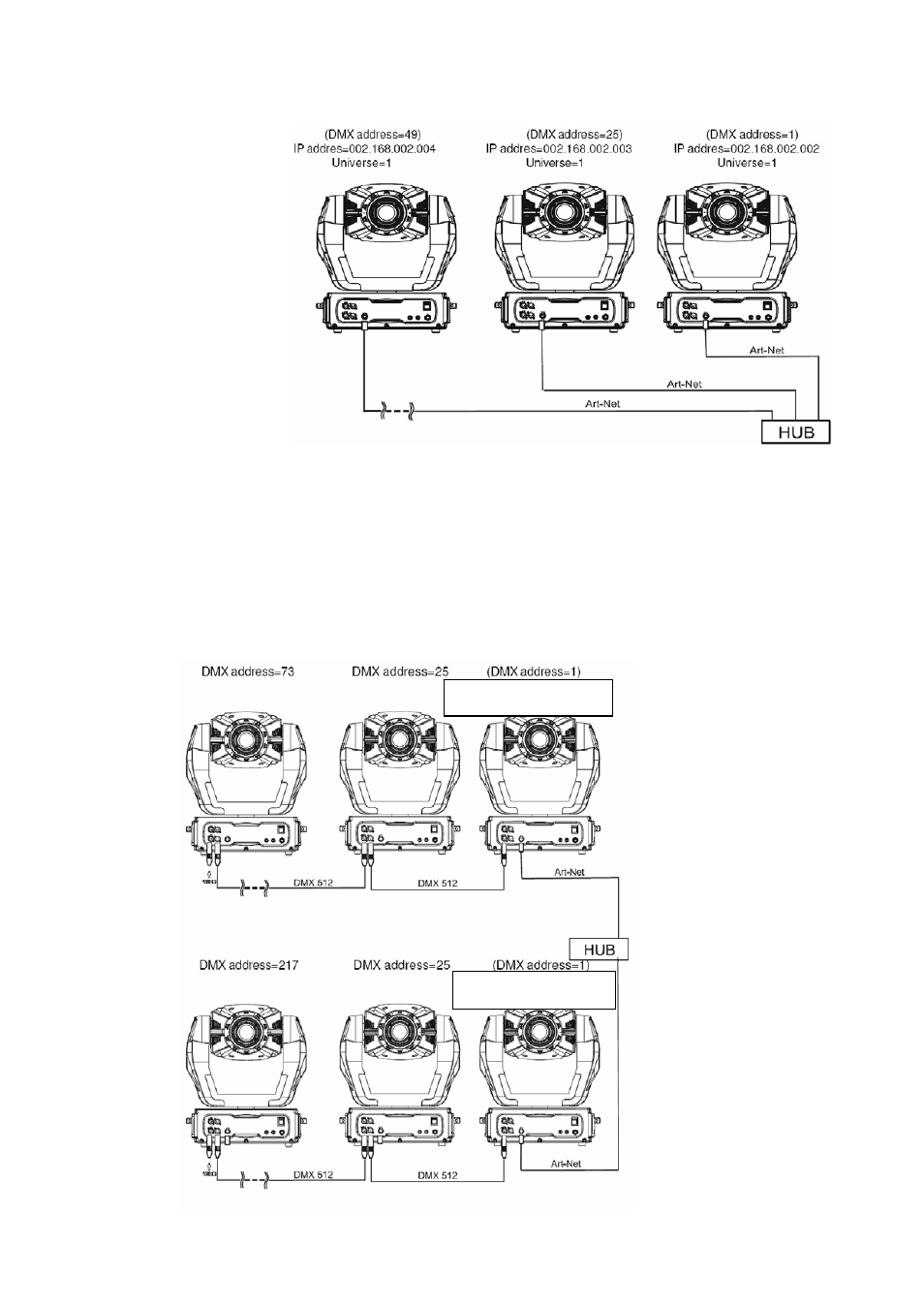

Соединение с сетью ETHERNET.
Соедините
все
приборы с сетью ETHERNET
(см. рисунок). В меню прибора
Set Ethernet Mode установите
режим Ethernet. Установите IP-
адрес (диапазон возможных
адресов
002.ххх.ххх.ххх –
010.ххх.ххх.ххх) и номер DMX-
области.
Рекомендуемые
установки
сетевых
настроек
для
компьютера:
IP
адрес из диапазона
002.ххх.ххх.ххх –
010.ххх.ххх.ххх
(не
должен
совпадать
с
адресами
приборов)
NET mask (маска
подсети) 255.0.0.0
Ethernet / DMX подключение.
В меню прибора Set Ethernet Mode выберите режим работы Ethernet / DMX - это необходимо
сделать только для первого прибора в цепи DMX, соединенного с портом Ethernet, остальные приборы в этой
цепи должны иметь обычный адрес DMX. На вход Ethernet первого прибора подается сигнал из локальной
сети, а выход DMX первого прибора соединяется с другими приборами по цепи DMX (см. рисунок ниже).
Не забудьте установить терминатор на конце цепи. Вставьте терминатор в выходной разъем DMX
последнего устройства в цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с
резистором 120 Ом, 0.25W, припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая
ему отражаться назад в цепочку и создавать интерференционные помехи.
IP адрес – 002.168.002.002
DMX область – 0
IP адрес – 002.168.002.003
DMX область – 1
