ColorSpot 575Е AT © ROBE Show Lighting s.r.o. 6
4.3 Установка и замена гобо и светофильтров.
Внимание! Перед заменой выключите прибор и отключите его кабель питания от сети!
Дайте прибору охладиться не менее 10 минут.
Для установки или замены гобо, светофильтров и эффектов снимите крышку прибора (4 винта).
Колесо светофильтров и статичных гобо.
1. Осторожно отогните в сторону ячейку светофильтра (гобо), освобождая ее из фиксирующих пазов, и
вытяните из под прижимной пластины.
2. Вставьте ячейку под прижимную пластину колеса и опустите в фиксирующие пазы (три отверстия).
Колесо вращающихся гобо.
1. Осторожно отогните в сторону ячейку гобо, освобождая ее из фиксирующих пазов, и вытяните из под
прижимной пластины.
2. Сожмите и извлеките из ячейки стопорное кольцо. Не прикасайтесь руками к поверхности стеклянных
гобо, при установке гобо сторона с нанесенным покрытием должна быть ориентирована в сторону
выходной линзы, а не в сторону лампы.
3. Извлеките уплотнительное кольцо (проставку) и гобо из ячейки, затем установите новое гобо, кольцо-
проставку и стопорное кольцо.
4. Вставьте ячейку под прижимную пластину колеса и опустите в фиксирующие пазы (три отверстия).
ВНИМАНИЕ!
Ячейка гобо с магнитом должна быть установлена на то же самое место,
из которого она была извлечена.

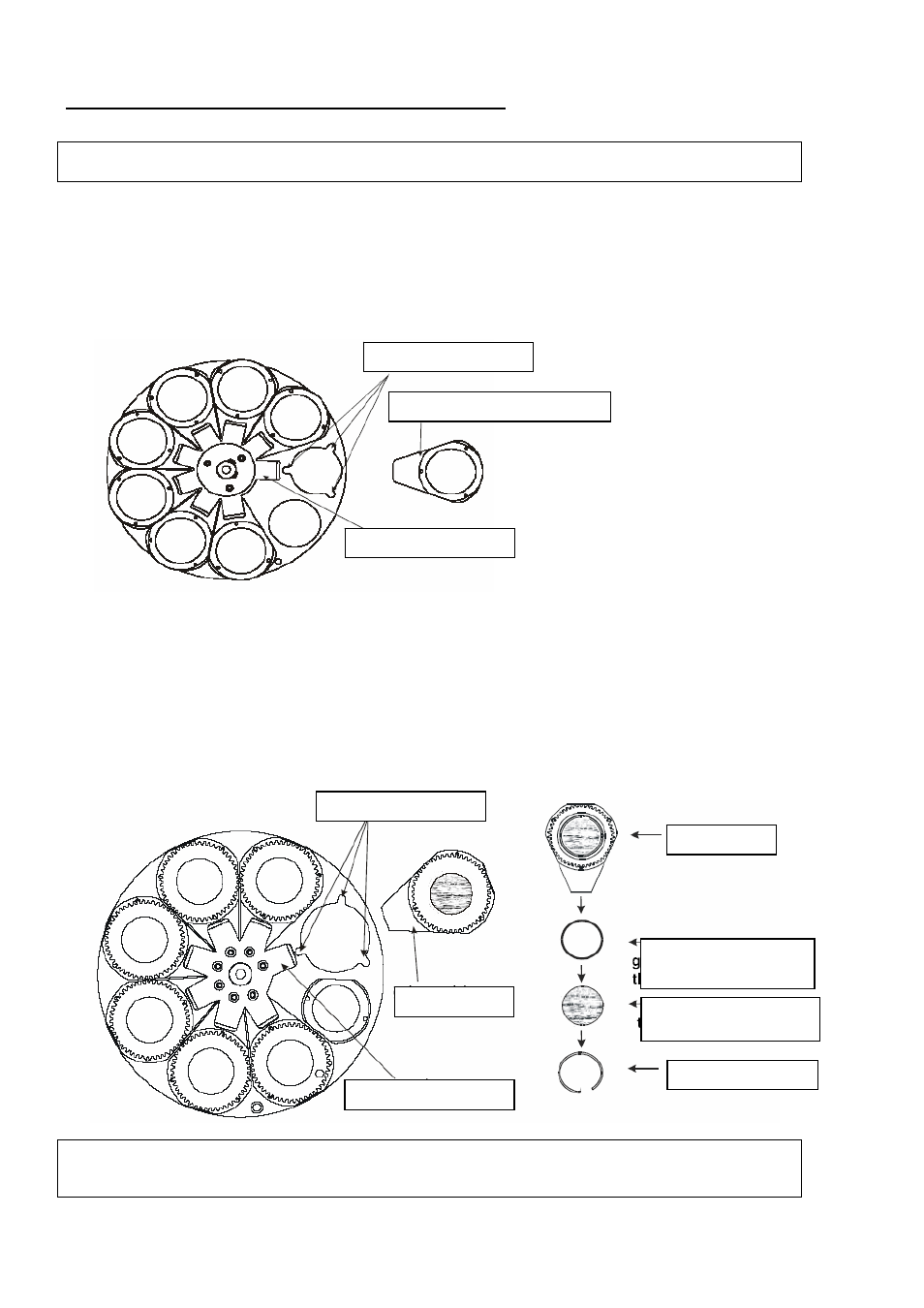

Прижимная пластина
Ячейка светофильтра (гобо)
Фиксирующие пазы
Фиксирующие пазы
Ячейка гобо
Проставка расположить
гладкой стороной к гобо
Гобо расположить
гладкой стороной к лампе
Стопорное кольцо
Ячейка гобо
Прижимная пластина
