ВНИМАНИЕ!
Ячейка гобо с магнитом должна быть установлена на то же самое место,
из которого она была извлечена.
4.4 Замена призмы.
Осторожно отогните в сторону ячейку призмы, освобождая ее из фиксирующих пазов, и вытяните из
под прижимной пластины. Вставьте ячейку под прижимную пластину и опустите в фиксирующие пазы (три
отверстия).
4.5 Установка дополнительных линз
Прибор поставляется с завода со стандартной линзой 15°. Если Вы хотите установить одну из
дополнительных линз (12° и 18°, приобретаются отдельно), то следуйте нижеприведенным инструкциям.
Установка линзы 12°.
Извлеките 15° объектив, сняв фиксирующее кольцо. Затем установите на это место держатель с 12°
линзой и зафиксируйте кольцом.

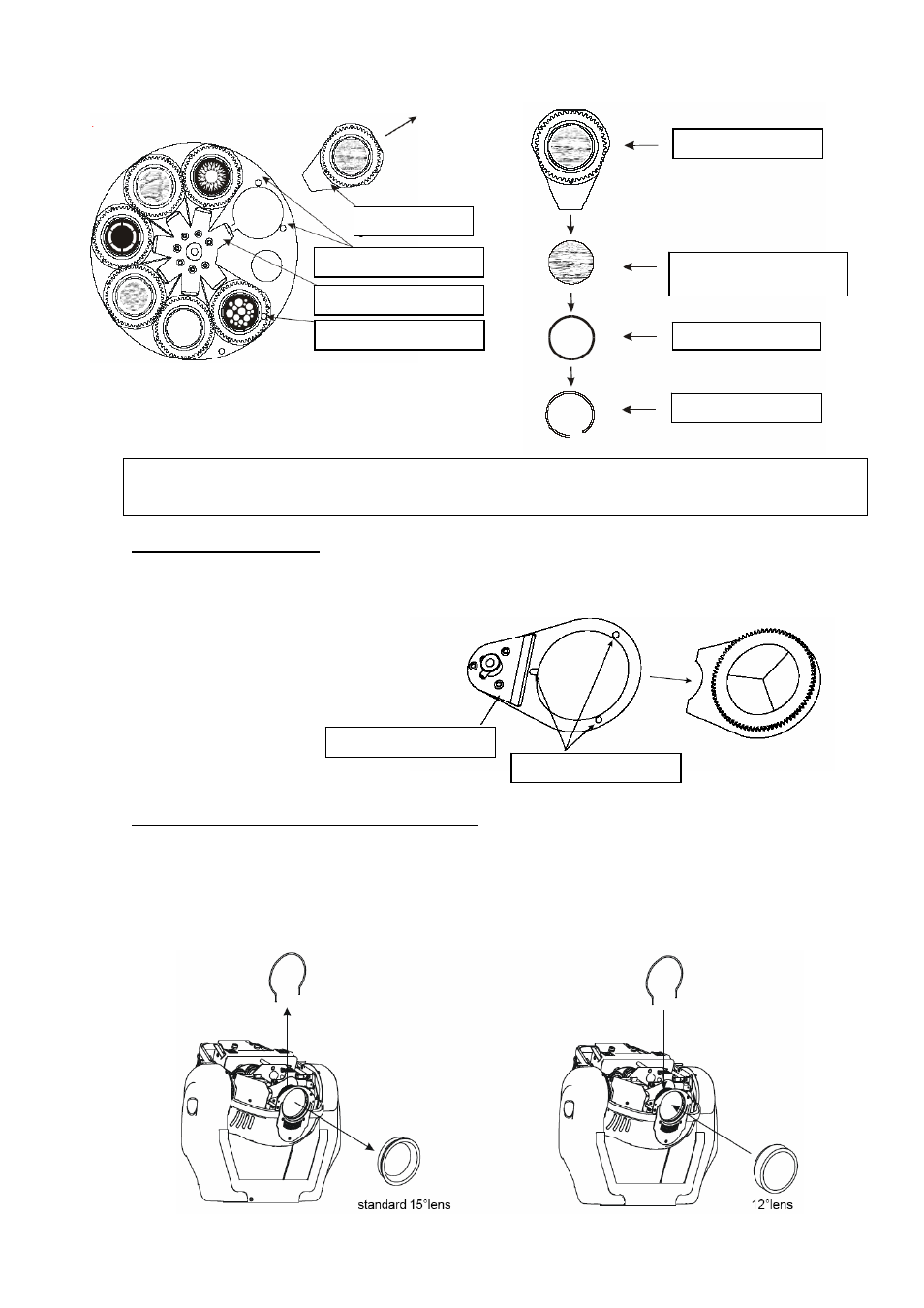

Фиксирующие пазы
Ячейка гобо
Проставка
Гобо
расположить
гладкой стороной к лампе
Стопорное кольцо
Ячейка гобо
Прижимная пластина
Прижимная пластина
Фиксирующие пазы
Магнит
