ColorSpot 250 AT © ROBE Show Lighting s.r.o.
16

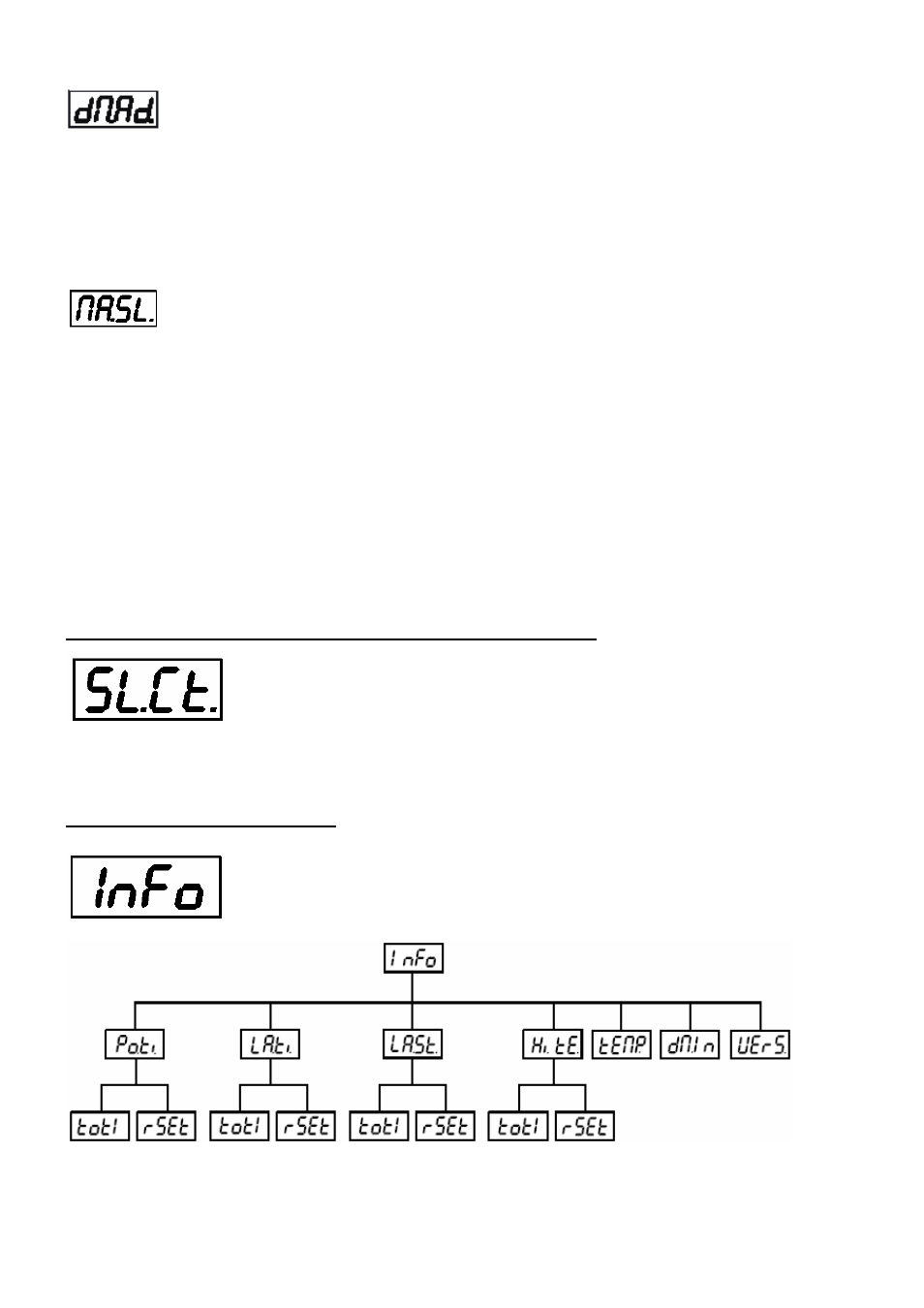

Установка адреса DMX.
1. Нажмите кнопку [MODE] до появления индикации A001.
2. Нажмите кнопку [ENTER] и используя кнопки [UP] и [DOWN] найдите меню dM.Ad.
3. Нажмите кнопку [ENTER] (буква А мигает) и кнопками [UP] и [DOWN] выберите нужный адрес (001-497),
затем нажмите кнопку [ENTER] для подтверждения.
4. Выберите меню M.ASL, нажмите кнопку [ENTER] и используя кнопки [UP] и [DOWN] установите значение
d.AbL, нажмите кнопку [ENTER] для подтверждения.
5. Нажмите кнопку [MODE], установленный адрес будет показан на дисплее. Если цифры установленного
адреса на дисплее мигают, это означает, что не поступает управляющий сигнал DMX.
Установки режима ведущий/ведомый.
1. Нажмите кнопку [MODE] до появления индикации A001.
2. Нажмите кнопку [ENTER] и используя кнопки [UP] и [DOWN] найдите меню MA.SL.
3. Нажмите кнопку [ENTER] (буква А мигает) и кнопками [UP] и [DOWN] установите параметр MASt. (для
прибора, который будет ведущим) или SLA.1 – SLA.9 (для назначения ведомого прибора в цепи управления),
затем нажмите кнопку [ENTER] для подтверждения. Если Вы не хотите устанавливать прибор в режим
ведущего/ведомого, то установите значение d.AbL, и нажмите кнопку [ENTER] для подтверждения.
4. Нажмите кнопку [MODE], установленный адрес будет показан на дисплее. Если индикация установленного
адреса на дисплее мигает, это означает, что на вход прибора поступает управляющий DMX сигнал от
контроллера. Отключите контроллер!
ВНИМАНИЕ ! Только один прибор может быть назначен ведущим. До 9 приборов могут
быть назначены ведомыми, по одному прибору на каждый адрес в диапазоне
SLA.1 – SLA.9.
В случае, если на вход прибора, назначенного ведущим, поступает сигнал DMX с контроллера, то на
дисплее появится сообщение MAEr и прибор переключится на прием сигнала DMX по установленному
адресу, хранящемуся в памяти. При этом автономный режим будет полностью отключен! Это же
правило касается и приборов, включенных в режим ведомого.
8.2 Индивидуальное управление ведомыми приборами.
Данная функция позволяет устанавливать программные настройки любого из
ведомых
приборов с панели ведущего прибора. Для этого надо найти меню Sl.Ct. и
нажать [ENTER]. Затем кнопками [UP] и [DOWN] выбрать нужный из
подключенных приборов SL.C.1 – SL.C.9 . и нажать [ENTER]. Затем Вы можете
управлять ведомым прибором с панели ведущего. Если ни один ведомый прибор не подключен к ведущему
по управлению, то на дисплее будет циклически высвечиваться индикация SL.C.1, SL.C.2, SL.C.3 … SL.C.9 и
т.д. Данная функция применима только к ведущему (MASTER) прибору.
8.3 Служебная информация.
Данное меню позволяет показать различную служебную информацию – время
наработки лампы, кол-во поджигов, версия ПО и др. Для этого кнопками [UP] и
[DOWN] установите нужный параметр и нажмите кнопку [ENTER] для появления
данных на дисплее.
