ColorSpot 250 AT © ROBE Show Lighting s.r.o.
6
1. Включите прибор, затем зажгите лампу.
2. Выключите все эффекты, поставьте канал диммера на 100% и направьте луч на ровную поверхность
(стену), для этого можно использовать функцию LAAD в разделе специальных функций.
3. Если Вы уже установили правильное положение лампы (с помощью винта «А»), то потребуется только
подрегулировать пятно винтом «В».
4. Центрируйте световое пятно (более яркую часть луча), поворачивая винт B.
5. Для уменьшения интенсивности пятна поворачивайте регулировочный винт А (перемещая лампу ближе к
отражателю). Добейтесь равномерного распределения света в пучке.
6. Если свет ярче по краям пучка, то поворачивайте регулировочный винт А до тех пор, пока световой поток
не станет равномерным (перемещая лампу дальше от отражателя).
4.3 Установка и замена гобо / светофильтров.
Внимание! Перед заменой выключите прибор и отключите его кабель питания от сети!
Дайте прибору охладиться не менее 10 минут.
Для установки или замены гобо, светофильтров и эффектов снимите крышку прибора (3 винта).

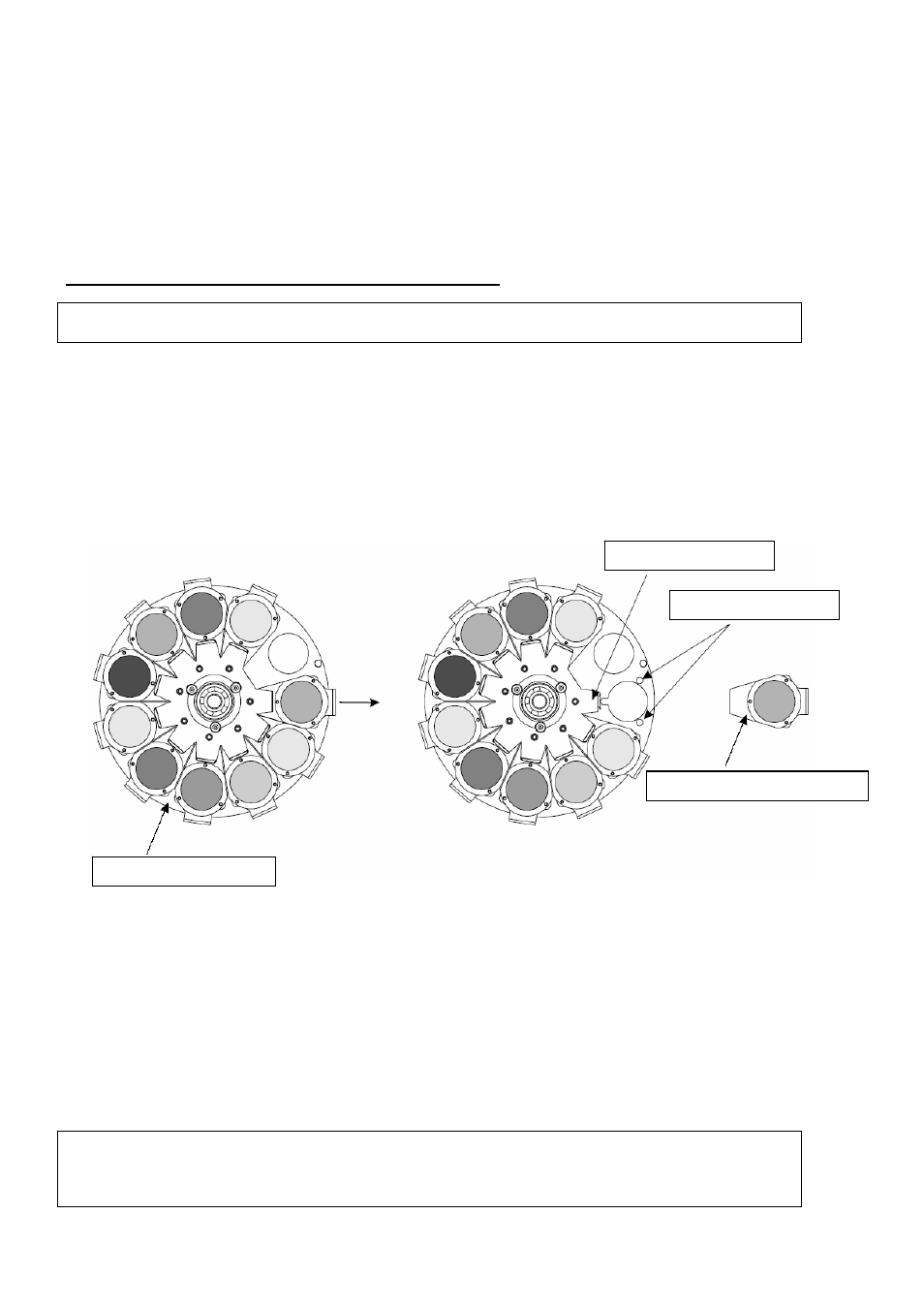

Колесо светофильтров.
1. Осторожно отогните в сторону ячейку светофильтра (гобо), освобождая ее из фиксирующих пазов, и
вытяните из под прижимной пластины.
2. Вставьте ячейку под прижимную пластину колеса и опустите в фиксирующие пазы (два отверстия).
Колесо вращающихся гобо.
1. Осторожно отогните в сторону ячейку гобо, освобождая ее из фиксирующих пазов, и вытяните из под
прижимной пластины.
2. Сожмите и извлеките из ячейки стопорное кольцо. Не прикасайтесь руками к поверхности стеклянных
гобо, при установке гобо сторона с нанесенным покрытием должна быть ориентирована в сторону
выходной линзы, а не в сторону лампы.
3. Извлеките уплотнительное кольцо (проставку) и гобо из ячейки, затем установите новое гобо, кольцо-
проставку и стопорное кольцо.
4. Вставьте ячейку под прижимную пластину колеса и опустите в фиксирующие пазы (три отверстия).
ВНИМАНИЕ!
Установленные на колесе гобо предназначены только для лампы 250Вт !
Не используйте их в приборах с более мощной лампой.
Не разбирайте узел подшипника ячейки гобо.
Прижимная пластина
Ячейка светофильтра (гобо)
Фиксирующие пазы
Колесо светофильтров
