Страница 17
17

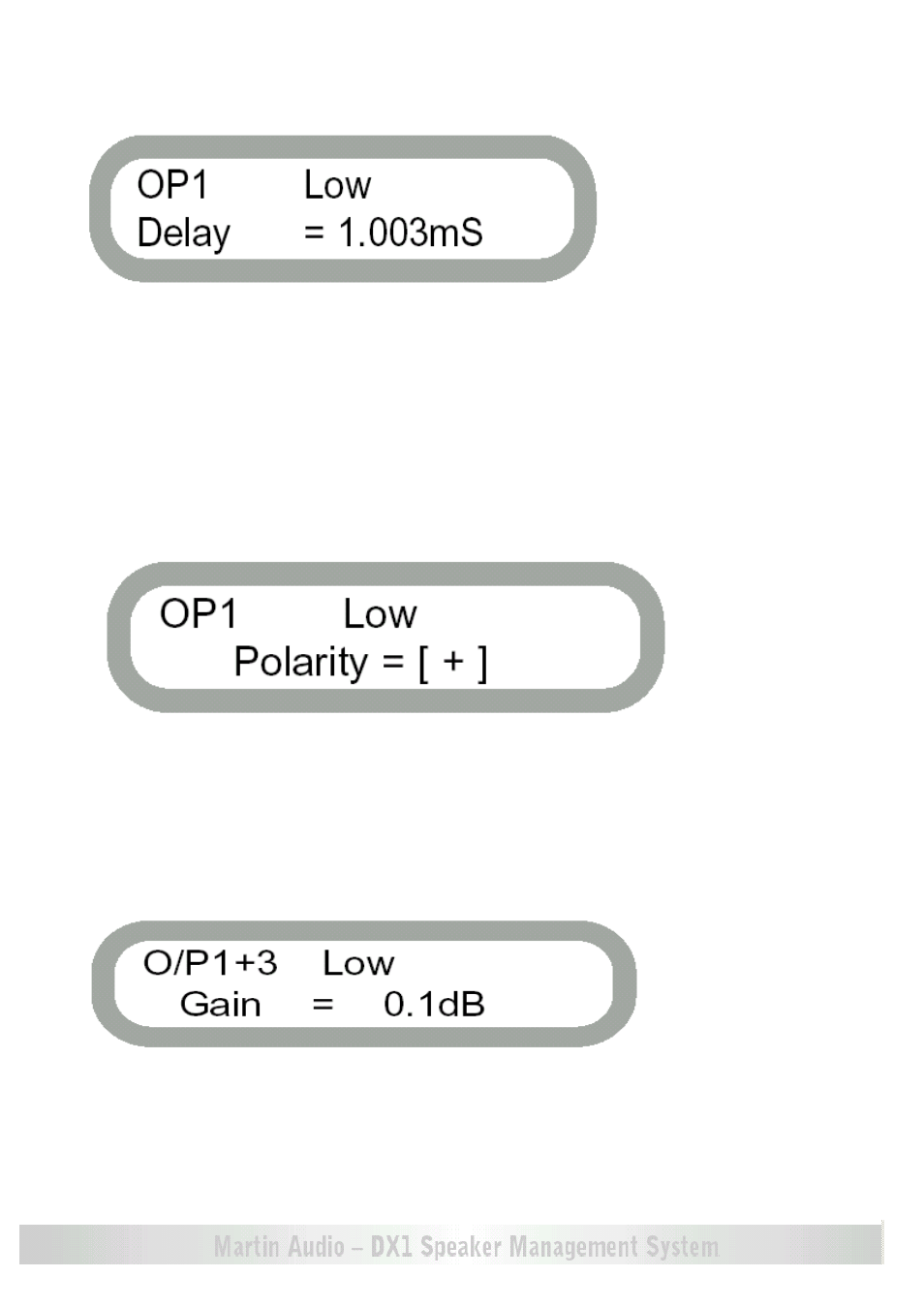

13.4 Экран задержки
Каждый выход имеет независимый регулятор времени задержки. Он может быть отре-
гулирован с шагом 2.6 миллисекунды или с шагом в 1 мсек, что дает полное управлени-
ем выравниванием времени задающего устройства.
Задержка входного сигнала (базовая задержка) регулируется только с шагом в 1мсек.
Для регулировки установок задержки:
Используйте для грубой регулировки регулятор FREQ (с шагом 1 мсек)
Используйте для точной регулировки регулятор Q ( с шагом 2.6 миллисекунды).
13.5 экран полярности
Каждый выход имеет независимый экран полярности. Этот дает гибкость при выполне-
нии реверса фазы индивидуального выхода.
(примечание: при спаренных выходах, экраны полярности остаются индивидуальными).
Для регулировки полярности
Используйте регулятор GAIN для переключения между + и -.
13.6 Экран усиления
каждый выход и вход имеют индивидуальный экран усиления. Выходы имеют диапазон
от +15дБ до -40дБ, регулируемый с шагом в 0.1 дБ и входы имеют диапазон от =6дБ до
-40дБ регулируемый также с шагом в 0.1 дБ.
Для регулировки усиления:
Используйте регулятор GAIN.
