Martin pro dx-1 - Инструкция (Страница 15)

15

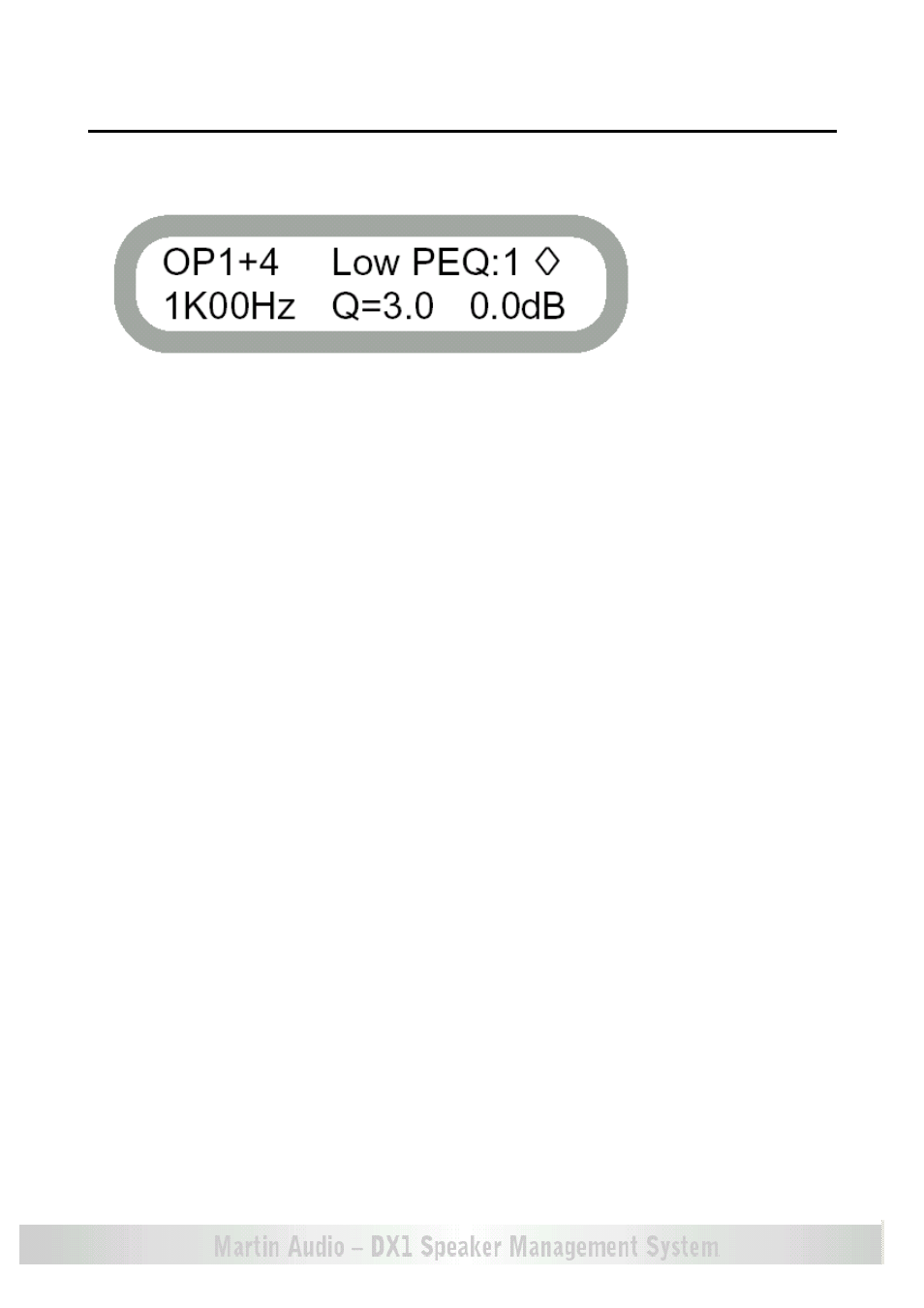

13. Экраны функций
13.1 Экран параметрического эквалайзера
Все режимы имеют 5 полос полностью приспосабливаемой параметрической эквали-
зации на выход, с выбираемой для всех секций низкой и высокой частотой полочной
характеристики.
Каждая параметрическая секция может быть позиционирована на частоте от 20Гц до
20кГц и работать в широком диапазоне добротности для получения амплитудно-частот-
ной характеристики от широкой до узкой. Усиление регулируется в диапазоне от +15дБ
до -30дБ с шагом в 0.1дБ. Разрешение шага частоты составляет 1/36 октавы для точ-
ной регулировки. Так как вся фильтрация выполняется в DSP, то все установки уста-
навливаются в начальное состояние с абсолютной точностью и в спаренном режиме
параметры трека идентичны. Могут быть получены очень узкие полосовые фильтры
(максимум Q - 128) которые в отличие от аналогичных фильтров, эти фильтры со сжатой
Q полностью стабильны. Максимальная глубина провала составляет -30дБ.
Параметрические фильтры выполнены с использованием двойной точной обработки.
Этот способ достаточно дорогой в переводе на мощность обработки, но все же доста-
точно выигрышный в переводе на исключительные шумовые характеристики DX1 и к
тому же значительно улучшена устойчивость на низкой частоте.
Для регулировки параметрических установок:
Для частоты используйте регулятор FREQ.
Для добротности (Q) используйте регулятор Q.
Для усиления используйте регулятор GAIN.
Для включения или выключении параметрического фильтра в схему используйте клави-
шу BYPASS.
Примечание: символ алмаза в верхнем правом углу дисплея означает, что фильтр вклю-
чен в схему, а символ горизонтальной линии показывает, что фильтр выключен.
(Примечание: для показа параметрических фильтров в полосе пропускания (BW) вме-
сто добротности, перейдите в суб меню системы, выберите filter Q or BW и затем
выберите BW)
