16

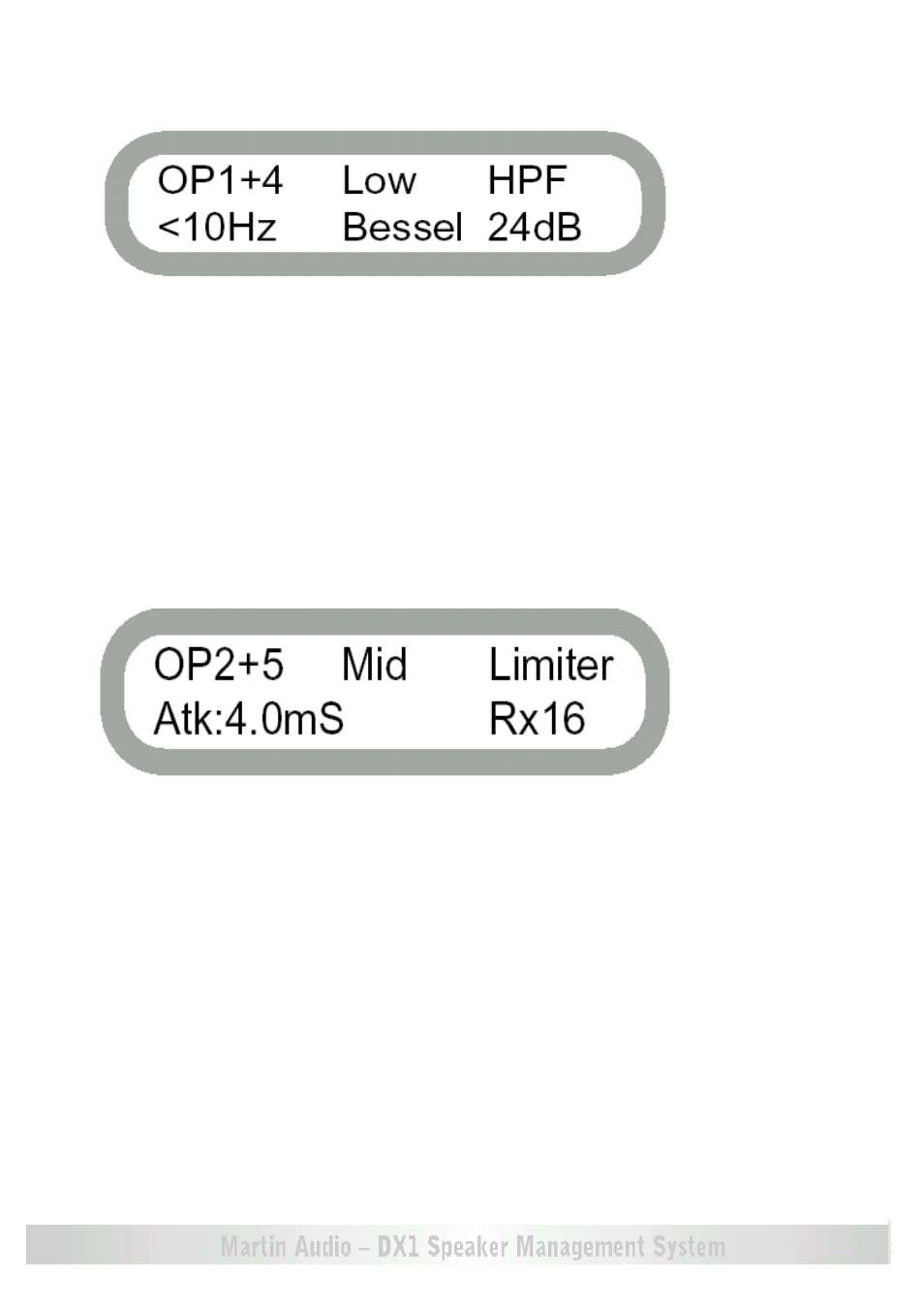

13.2 экраны высокочастотного и низкочастотного фильтра
Каждый выход имеет независимый высокочастотный пропускной фильтр и независи-
мый низкочастотны пропускной фильтр. Оба фильтра имеют диапазон изменяемой кру-
тизны характеристики, которая составляет Bessel 12dB, 18dB, 24dB, Buttrrworth 12dB,
18dB, 24dB и Linkwitz Riley 24dB.
Высокочастотные фильтры имеют диапазон от <10Hz (через) до 16 кГц и Низкочастот-
ные фильтры имеют диапазон от 22 кГц (через) до 56Гц с шагом в 1/36 октавы.
ВЧ и НЧ фильтры могут быть установлены асимметрично.
Для регулировки установок ВЧ / НЧ фильтра:
Используйте для частоты регулятор FREQ
Используйте для крутизны характеристики регулятор Q.
13.3 Экран лимитера
Каждый выход имеет независимый высокоэффективный лимитер
Все лимитеры имеют диапазон атаки от 0.3 мс до 90мс, времена отпускания кратны в
4, 8, 16 и 32 к временам атаки и диапазон порогового уровня составляет от +22дБ до -
10дБ с шагом в 1дБ.
Если используется опция временной константы автоматического лимитра, все экраны
лимитера будут показывать «Automatic» и временные константы будут установлены от
частоты высокочастотного фильтра. В приложении 1 находится таблица перевода дБ
в Vrms.
Измерители выхода связаны с временными константами лимитеров, что позволяет по-
лучить истинное измерение выхода.
Для регулировки установок лимитера:
Используйте для регулировки времени атаки регулятор FREQ
Используйте для регулировки времени отпускания регулятор Q.
Используйте для регулировки порогового уровня лимитера регулятор GAIN.
