17
7.3 Аттенюаторы входа
Два аттенюатора уровня входного сигнала на передней панели регулируют уровень сиг-
нала для соответствующего канала усиления во всех режимах. Они откалиброваны в дБ
для помощи при установке активной акустической системы.
В мостовом режиме, оба регулятора должны находиться в одинаковом положении, так
чтобы нагрузка динамика распределялась равномерно между каналами.
7.4 Переключатель усиления
Переключатель усиления, расположенный на задней панели предназначен для измене-
ния чувствительности входа усилителя. Большинство профессиональных консолей мик-
ширования работают на номинальном уровне +4дБ. Следовательно, используйте пози-
цию 32дБ (ненажатый переключатель) чтобы дать достаточное перемещение фейде-
ра. С другой стороны, для диско микшеров, которые работают на номинальном уровне
0дБ, используйте верхнюю позицию установки, которая имеет чувствительность 0дБ
для полной мощности на 4 Омах.
7.5 Индикаторы

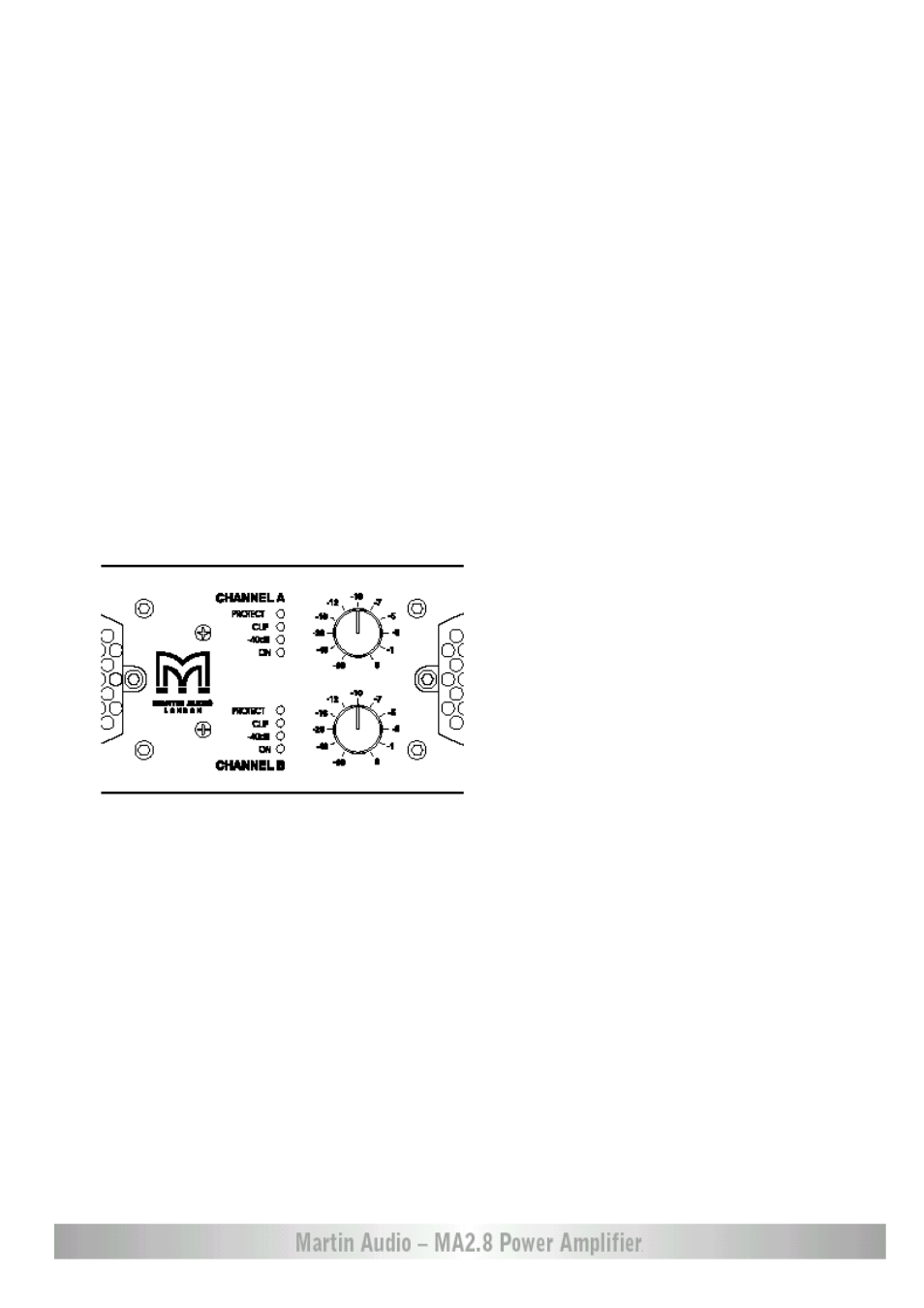

Рисунок 13. Индикаторы передней панели.
Два нижних зеленых светодиодных индикатора «ON» загораются при подаче питания и
правильной работе выходного каскада.
Светодиодный индикатор «-40dB» загорается при превышении выходного сигнала
уровня больше -40дБ. Полной мощности выхода соответствует 0дБ. Эти индикаторы
также работают как индикаторы наличия сигнала.
Светодиодные индикаторы «Clip/limit» показывают наличие ограничения или обреза-
ния выхода усилителя. Этот индикатор имеет два различных состояния индикации:
* При включении лимитера ограничения, он горит в течение короткого времени постоян-
но, а затем коротко мигает.
* Если лимитер ограничения не включен, он имеет увеличивающуюся постоянную кон-
станту и горит в течение длительного периода.
Оставшиеся желтые светодиодные индикаторы «Protect» показывают активацию схе-
мы температурной или высокочастотной защиты. Эти индикаторы описаны на стр. 17.
