10
Также имеются для соединений разъемы TRS. Они разведены следующим образом:
TIP - HOT (+)
RING - COLD (-)
SLEEVE - SHIELD/SIG. GROUND

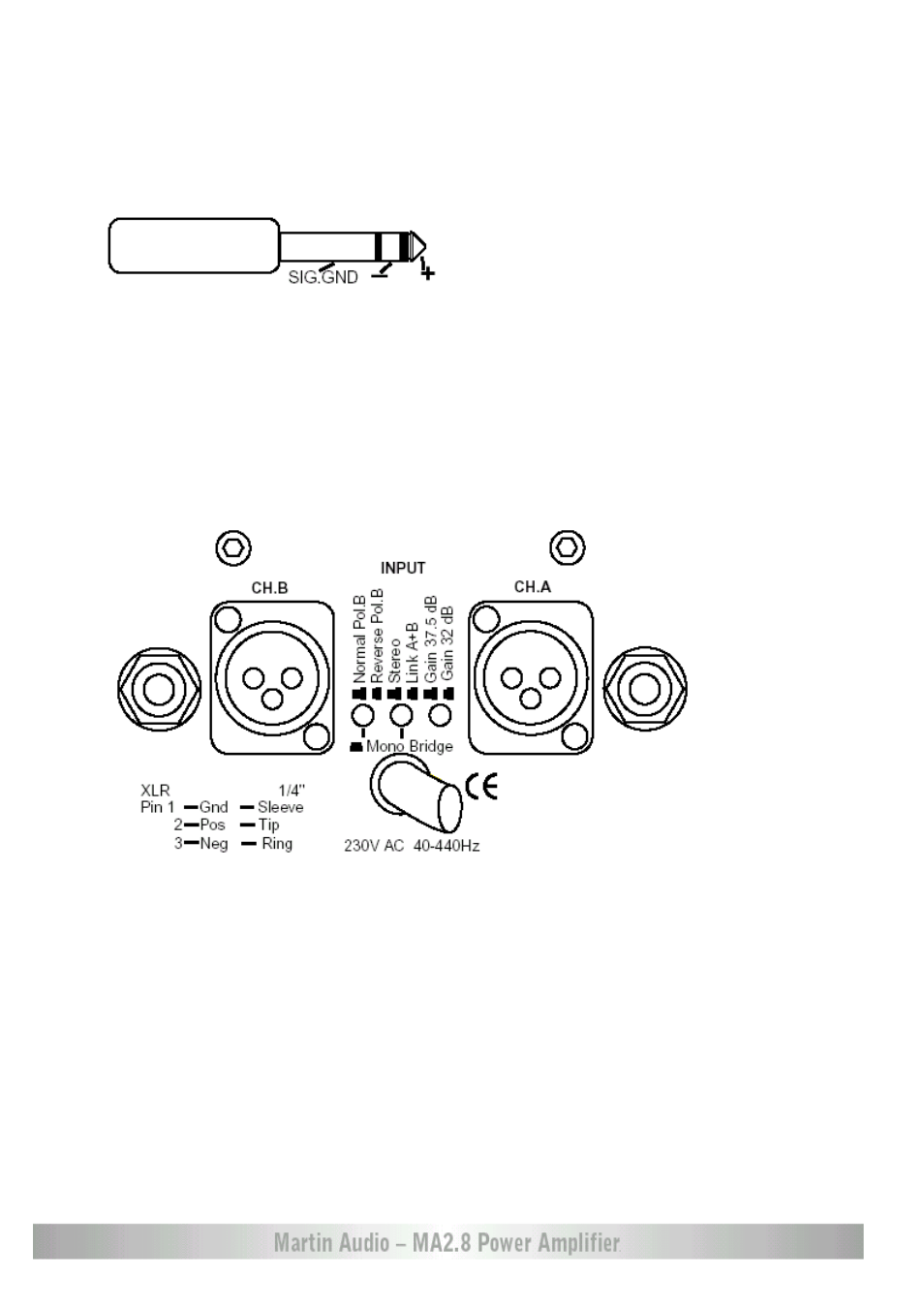

Рисунок 4. Телефонная вилка TRS
Импеданс входа достаточно высокий (20кОм симметричный), что позволяет выполнить
последовательное подключение, или многократные параллельные входные соединения.
Для последовательного подключения, используйте разъемы TRS, имеющиеся на каж-
дом канале. Входные цепи также имеют достаточно высокий запас по уровню для приня-
тия максимального выходного уровня от фактически любого источника сигнала с низ-
ким уровнем.
Должно быть заземлено
Рисунок 5. Разъемы задней панели.
