Не используйте разъемы XLR и TRS на одном и том же канале одновременно
для микширования или других целей.

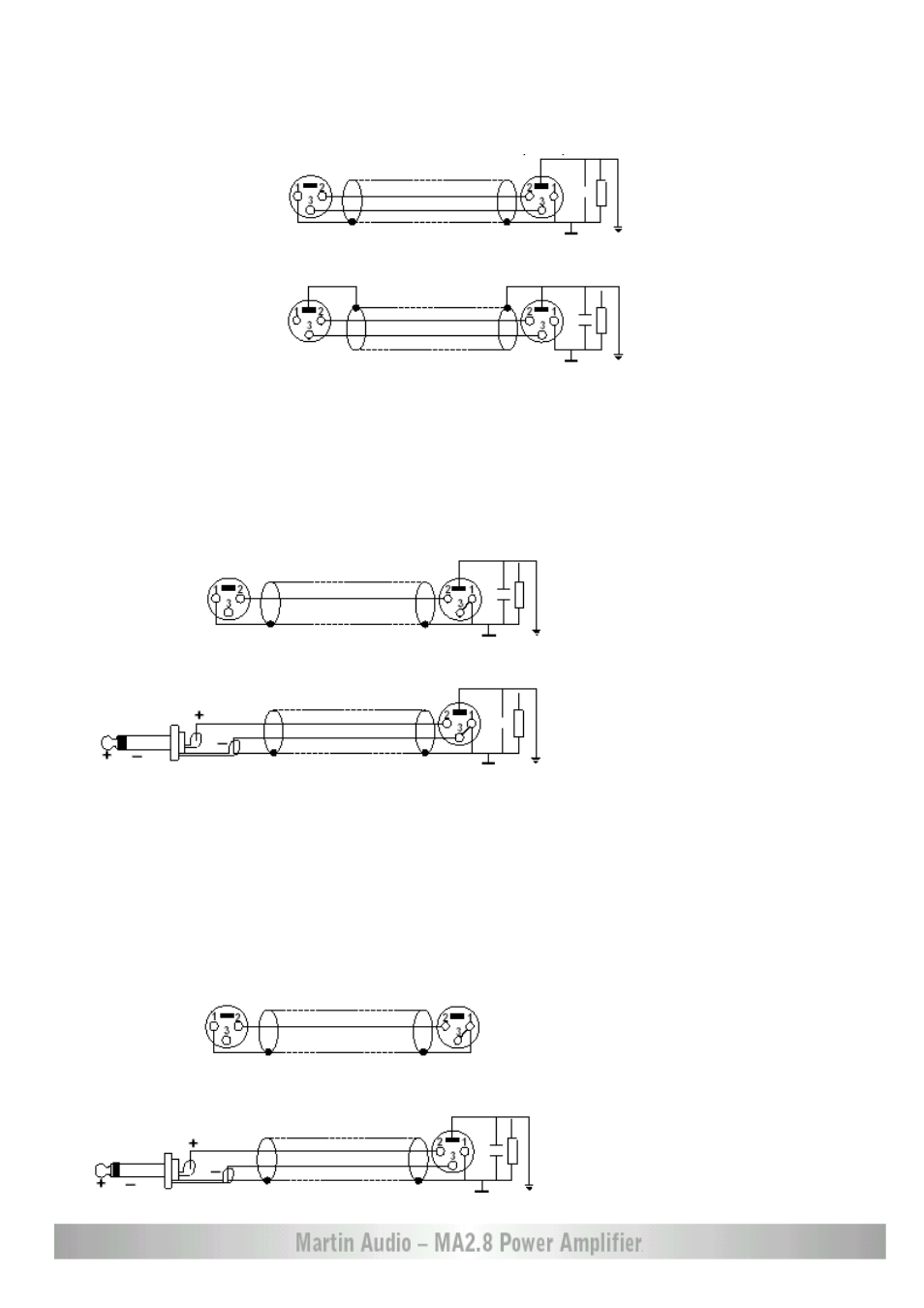

Рисунок 6. Симметричная линия
Для использования несимметричного источника, подключите контакт 3 (кольцо на разъе-
ме TRS) к экрану штепсельного разъема. Если вы оставите один контакт неподключен-
ным, то это приведет к потере 6дБ на усилении.
Рисунок 7. Подключение несимметричной линии.
На рисунке 8 показан лучший способ для работы с несимметричными источниками. Он
похож на подключение для симметричных линий, но при этом контакт 3 подключен к
экрану на источнике. Жужжание и подавление шума для кабеля такое же как и для сим-
метричной линии. Для уменьшения жужжания в аудио, используйте по возможности сим-
метричные входы.
симметричный выход вход усилителя
сигнал
заземленный
экран
симметричный выход вход усилителя
корпус
Заземленный
Экран
несимметричный выход вход усилителя
несимметричный выход вход усилителя
Несимметричный выход вход усилителя
Сигнал
Заземленный
Экран
Несимметричный выход вход усилителя
Рисунок 8. Симметричная
линия с несимметричным
оборудованием.
