8
Никогда не подключайте выходы усилителя на землю или параллельно между собой.
Рекомендуемый минимальный импеданс нагрузки 2 Ом для каждого канала.
5.3.2 Примечания по проверке подключения
Сигнал, поступающий на вход канала В, инвертируется по фазе. Но инверсия компенсируется тем,
что на выходе канала минусовой контакт подключен не на землю, а к выходу блока питания.
Таким образом, полярность усиливаемого каналом сигнала остаётся нормальной. Это
схематическое решение позволяет более эффективно использовать энергию, поступающую от
блока питания, что особенно сказывается на сигналах с частотой ниже 100 Гц, увеличивая отдачу
усилителя на этих частотах.
Прежде, чем проводить тестирование или измерение параметров усилителя, убедитесь в том,
что входы у
измерительных
приборов (в том
числе осциллографа)
симметричные!

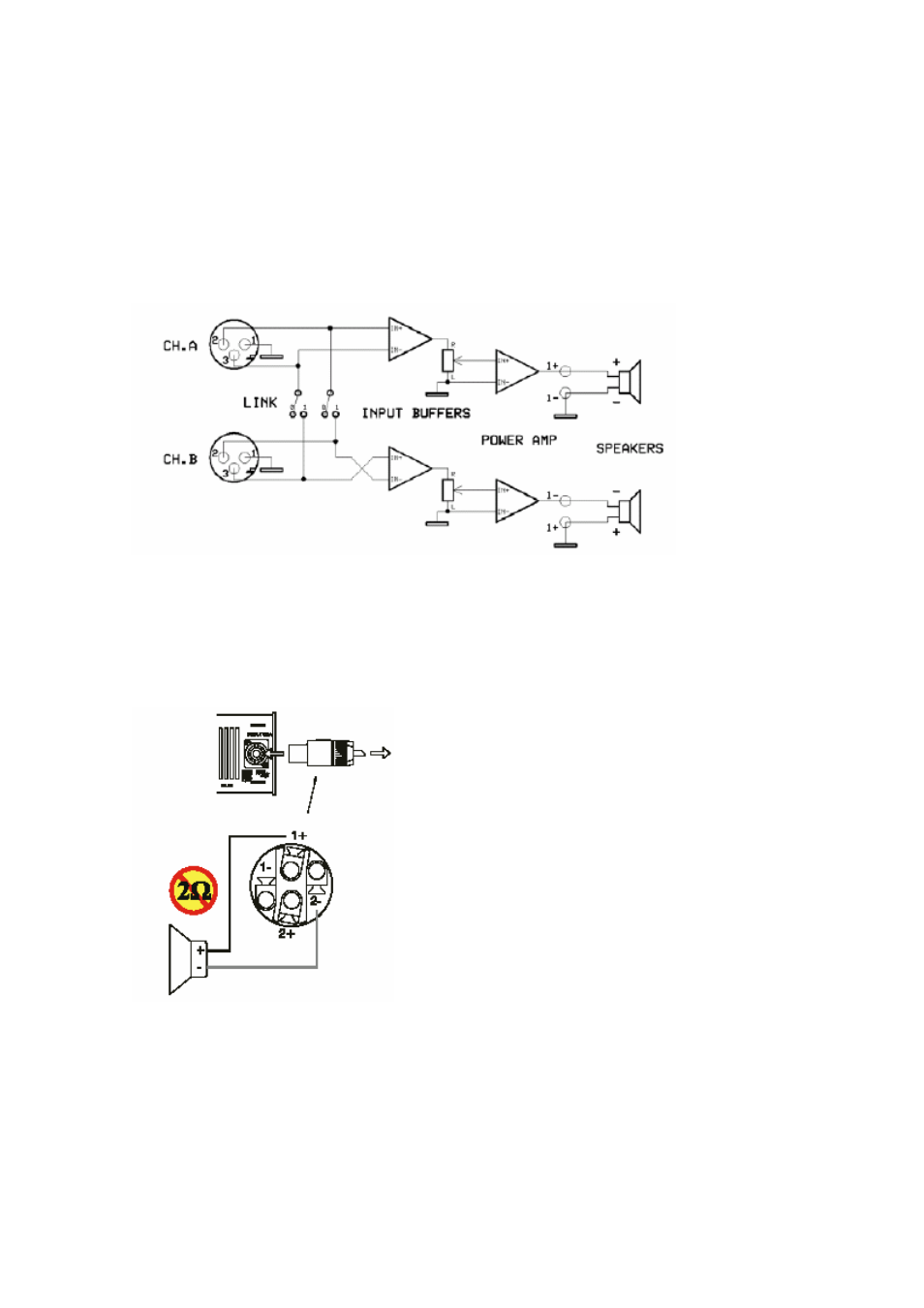

5.3.3. Сдвоенный
режим
В этом режиме входы
каналов объединяются
и получают
одинаковый сигнал.
Режим активируется
переводом
переключателя “Link” в положение “On”. Оба регулятора громкости действуют и позволяют
устанавливать различные уровни каналов. Обратите внимание, что параллельно соединяются
только входы каналов. Выходы не объединяются. Никогда не подключайте выходы усилителя
на землю или параллельно между собой.
Свободный входной разъём Вы можете использовать для передачи сигнала на другой усилитель.
Примечание: при работе в режиме би-ампинг обязательно установите переключатель “Link”
в положение “Off”.
5.3.4 Мостовой моно-режим
Мостовой моно-режим используется для подачи мощности
обоих каналов на одну нагрузку. Номинальный импеданс
нагрузки должен быть больше 3 Ом. Установите
переключатель “Link” в положение “On” и используйте один
из входных разъёмов. Свободный входной разъём Вы
можете использовать для передачи сигнала на другие
усилители. Оба регулятора уровня должны находиться в
одинаковом положении. Мы рекомендуем положение 0 дБ
(полная мощность). Подсоедините громкоговоритель
согласно рисунка. Всегда используйте только выходной
разъём канала А.
5.3.5 Особенности мостового моно-режима
Мостовой режим позволяет суммировать мощность обоих каналов на одном громкоговорителе. В
результате вдвое увеличивается выходное напряжение, вчетверо пиковая мощность и практически
втрое средняя мощность по сравнению с одним каналом.
Почему это происходит? Можно считать, что в мостовом режиме центр звуковой катушки
громкоговорителя имеет нулевой потенциал, а к её плюсовому и минусовому контактам
подводится положительное и отрицательное напряжение от разных каналов усилителя. Таким
образом каждый канал работает не на полный импеданс, а на ½. Например, при импедансе 8 Ом
поканальная нагрузка будет 4 Ом. В этом случае мощность одного канала fP3400 составит 1500 Вт
и два канала в мостовом режиме на нагрузке 8 Ом будут отдавать 2х1500=3000 Вт.
